Mô tả

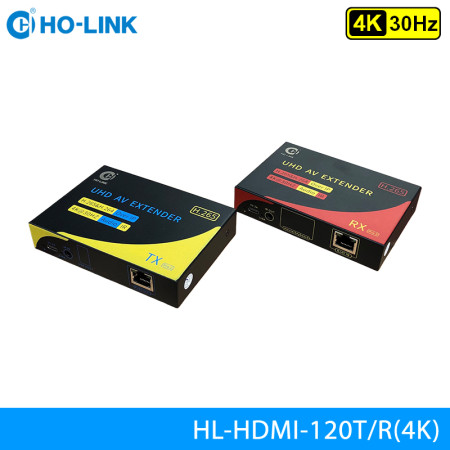

Bộ chuyển đổi HDMI sang lan 4K30Hz HO-LINK HL-HDMI-120TR(4K) hay còn được gọi là bộ kéo dài HDMI cho phép bạn truyền tín hiệu HDMI qua cáp mạng khoảng cách tối đa 200m. HL-HDMI-120TR(4K) hỗ trợ độ phân giải lên tới 4K với tần số quét 30Hz.

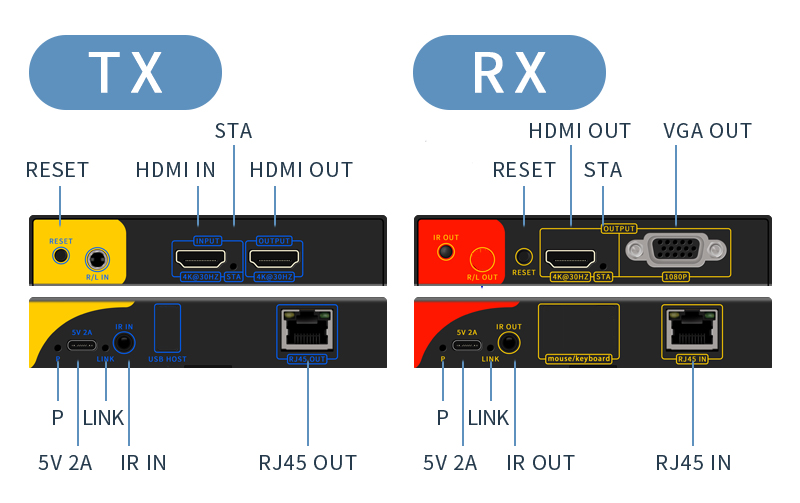

Giao diện cổng kết nối của bộ chuyển đổi HDMI sang lan HO-LINK HL-HDMI-120TR(4K)
Một số tính năng và tác dụng nổi bật của bộ chuyển đổi HDMI sang lan 4K 200m HO-LINK:
- Khả năng tương thích linh hoạt: Bộ chuyển đổi HDMI sang lan hỗ trợ cả độ phân giải 1080P và 4K30Hz cùng nhiều khung hình khác
- Hỗ trợ nhiều tính năng bổ sung: cổng HDMI loop trên thiết bị truyền TX, cổng VGA out trên thiết bị nhận RX
- Dễ cài đặt và sử dụng: Bộ chuyển đổi sử dụng giao thức TCP/IP để truyền dữ liệu, bạn có thể dễ dàng thay đổi địa chỉ IP và mạng con của thiết bị
- Truyền tải đa dạng: mô hình 1 truyền 1 nhận, mô hình 1 truyền nhiều nhận, mô hình nhiều truyền nhiều nhạn ...
Một số mô hình kết nối sử dụng cho bộ HDMI 4K30Hz thông lan HO-LINK:

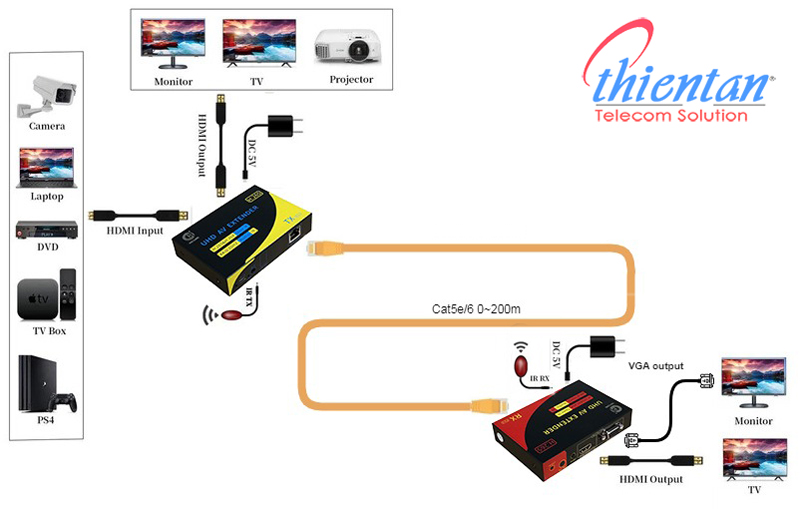

- Mô hình kết nối bộ HDMI thông lan 200m 4K30Hz HO-LINK 1 truyền 1 nhận

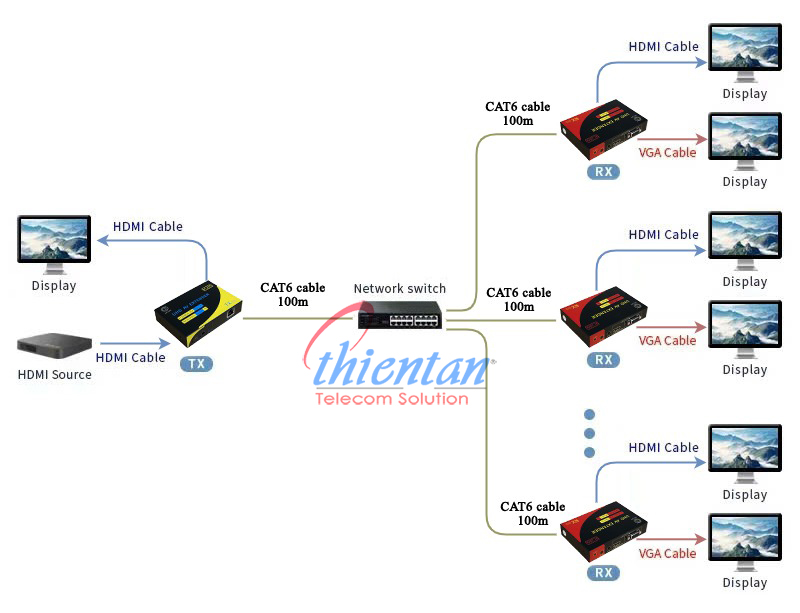

- Mô hình kết nối HDMI 1 truyền nhiều nhận ( tối đa có thể có 253 RX)

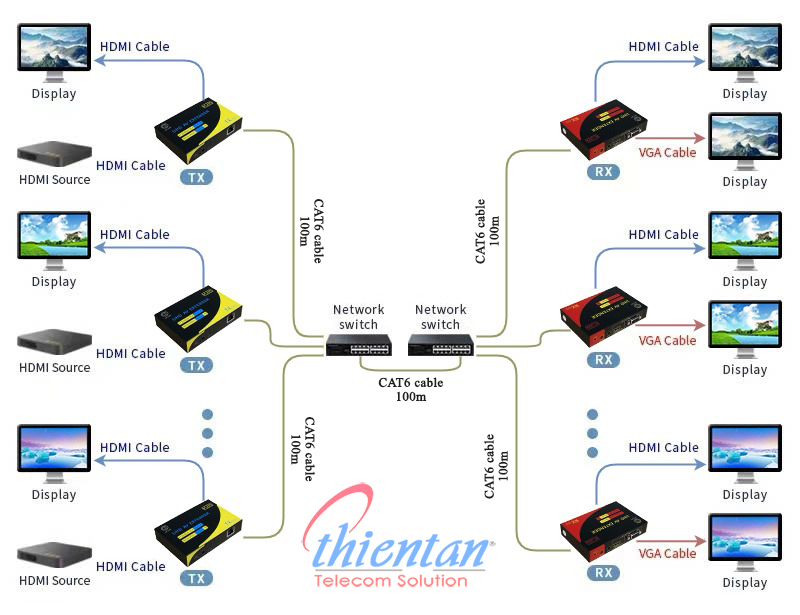

- Mô hình kết nối HDMI nhiều truyền nhiều nhận trong 1 hệ thống mạng lan (số thiết bị nhận RX phải lớn hơn hoặc bằng số thiết bị truyền TX)

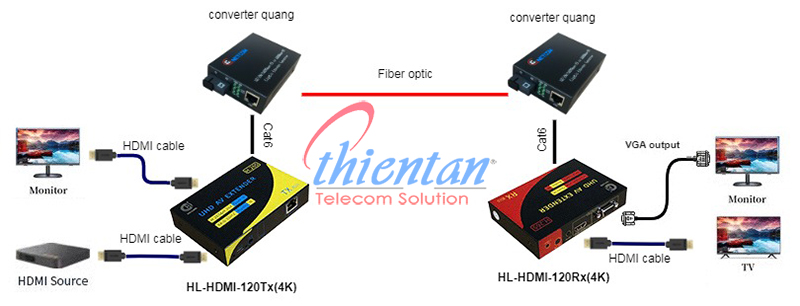

- Mô hình kết nối HDMI 4K30Hz thông qua bộ chuyển đổi quang điện

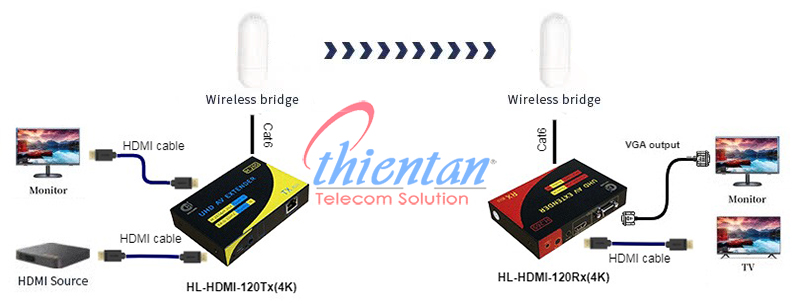

- Mô hình kết nối HDMI 4K30Hz thông qua bộ thu phát không dây
Để đảm bảo hiệu suất hoạt động tốt nhất, bạn cần lưu ý một số điểm sau:
- Nguồn điện: Sử dụng bộ sạc tiêu chuẩn đi kèm hoặc nguồn điện cung cấp dòng điện hoạt động thực tế không dưới 2A.
- Độ phân giải màn hình: độ phân giải đầu ra mặc định là 3840x2160@30Hz. Nếu màn hình không hỗ trợ 4K, bạn có thể giảm độ phân giải bằng cách nhấn giữ nút reset trên RX trong 3s.
- Chất lượng cáp HDMI: Nên sử dụng cáp HDMI chất lượng cao và đúng tiêu chuẩn để đảm bảo đường truyền ổn định.
- Kết nối mạng: Không chia sẻ chung mạng LAN với các thiết bị khác để tránh hiện tượng lag, delay. Khi sử dụng nhiều bộ mở rộng trên cùng một mạng LAN, đảm bảo địa chỉ IP và địa chỉ MAC của mỗi bộ là duy nhất.
Bộ chuyển đổi HDMI sang LAN 4K30hz là giải pháp lý tưởng để mở rộng khoảng cách truyền tín hiệu HDMI với chất lượng hình ảnh cao, hỗ trợ nhiều tính năng hữu ích và dễ dàng cài đặt.
Thông số kỹ thuật
| Specification | Pro2(TX) | Pro 3(RX) |
| input port | HDMI*1 , IR*1 , 5V*1 | RJ45*1, 5V*1 |
| output port | HDMI*1, RJ45*1 | HDMI*1, VGA*1, IR*1 |
| Max. distance | CAT6 cable or above 200M max | |
| Connection method | 1 TX and 1 RX, 1 TX and multiple RXs, multiple TXS and multiple RXs, switch cascade, connecting fiber optic transceivers and connecting wireless bridges and other transmission methods; | |
| codec | H.265 | |
| Data rate | ||
| default IP | TCP/IPV4 TX:192.168.1.166; RX：192.168.1.167; | |
| latency | ≈0.1s | |
| HDMI cable | ≤10m | |
| Supported resolutions (partial list only) | 3840*2160@30HZ 2560*1440@60HZ 1920*1200@60HZ 1920*1080@60HZ/50HZ 1680*1050@60HZ/50HZ 1400*1050@60HZ 1366*768@60HZ 1280*1024@60HZ 1280*720@60HZ/50HZ |
|
| IR control | 38K | |
| Power supply | DC5V 2A typec typec power supply interface, support charging treasure and other mobile power supply. | |
| size | 114 (L) *78 (W) *23 (H) mm | |
| Material | Iron | Color : Black |
| weight | TX: ≈240g | RX: ≈240g |
| Operating Temperature | -20℃~60℃ | |
| Static Protection | 1a Contact discharge level 2(±4KV) 1b Air discharge Level 3 (±8KV) Standard:IEC61000-4-2 Lightning protection, anti-surge | |
Câu hỏi thường gặp
Câu hỏi 1: Phạm vi truyền tải của bộ chuyển đổi HDMI thông lan HL-HDMI-120T/R (4K) là bao nhiêu?
A1: Phạm vi kết nối HL-HDMI-120T/R(4k) cho phép truyền tín hiệu HDMI thông qua cáp mạng với khoảng cách tối đa 200 mét. Tuy nhiên ta có thể mở rộng khoảng cách kết nối thông qua các tầng Switch mạng LAN truyền tín hiệu xa hơn.
