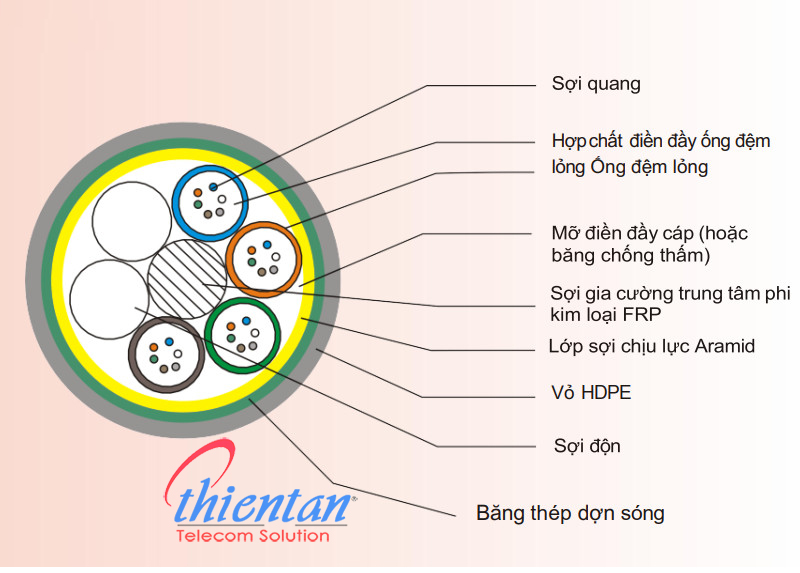

Cáp quang cống kim loại Postef CKL 24FO

ĐỐI TƯỢNG

MÔ TẢ

Số sợi quang (FO)

24FO

Số sợi quang trong một ống lỏng

6 FO đối với loại cáp 24FO

Ống lỏng

Đường kính ngoài

≥ 2.0 mm đối với cáp thông thường
 (phải tròn đều, không có vết lõm, vết hằn theo suốt chiều dài ống lỏng)

Vật liệu

PBT (Polybutylene Terephthalate)

Chất độn trong ống lỏng

Thixotrophic Jelly

Ống đệm (nếu có)

Nhựa PE (hoặc tương đương), không sử dụng nhựa tái chế, kích thước tương tự như ống lỏng, không có khuyết tật

Thành phần gia cường trung tâm

Vật liệu FRP (Fiberglass Reinforced Plastic)
Đường kính ≥ 2.0 mm (đối với cáp 48FO, 96 FO)

Thành phần chống thấm

Sợi chống thấm (Water Blocking Yarn)
Băng chống thấm và tạo độ tròn đều cho lõi cáp (Water Blocking Tape)

Phương pháp bện lõi

Bện đảo chiều SZ, độ dư sợi ≥1%

Độ dư sợi quang

Tối thiểu 1% so với chiều dài cáp ở khoảng nhiệt độ từ 20°C đến 30°C

Dây xé vỏ cáp 1 (Dây Ripcord 1): Nằm dưới băng thép nhăn cáp kim loại

Bằng sợi Aramid được se chặt với nhau nhằm dễ dàng phân biệt với các thành phần khác và đảm bảo đủ chắc để tuốt vỏ cáp;

Dây xé vỏ cáp 2 (Dây Ripcord 2): Nằm dưới băng thép nhăn cáp kim loại

Bằng sợi Aramid được se chặt với nhau nhằm dể dàng phân biệt với các thành phần khác và đảm bảo đủ chắc để tuốt vỏ cáp;
Dây Ripcord 2 phải đối xứng với dây Ripcord 1 nhằm tách rời 2 nửa vỏ cáp dể dàng.

Lớp vỏ

Vật liệu

Nhựa HDPE màu đen

Độ dày

 -   1,5mm ± 0,1 mm (đối với cáp quang 12FO,16FO,24FO)

Khả năng chịu điện áp cao

Tối thiểu 20 kVDC hay 10kVACrms đối với điện áp xoay chiều có tần số từ 50Hz đến 60Hz.
Thời gian thử : 5 phút.
Không có hiện tượng đánh lửa hoặc đánh thủng vỏ cáp.
