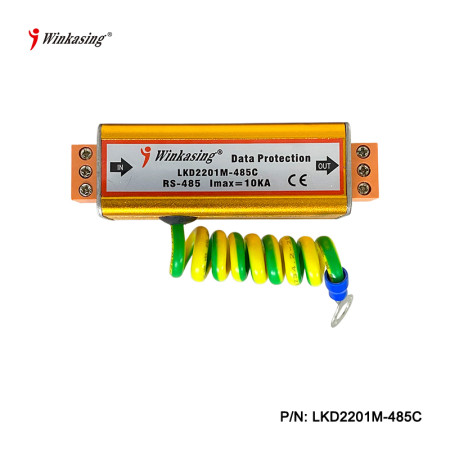

Thiết Bị Chống Sét Tín Hiệu RS485 LKD2201M-485C Winkasing

LKD2201M-485C là thiết bị chống sét lan truyền (SPD) chuyên dụng bảo vệ các đường truyền tín hiệu dữ liệu truyền thông RS-485 trước nguy cơ quá áp do sét lan truyền. Với thiết kế nhỏ gọn và khả năng phản hồi cực nhanh, sản phẩm là giải pháp bảo vệ tối ưu giúp đảm bảo an toàn tuyệt đối cho hệ thống điều khiển, camera, PLC và các thiết bị viễn thông công nghiệp.

• Khả năng cắt sét mạnh & phản hồi nhanh: Dòng xả dòng tối đa lên tới 10kA Imax, thời gian phản hồi nhỏ hơn 1ns.
• Công nghệ tiếp địa chống nhiễu: Xử lý tiếp địa theo quy trình đặc biệt giúp triệt tiêu xung sét mà không làm nhiễu tín hiệu truyền dẫn.
• Thiết kế tối ưu: Nhỏ gọn, vỏ hợp kim nhôm bền bỉ, dễ dàng thi công và lắp đặt trong mọi tủ kỹ thuật.

Hiện tượng sét lan truyền trên đường dây tín hiệu RS-485 kéo dài ngoài trời có thể ngay lập tức làm cháy hỏng IC giao tiếp của thiết bị đầu cuối. LKD2201M-485C hoạt động như một "lá chắn" ngắt kết nối xung áp cao, dập tắt dòng điện biến thiên đột ngột và dẫn dòng sét xuống hệ thống tiếp địa an toàn, duy trì tính ổn định liên tục cho toàn bộ hệ thống điều khiển.

Các ưu điểm của chống sét lan truyền RS485 Winkasing:

• Thời gian cắt sét cực nhanh (<1ns), suy hao chèn cực thấp (<0.5dB) không làm ảnh hưởng đến chất lượng tín hiệu.
• Vỏ hợp kim nhôm (Aluminum alloy) mạ vàng tản nhiệt tốt, chống va đập và chịu môi trường khắc nghiệt từ -60°C đến +190°C.
• Lắp đặt dạng cắm/đấu nối nhanh, tiết kiệm thời gian thi công cho nhà thầu.

Nhược điểm: Yêu cầu bắt buộc phải có hệ thống tiếp địa (PE) tiêu chuẩn để phát huy tối đa hiệu quả xả sét.

Hướng dẫn các bước triển khai lắp đặt chống sét

1. Xác định chiều IN/OUT: Đấu nối đầu IN về phía dây tín hiệu đi từ bên ngoài vào, đầu OUT kết nối trực tiếp vào cổng giao tiếp của thiết bị cần bảo vệ.
2. Vị trí lắp đặt: Lắp thiết bị LKD2201M-485C càng gần thiết bị cần bảo vệ càng tốt.
3. Kỹ thuật nối đất (PE): Dây tiếp địa màu vàng-xanh của SPD phải được bắt chặt vào thanh busbar tiếp địa của hệ thống chống sét. Dây nối tiếp địa yêu cầu phải ngắn, ngắn nhất có thể, bản to và đi thẳng, hạn chế tối đa góc uốn cong.

Lưu ý vận hành & Bảo trì

• Kiểm tra định kỳ hệ thống tiếp địa và mối nối của SPD, đặc biệt là trước và sau mùa mưa bão.
• Nếu phát hiện sự cố gián đoạn tín hiệu hoặc thiết bị bị biến dạng do xung sét quá lớn vượt mức chịu tải, cần tiến hành thay thế thiết bị mới ngay lập tức để duy trì tuyến bảo vệ.
