Mô tả

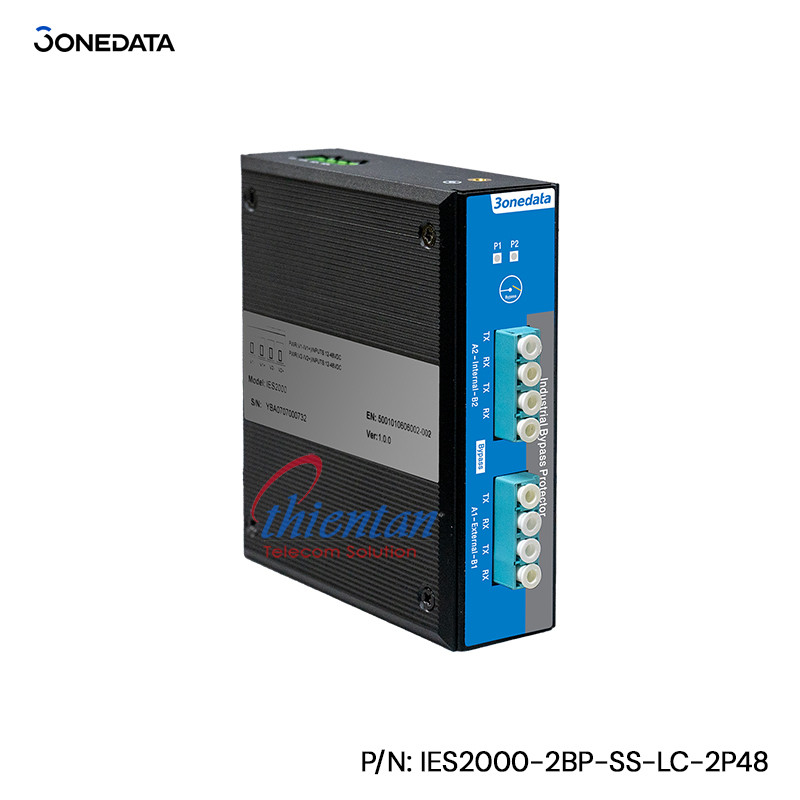

Nếu một switch trong hệ thống quang của bạn bị hỏng hoặc mất điện, IES2000-2BP-SS-LC-2P48 sẽ giúp tín hiệu quang “bỏ qua" vị trí lỗi đó để truyền đến thiết bị tiếp theo, thay vì làm đứt toàn bộ đường truyền phía sau.
Nguyên lý hoạt động "Bypass" của switch:
Trong một mạng nối tiếp (Daisy-chain) hoặc mạng vòng (Ring), nếu một Switch ở giữa bị sập nguồn, toàn bộ các thiết bị phía sau nó sẽ mất kết nối.
- Trạng thái bình thường: Thiết bị dẫn tín hiệu từ đường trục vào Switch và ngược lại.
- Trạng thái lỗi (Mất điện/Sự cố): Role bên trong thiết bị tự động nhảy, nối trực tiếp sợi quang đầu vào với sợi quang đầu ra. Tín hiệu sẽ chạy bỏ qua (bypass) switch đang lỗi đó để giữ cho mạng không bị đứt đoạn.
IES2000 sử dụng thiết kế không quạt giúp tiêu thụ điện năng thấp, phạm vi nhiệt độ và điện áp rộng đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, phù hợp với môi trường công nghiệp có yêu cầu khắt khe về EMC. Thiết bị có thể sử dụng rông jraxi trong thành phố thông minh, giao thông đường sắt, thành phố an toàn, năng lượng mới, sãn xuất thông minh và các lĩnh vực công nghiệp khác.
Thông số kỹ thuật
|
Ethernet port |
Single-mode optical fiber, 4 1*1 LC-LC hole-type connector |
|
Indicator |
Power indicator |
|
Power Supply |
12~48VDC, redundant power supply, anti-reverse connection 4-pin 5.08mm pitch terminal blocks |
|
Optical Switching Time |
10ms (max.) |
|
Working Environment |
Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
|
Physical Characteristic |
Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 35mm×110mm×95mm Weight: 376g |
|
Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4 Air discharge:± 16kV Contact discharge: ±8kV IEC 61000-4-4 (EFT, electrical fast transient), Level 4 Power supply interface: ±4kV IEC61000-4-5 (Surge), Level 4 Power supply: differential mode±4kV, common mode±2kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
|
Certification |
CE, FCC, RoHS |
