Mô tả

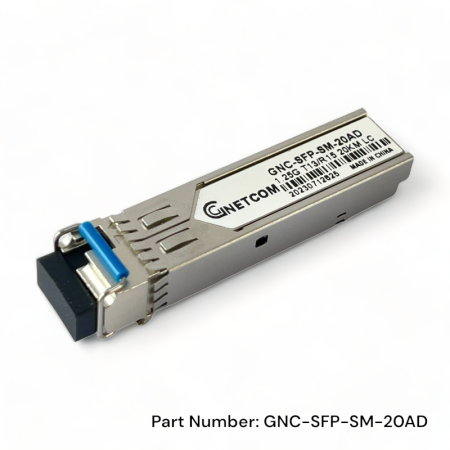

Module SFP GNC-SFP-SM-20AD là một module quang SFP bước sóng 1310nm (Small Form-factor Pluggable) được thiết kế để sử dụng trong hệ thống mạng quang. Đây là một module quang single mode, được sử dụng để truyền tải tín hiệu quang trên cáp quang single mode.
GNC-SFP-SM-20AD hỗ trợ tốc độ truyền dữ liệu Gigabit Ethernet và có thể hoạt động trên khoảng cách lên đến 20 km. Module này được tối ưu hóa cho việc sử dụng với cáp quang single mode, có đường kính lõi nhỏ hơn so với cáp quang multi mode, cho phép truyền tải tín hiệu quang trên khoảng cách xa hơn và có độ suy hao thấp hơn.
Module SFP GNC-SFP-SM-20AD chuẩn A truyền tải tín hiệu quang với bước sóng 1310nm-TX/1550nm-RX khi gắn vào thiết bị có thể kết hợp với các converter quang 1 sợi 10/100/1000 như HTB-4100B, GNC-2111-20B ... hoặc thiết bị sử dụng module quang chuẩn A tốc độ 10/100/1000Mbps để tạo thành bộ converter quang tốc độ 10/100/1000.
GNETCOM GNC-SFP-SM-20AD Compatible 1000BASE-BX SFP Transceiver Module (SMF, 1310nm-TX/1550nm-RX , 20km, LC, DOM)
| GNETCOM Compatible | GNC-SFP-SM-2AD |
| Vendor Name | Thientantelecom |
| Form Factor | SFP |
| Max Data Rate | 1000Mbps |
| Wavelength | T1310nm-TX/1550nm-RX |
| Max Cable Distance | 20km |
| Connector | LC simplex |
| Optical Components | FP BiDi |
| Media | SMF |
| DOM Support | Yes |
| TX Power | -9~-3dBm |
| Receiver Sensitivity | <-23dBm |
| Commercial Temperature Range | 0 to 70°C (32 to 158°F) |
| Protocols | Fast Ethernet, Gigabit Fibre Channel, MSA Compliant |
GNETCOM GNC-SFP-SM-20AD Compatible 1000BASE-BX SFP Transceiver Module (SMF, 1310nm-TX/1550nm-RX, 20km, LC, DOM)
Module quang 1 sợi GNC-SFP-SM-20AD/GNC-SFP-SM-20BD có thể sử dụng cho bộ chuyển đổi quang điện khe cắm module, bộ kéo dài hdmi qua quang cổng module , ...
Bạn hãy gọi ngay đến số điện thoại: (0243) 2363.999 - 0912 655 711 - 0888 303 636 để được tư vấn lựa chọn cho phù hợp.
Thông số kỹ thuật
| Speed: | 1.25Gbs | Wavelength: | Tx1310/Rx1550nm |
|---|---|---|---|
| Distance: | 20KM | Connector: | LC |
| DDM: | Support | Fiber Type: | Single Fiber Singlemode |
| Power Supply: | 3.3V | Compatibility: | Cisco, Huawei, HP... |
| Manufacturer: | Yes | Working Temp.: | 0~70℃ |
| Warranty: | 1 Years | ||
| High Light: |
DDM Optical Fiber Transceiver Huawei Compatible Optical Fiber Transceiver Aruba Compatible Optical Fiber Module |
||
Features
- Up to 1.25Gb/s Data Links
- Hot-Pluggable
- Single LC connector
- Up to 20km on 9/125μm MMF
- 1310nm FP laser transmitter
- 1550nm PIN photo-detector
- Single +3.3V Power Supply
- Monitoring Interface Compliant with SFF-8472
- Maximum Power <1W
- Industrial /Extended/ Commercial operating temperature range: -40°C to 85°C/-5°C to 85°C/-0°C to 70°C Version available
- RoHS compliant and Lead Free
Applications
- Metro/Access Networks
- 1.25 Gb/s 1000Base-LX Ethernet
- 1×Fiber Channel
- Other Optical Links
Optical Parameters(TOP = -40 to 85°C, VCC = 3.135 to 3.465 Volts)
| Parameter | Symbol | Min. | Typical | Max. | Unit | Note |
| Transmitter Section: | ||||||
| Center Wavelength | λc | 1270 | 1310 | 1360 | nm | |
| Spectral Width(RMS) | σRMS | 3 | nm | |||
| Optical Output Power | Pout | -9 | -3 | dBm | 1 | |
| Extinction Ratio | ER | 8.2 | dB | |||
| Optical Rise/Fall Time | tr / tf | 260 | ps | 2 | ||
| Relative Intensity Noise | RIN | -120 | dB/Hz | |||
| Output Eye Mask | Compliant with IEEE802.3 z (class 1 laser safety) | |||||
| Receiver Section: | ||||||
| Optical Input Wavelength | λc | 1260 | 1360 | nm | ||
| Receiver Overload | Pol | -3 | dBm | 4 | ||
| RX Sensitivity | Sen | -24 | dBm | 4 | ||
| RX_LOS Assert | LOS A | -35 | dBm | |||
| RX_LOS De-assert | LOS D | -25 | dBm | |||
| RX_LOS Hysteresis | LOS H | 0.5 | dB | |||
| General Specifications: | ||||||
| Data Rate | BR | 1.25 | Gb/s | |||
| Bit Error Rate | BER | 10-12 | ||||
| Max. Supported Link Length on 9/125μm SMF@1.25Gb/s | LMAX | 20 | km | |||
| Total System Budget | LB | 15 | dB | |||
