Mô tả

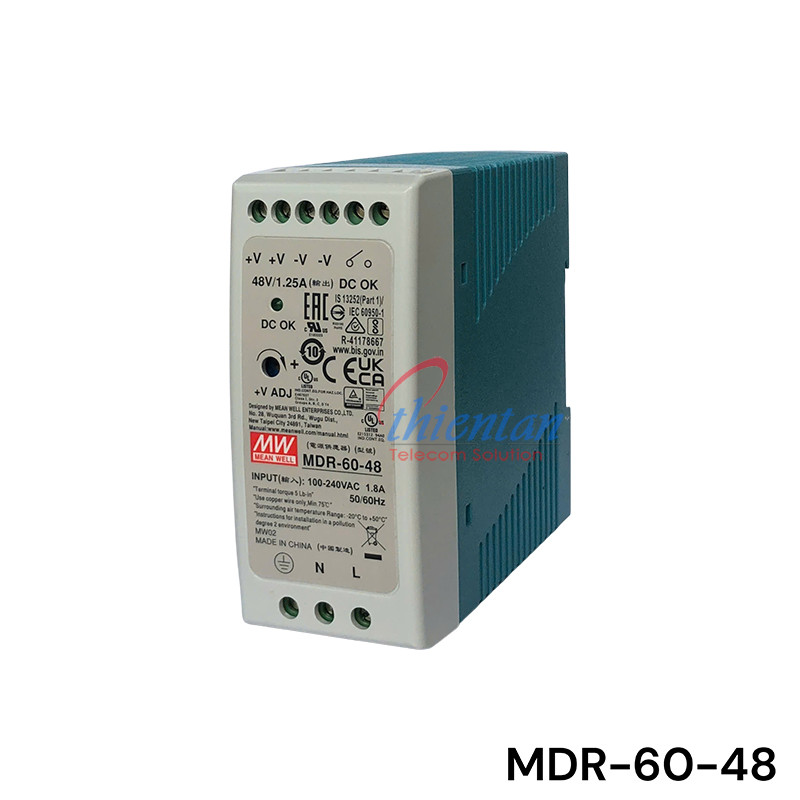

MDR-60-48 là bộ nguồn DIN rail 60W có thể lắp trên thanh ray TS-35/7.5 hoặc TS-35/15. Thân máy được thiết kế rộng 40mm, giúp tiết kiệm không gian bên trong tủ. Toàn bộ dòng sản phẩm này sử dụng đầu vào AC toàn dải từ 85VAC đến 264VAC.
MDR-60-48 được thiết kế với vỏ nhựa giúp tăng khả năng tản điện của thiết bị. Với hiệu suất làm việc lên đến 87%, toàn bộ dòng sản phẩm có thể hoạt động ở nhiệt độ môi trường từ -20°C đến 70°C khi đối lưu không khí. Sản phẩm được trang bị chế độ dòng điện không đổi để bảo vệ quá tải, phù hợp với nhiều ứng dụng cảm ứng hoặc điện dung khác nhau. Các chức năng bảo vệ hoàn chỉnh và các chứng chỉ liên quan cho thiết bị điều khiển công nghiệp (UL508, TUV BS EN/EN62368-1, v.v.) khiến MDR-120 trở thành giải pháp cung cấp điện rất cạnh tranh cho các ứng dụng công nghiệp.
Ứng dụng của bộ nguồn
- Hệ thống điều khiển công nghiệp
- Thiết bị chế tạo chất bán dẫn
- Tự động hóa nhà máy
- Thiết bị cơ điện
Thông số kỹ thuật
| MODEL | MDR-60-48 | |
| OUTPUT | DC VOLTAGE | 48V |
| RATED CURRENT | 1.25A | |
| CURRENT RANGE | 0 ~ 1.25A | |
| RATED POWER | 60W | |
| RIPPLE & NOISE (max.) Note.2 | 200mVp-p | |
| VOLTAGE ADJ. RANGE | 48 ~ 56V | |
| VOLTAGE TOLERANCE Note.3 | ±1.0% | |
| LINE REGULATION | ±1.0% | |
| LOAD REGULATION | ±1.0% | |
| SETUP, RISE TIME Note.5 | 500ms, 30ms/230VAC 500ms, 30ms/115VAC at full load | |
| HOLD UP TIME (Typ.) | 50ms/230VAC 20ms/115VAC at full load | |
| INPUT | VOLTAGE RANGE | 85 ~ 264VAC 120 ~ 370VDC |
| FREQUENCY RANGE | 47 ~ 63Hz | |
| EFFICIENCY (Typ.) | 87% | |
| AC CURRENT (Typ.) | 1.8A/115VAC 1A/230VAC | |
| INRUSH CURRENT (Typ.) | COLD START 30A/115VAC 60A/230VAC | |
| LEAKAGE CURRENT | <1mA / 240VAC | |
| PROTECTION | OVERLOAD | 105 ~ 150% rated output power |
| Protection type : Constant current limiting, recovers automatically after fault condition is removed | ||
| OVER VOLTAGE | 57.6 ~ 64.8V | |
| Protection type : Shut down o/p voltage, re-power on to recover | ||
| FUNCTION | DC OK SIGNAL | Relay contact rating(max.): 30V/1A resistive |
| ENVIRONMENT | WORKING TEMP. | -20 ~ +70℃ (Refer to "Derating Curve") |
| WORKING HUMIDITY | 20 ~ 90% RH non-condensing | |
| STORAGE TEMP., HUMIDITY | -40 ~ +85℃, 10 ~ 95% RH | |
| TEMP. COEFFICIENT | ±0.03%/℃ (0 ~ 50℃) | |
| VIBRATION | Component : 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes ; Mounting : Compliance to IEC60068-2-6 | |
| SAFETY & EMC (Note 4) |
SAFETY STANDARDS | UL508, UL62368-1, TUV BS EN/EN62368-1,Class I, Div. 2 Group A, B, C, D Hazardous Locations T4, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1 , BIS IS13252(Part1): 2010/IEC 60950-1:2005(except 48V) approved |
| WITHSTAND VOLTAGE | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |
| ISOLATION RESISTANCE | I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH | |
| EMC EMISSION | Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B | |
| EMC IMMUNITY | Compliance to BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3, heavy industry level, EAC TP TC 020 | |
| OTHERS | MTBF | 2355.2K hrs min. Telcordia SR-332 (Bellcore) ; 489.9K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSION | 40*90*100mm (W*H*D) | |
| PACKING | 0.33Kg; 42pcs/14.8Kg/0.82CUFT | |
