Mô tả

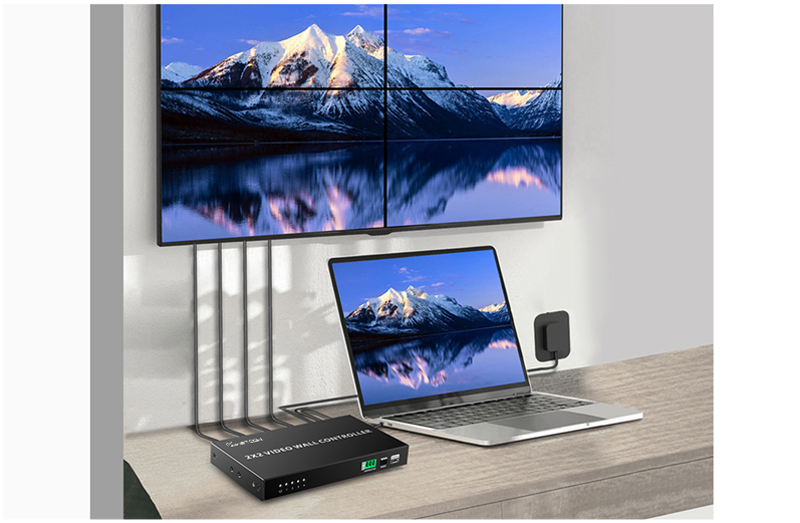

Video wall controller GNETCOM hỗ trợ hiển thị trên màn hình ghép 2x2
G-HD104VW hỗ trợ một đường HDMI in và bốn đường HDMI out để chia tín hiệu hình ảnh HDMI nguyên bản thành bốn phần và xuất tín hiệu ra bốn màn hình để tạo thành một màn hình video wall cỡ lớn 2x2.

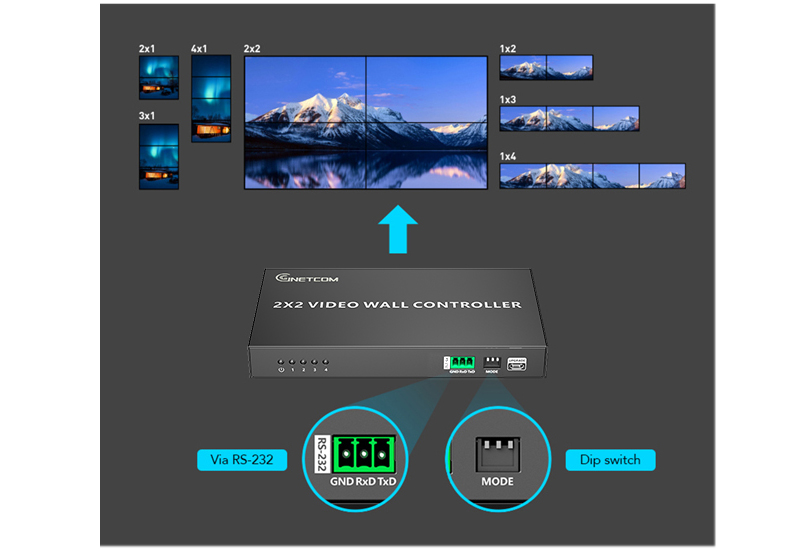

Bộ điều khiển màn hình ghép GNETCOM 8 chế độ hiển thị tùy chỉnh
Bộ điều khiển màn hình ghép 2x2 GNETCOM cho phép bạn tự do điều chỉnh 8 chế độ hiển thị khác nhau bao gồm 2x2, 1x1, 1x2, 1x3, 1x4, 2x1, 3x1 và 4x1 thông qua tín hiệu điều khiển RS232 hoặc nút gạt Dip switch. Thiết bị cho phép bạn tùy chỉnh màn hình hiển thị của video wall theo nhu cầu thực tế.
G-HD104VW hỗ trợ độ phân giải màn hình HD 1080P
Video wall controller G-HD104VW có tín hiệu HDMI in và HDMI out đều hỗ trợ độ phân giải lên tới 1920x1200. bộ điều khiển tường video này được thiết kế để cung cấp giải pháp chất lượng cao nhằm tạo ra trải nghiệm hình ảnh tuyệt đẹp.

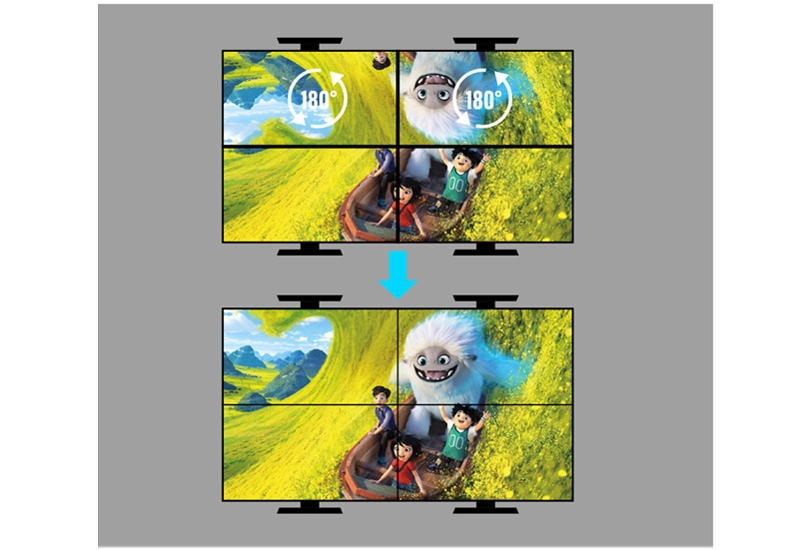

Tính năng xoay hình ảnh 180°
Thông thường, với các màn hình bình thường cạnh dưới của màn hình sẽ dày hơn cạnh trên gây ra khoảng trống lớn giữa các màn ghép. Khi màn hình được lắp ngược, khoảng trống này sẽ được thu hẹp lại tối đa. Tính năng xoay hình ảnh 180° sẽ hỗ trợ việc hiển thị hình ảnh theo đúng với tín hiệu trên khung hình gốc từ đó giúp giảm đáng kể khả năng ghép nối LCD và hiện tượng méo hình do đường nối cạnh quá cỡ gây ra.
Lưu ý: Tính năng này chỉ khả dụng khi sử dụng chế độ hiển thị 2x2.

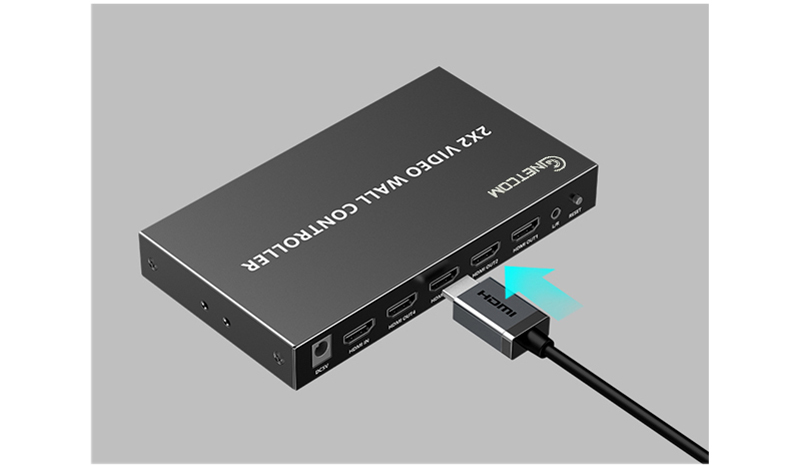

Thiết kế Plug and play (cắm và chạy) giúp cho việc vận hành thiết bị dễ dàng hơn bao giờ hết.
Thiết bị chỉ cần cắm và tự động chạy, hoạt động dễ dàng mà không cần drive, người dùng có thể nhanh chóng thiết lập video wall của mình mà không gặp bất kỳ rắc rối nào.
Ứng dụng thực tế của bộ điều khiển màn hình ghép GNETCOM
- Giảng dạy đa phương tiện
- Nhà hàng
- Trung tâm mua sắm
- Phòng triển lãm

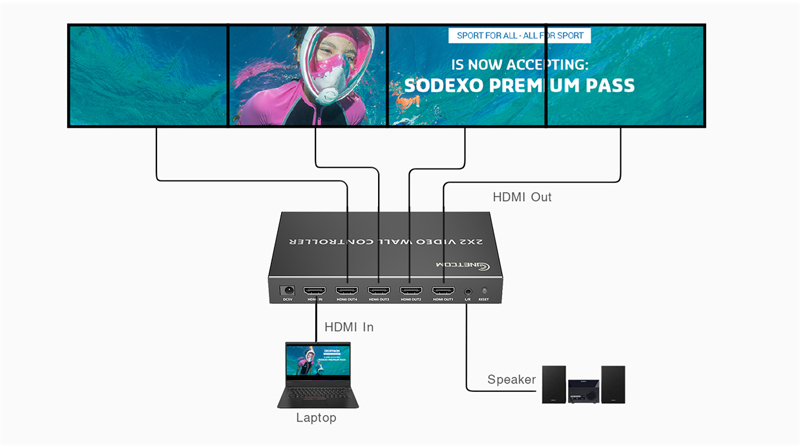

Mô hình kết nối bộ điều khiển video wall 2x2 GNETCOM

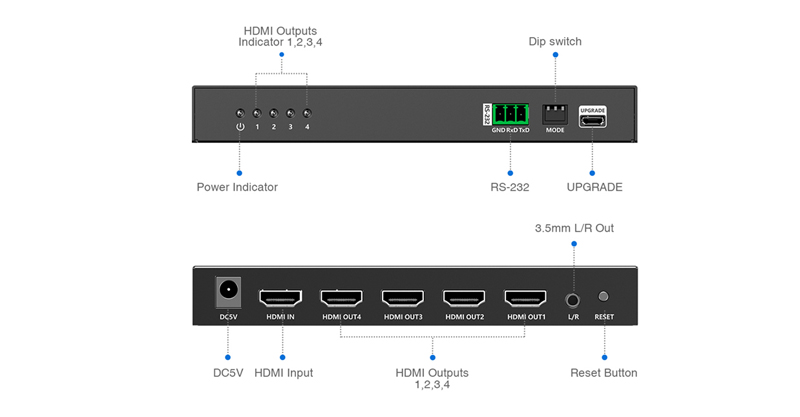

Các cổng kết nối và tính năng của bộ điều khiển màn hình ghép 2x2
Thông số kỹ thuật
|
HDMI Input |
1x HDMI |
|
HDMI Output |
4x HDMI |
|
Compatibility |
HDMI 1.4, HDCP 1.4 |
|
Resolutions |
1080P@60/50/30/25/24Hz, 720P@60/50Hz, 576P@50Hz, 480P@60Hz, 1920x1200@60Hz, 1680x1050@60Hz, 1600x900@60Hz, 1600x1200@60Hz, 1440x900@60Hz, 1400x1050@60Hz, 1366x768@60Hz, 1360x768@60Hz, 1280x1024@60Hz, 1280x960@60Hz, 1280x800@60Hz, 1280x768@60Hz, 1024x768@60Hz, 800x600@60Hz, 640x480@60Hz |
|
3.5mm Output |
PCM |
|
HDMI Output |
PCM |
|
Mode |
1x1/2x1/1x2/2x2/3x1/1x3/4x1/1x4 |
|
Splice Settings |
DIP Switch |
|
RS-232 (GND/ RxD/TxD) |
Default baud rate: 9600 Only when the dip switch is set to ’111 ’ can the splicing mode be switched by RS-232 instruction |
|
Power Supply |
DC5V/1A |
|
Power Consumption |
＜4W |
|
Working temperature |
-20℃~60℃ |
|
Storage temperature |
-30℃~70℃ |
|
Humidity |
0~90%RH（No condensation） |
|
Housing |
Iron |
|
Weight |
381g |
|
Color |
Black |
|
Dimensions |
160(L)*90(W)*20.6(H)mm |
|
Protection |
ESD protection |
