Mô tả
Bộ chuyển đổi quang học kỹ thuật số video Ho-Link HD-SDI / 3G-SDI sử dụng công nghệ truyền dẫn cáp quang gigabit kỹ thuật số tiên tiến quốc tế, tín hiệu video HD-SDI / 3G-SDI có thể được truyền qua một sợi quang mà không bị biến dạng, chất lượng cao , truyền khoảng cách xa.
Dòng thiết bị chuyển đổi SDI sang quang này có hiệu suất ổn định, chất lượng hình ảnh rõ nét và độ ổn định cao. Bộ chuyển đổi có đèn LED báo trạng thái trên thiết bị giúp việc kiểm soát trạng thái làm việc của các thiết bị có thể được quan sát bằng mắt thường.

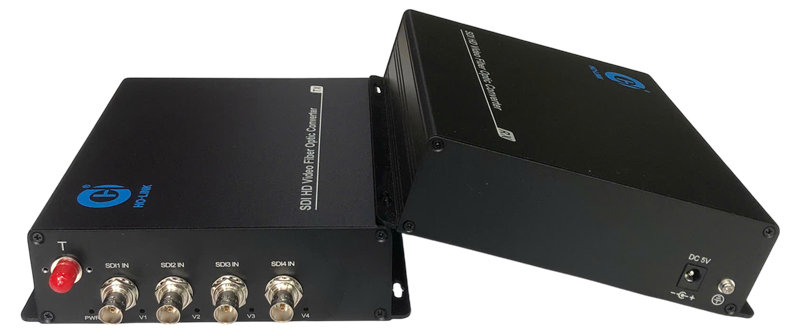

Các tính năng đặc trưng của bộ chuyển đổi SDI sang quang 4 kênh HO-LINK HL-3GSDI-4V1D-T/R :
- Tuân thủ các tiêu chuẩn DVB-ASI, SMPTE424M, SMPTE292M và SMPTE259M (C);
- Sử dụng công nghệ xử lý kỹ thuật số hoàn toàn, hình ảnh rõ nét, không lệch pha màu;
- Với mạch APC, công suất quang đầu ra không đổi, dải động lớn;
- Công nghệ CWDM đạt được khả năng truyền tín hiệu đa kênh, dung lượng lớn, dễ nâng cấp;
- Đầu vào có bộ cân bằng cáp để bù cho sự mất mát khi truyền cáp;
- Với mạch giảm nhiễu phục hồi xung nhịp đầu ra, nó có thể xử lý tín hiệu méo tiếng rất tốt;
- Khoảng cách truyền cáp vào/ra lên tới 80m (cáp BELDEN8281);
- Thiết kế theo tiêu chuẩn công nghiệp, thiết kế dạng mô-đun giúp thiết bị đáng tin cậy và linh hoạt;
- Khả năng tương thích đa chế độ đơn, không có khoảng cách tiếp sức lên tới 20 km;
- Thiết kế card cắm tường, hỗ trợ khung máy 4U 18 khe, nguồn điện dự phòng kép;
- Hỗ trợ tín hiệu bệnh lý (tùy chọn):
- Tín hiệu PLL; để phát hiện trạng thái khóa của vòng khóa pha SDI. Đảm bảo rằng vòng khóa pha của thiết bị đầu cuối quang có thể hoạt động bình thường mà không bị khóa trong bất kỳ cảnh nào;
- Bộ cân bằng tín hiệu; nó sẽ phản ánh chân thực trạng thái thiết kế của bộ cân bằng. Cân bằng và xử lý hiệu quả các tín hiệu cáp đồng trục ở các khoảng cách khác nhau trong một phạm vi nhất định để đảm bảo tính toàn vẹn của tín hiệu;
- Tín hiệu ma trận SDI; tổng hợp hai tín hiệu trên. Bất kể ngày hay đêm, hình ảnh được tạo ra bởi bất kỳ cảnh nào cũng có thể đảm bảo truyền tải hiệu quả;
- Cắm và chạy, không cần thiết lập;
- Các thiết bị được sử dụng theo cặp. Lưu ý rằng các thiết bị được phân biệt giữa máy phát và máy thu;

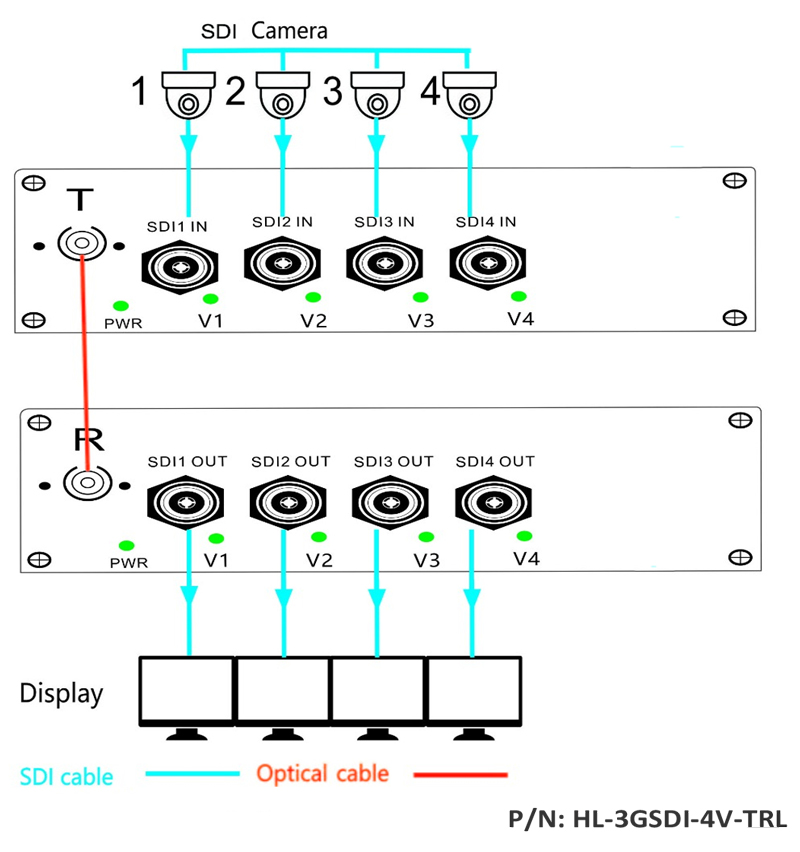

Mô hình kết nối bộ chuyển đổi 3G SDI qua quang HO-LINK
Thông số kỹ thuật
|
Fiber index |
|
|
Wavelength |
1310nm&1470nm-1610nm |
|
Fiber Type |
Single mode, single fiber(default) |
|
Fiber connector |
FC(default) LC/SC/ ST (optional) |
|
Video index |
|
|
Signal type |
SMPIE 424M |
|
Work standards |
DVB-ASI, SMPTE259M-C, SMPTE292M, SMPTE424M |
|
Bit rates |
270 Mbps, 1. 485 Gbps, 2. 97Gbps |
|
Video input/output |
|
|
Signal type |
1 single-link DVB-ASI, SD-SDI, HD-SDI, 3G-SDI digital video with local loop out |
|
Input impedance |
75 Ohm |
|
Enter the automatic cable equalization |
>80m (1. 485 Gbps@BELDEN8281 cable) |
|
Clock recovery |
270 Mbps, 1. 485 Gbps, and 2. 97Gbps are automatic, the others are bypass |
|
Input level |
800mVp-p±10% |
|
Enter the echo loss |
>10dB @ 2. 97 Gbps |
|
Output DC offset |
<±0.5V |
|
Output echo loss |
>10dB @ 2. 97 Gbps |
|
The biggest shake |
<0.1UI(1485Mbps) |
|
Signal overshoot |
<5% (1485Mbps) |
|
Equipment information |
|
|
The shell metal |
Aluminium alloy |
|
Way to install |
Wall-mounted / card type |
|
Product size (not include BNC) |
192*150*45mm |
|
Input voltage |
100VAC~242VAC, 50-60Hz |
|
Power supply |
DC 5V |
|
Power dissipation |
<2W |
|
Overload protection |
provide |
|
Over current protection |
provide |
|
Other indexes |
|
|
Operating temperature |
-20°C~75°C |
|
Storage temperature |
-40°C~85°C |
|
Relative humidity |
From 5 to 95% (non-condensing) |
|
Working life |
>100,000 hours |
