Bộ chuyển đổi 3G HD-SDI sang quang HL-3GSDI-1Vv1D-T/RL (3G SDI fiber Converter)
Bộ chuyển đổi 3G-SDI sang cáp quang HL-3GSDI-1V1D-T/RL, cung cấp 1 kênh 3G-SDI 2,97Gbps chuẩn không nén (SMPTE 424M), 1,485Gbps HD-SDI (SMPTE 292) hoặc 270Mbps SD-SDI (SMPTE 259M) 1080P HD video truyền qua cáp quang.
Hỗ trợ 1 kênh điều khiển RS485, 1 cổng video SDI INPUT; 1 Cổng SDI LOOP đầu truyền ( Transmitter)
Hỗ trợ 1 cổng SDI LOOP + 1 cổng SDI OUT tại đầu nhận ( Receiver)
Kết nối quang: Cổng LC x 3G SFP ; 20Km
Bộ nguồn: DC 12V-1A
Ứng dụng: Sản phẩm được sử dụng cho việc truyền tín hiệu hình ảnh, âm thanh tốc độ cao trong trình chiếu, hội nghị, máy quay phim...

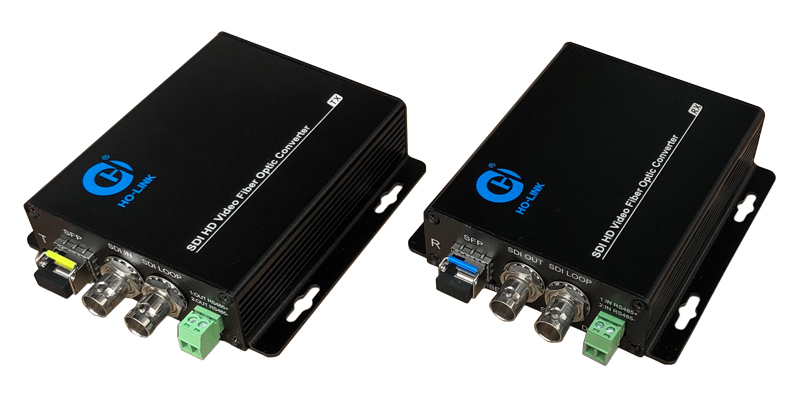

Bộ chuyển đổi video sang quang HO-LINK I PN: HL-3GSDI-1Vv1D-T / RL / chuyên dụng cho 3G SDI I HD SDI I SDI
Bộ chuyển đổi 3G-SDI áp dụng công nghệ truyền dẫn cáp quang gigabit kỹ thuật số tiên tiến quốc tế hiện nay. Tín hiệu video 3G-SDI / HD-SDI / SDI có thể truyền qua 1 sợi quang mà không bị biến dạng, chất lượng cao, khoảng cách truyền xa. Dòng sản phẩm kéo dài video qua quang này có hiệu suất ổn định, chất lượng hình ảnh rõ nét và độ ổn định cao.
Đặc trưng sản phẩm
Phát âm thanh và video thời gian thực không nén tiêu chuẩn tới thiết bị truyền dẫn cáp quang
Truyền dẫn tín hiệu 1 kênh chuyển tiếp 3G-SDI + 1 kênh ngược dữ liệu RS485 trên 1 sợi quang（ Cổng quang LC ）
Hỗ trợ chức năng loop video
Hỗ trợ định dạng tín hiệu video ASI, tương thích với HD-SDI, SD -SDI
Hỗ trợ phát âm thanh và video độ phân giải 1920 * 1080i @ 50HZ 、hỗ trợ độ phân giải tối đa 1080P @ 60HZ
Truyền dẫn dịch chuyển EDID
Hỗ trợ loại plug-in khung 19 inch tiêu chuẩn (khung 2U)
Suppoort truyền đường dài lên đến 20KM
Truyền không nén HD
Độ trễ video <2ms
Với phục hồi đồng hồ, định hình đồng hồ
Pass Pathological （môi trường cực kỳ khắc nghiệt ）kiểm tra
Hỗ trợ cắm nóng
Không cần cài đặt phần mềm, cắm và chạy, không gỡ lỗi
Bộ chuyển đổi SDI sang cáp quang HO-LINK được trang bị đèn LED báo trạng thái trên thân thiết bị. Trạng thái làm việc của các thiết bị có thể được quan sát bằng mắt thường. Cùng với đó, điện áp, trạng thái làm việc và các thông tin tín hiệu hữu ích khác có thể được điều khiển bằng RS485 hoặc RS232, điều này làm cho các thiết bị của chúng tôi linh hoạt hơn khi có yêu cầu khác nhau của khách hàng.

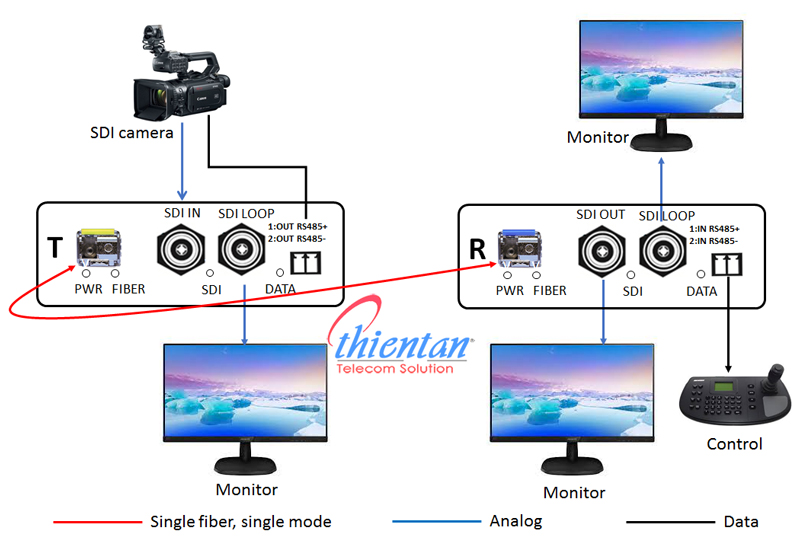

Hình ảnh: Mô hình kết nối hệ thống bộ chuyển đổi SDI sang quang
Thông số kĩ thuật của bộ chuyển đổi 3G-SDI sang quang:
Fiber index
Fiber channel
1 channel
Fiber connector
LC
Fiber type
Single mode/multi-mode
Fiber bandwidth
3Gbps
Signal standard
Serial digital optical signal
Tx power
＞-7dBm
Rx sensitivity
＞-13dBm
Wavelength
1550/1310nm
Video index
Physical interface
BNC connector
Standard
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
Input/output rate
2.97Gbit/s
Support resolution
1080P@60Hz downward compatibility
AC impedance
75 Ohm
Signal swing
800mV±10%
Data index
Level type
RS485
Error rate
< 10 -9
Bit rate
0-400Kbps
Physical interface
Pheonix terminal
Power supplyindex
Power input
DC5V2A
Power
Single＜3W
Environment index
Operating temperature
-20°C ~ 70°C
Storage temperature
-40°C ~ 85°C
Operating humidity
0 ~ 95% (non-condensing)
Storage humidity
0%~90%RH(non-condensing)
Mechanical index
Chassis
Aluminum alloy
Dimensions
104*104*28mm
Packing size
275*220*55mm
Weight
0.8kg/pair
