Bộ chuyển đổi HDMI qua quang 4K kèm cổng USB HOLINK HL-HD-4K-USB-20T/R; sản phẩm chính hãng HOLINK
Thiết bị truyền tín hiệu HDMI qua quang HOLINK HL-HD-4K-USB-20T/R sử dụng công nghệ chuẩn không nén
Hỗ trợ hình ảnh : 4096*2160@30Hz
Khoảng cách truyền dẫn: 0~10KM
Cổng kết nối: Module LC 10G
Sử dụng cáp quang: Single mode & Multi mode
Hỗ trợ cổng usb điều khiển chuột và bàn phím
Hãng sản xuất: HOLINK
Bảo hành: 12 Tháng

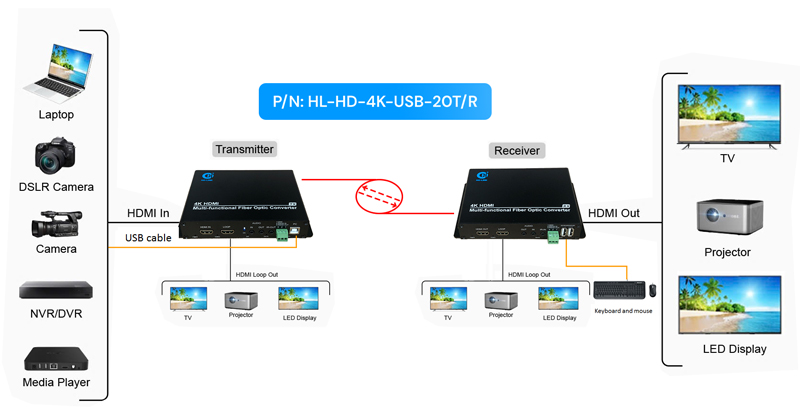

Ứng dụng: Thiết bị sử dụng cho việc truyền dẫn video qua cổng HDMI cho các thiết bị như: đầu ghi camera 4~ 32 đến 64 kênh, Máy quay phim, màn trình chiếu, hội nghị trực tuyến...
Bộ chuyển đổi HDMI qua quang 4K kèm cổng USB thương hiệu Ho-link được Viễn thông Thiên Tân phân phối độc quyền tại Việt Nam.
Bộ Kéo dài HDMI qua cáp quang 4K có cổng USB được thiết kế để giải quyết vấn đề chất lượng hình ảnh, biến dạng màu sắc và khả năng truyền tín hiệu HDMI qua một khoảng cách xa lên đến 10KM. HL-HDMI-4K-USB-20T/R hỗ trợ cổng cắm USB cho bàn phím và chuột giúp bạn có thể vừa xem hình ảnh vừa điều khiển trực tiếp . Sản phẩm thiết bị chuyển đổi HDMI sang quang HOLINK được thiết kế để hiển thị màn hình phẳng và hiển thị cho quảng cáo màn hình lớn. kèm theo âm thanh và video HDMI chất lượng cao. Thiết bị sử dụng module SFP LC riêng biệt để truyền hình ảnh với băng thông truyền lên đến 10G.
Bộ chuyển quang HDMI 4K HOLINK cho hình ảnh vượt trội với độ phân giải 4K*2K bằng công nghệ chuẩn không nén, Truyền dữ liệu qua Module quang lên tới 10G cổng LC;
Sử dụng truyền dữ liệu trên cáp Single mode lên đến 10KM, Cáp Multi mode 50/125mm OM3 ..
HDMI quang 4K KVM có 2 cổng USB để cắm bàn phím và chuột.
Với bộ Kéo dài HDMI này chúng ta có thể chọn Module quang tương ứng theo độ dài của khoảng cách truyền tín hiệu đi xa hơn. Được sử dụng rộng rãi trong siêu thị lớn, hội nghị truyền hình, trung tâm bảo mật, hệ thống giảng dạy máy tính, hệ thống quản lý dữ liệu.
Cổng kết nối bộ chuyển đổi HDMI qua quang 4K kèm cổng usb HO-LINK
Hỗ trợ truyền hồng ngoại IR đảo ngược 1 kênh (tùy chọn)
Hỗ trợ 1 kênh âm thanh nổi 3.5 độc lập hai chiều, hỗ trợ chuyển tiếp chức năng nhúng / không nhúng âm thanh
Hỗ trợ RS232 song công hoàn toàn hai chiều 1 kênh
Single fiber/ dual fiber (tùy chọn)
Tương thích chế độ đơn / đa chế độ, khoảng cách truyền đa chế độ là 1KM, khoảng cách truyền đơn chế độ là 10KM
Độ trễ < 2 ms
Hỗ trợ tín hiệu trao đổi nóng, cắm và chạy, không cần cài đặt
Thông số kỹ thuật
Fiber index
Wavelength
1310-1550nm
Bit rate
10Gbps
Tx power
＞-5db
Rx sensitivity
＞-14db
Fiber connector
LC
Video index
Video bandwidth
10Gbps
Maximum resolution
4096*2160@30Hz downward compatibility
Maximum pixel clock
297MHZ
Effective cable length
10M
Physical interface
HDMI female
KVM(USB) index
Version
1.1
Tx physical interface
USB female type B
Rx physical interface
USB female type A
Audio index
Sampling frequency
48K
Sampling depth
24bit
Dynamic bandwidth
96db
Total harmonical distortion (THD)
-88db
Signal to noise ratio（SNR）
96db
Audio input/output impedance
600Ω
Signal level
VPP 3.5V
Physical interface
3.5mm stereo audio socket
Signal type
stereo audio
IR index
Parameter
Min
Type
Max
Unit
Condition
Optical current
200
-
1030
ｕA
IF=4mA,VCE=3.5V
Peak wavelength
-
940
-
nm
1F=20mA
Spectrum voltage
-
80
-
nm
1F=20mA
View angle
-
±30
-
Deg
1F=20mA
Forward voltage
-
1.2
1.6
V
1F=20mA
Reverse current
-
-
10
ｕA
VR=5V
RS232 (3-wire system, full duplex) index
Baud rate
256000Hz downward compatibility
Data bits
8 digits
Physical interface
3-pin phoenix terminal
Other index
Operating temperature
-20°C ~75°C
Storage temperature
-40°C ~85°C
Power supply
12V1A
Power dissipation
＜1.5W
Câu hỏi thường gặp
Câu hỏi 1: khi sử dụng bộ kéo dài HDMI qua quang có USB: HL-HDMI-4K-USB-20T/R tôi có thể kết nối bằng loại cap quang nào?
A1: Khi sử dụng bộ kéo dài HDMI qua quang có USB: HL-HDMI-4K-20T/R bạn có thể kết nối bằng cap quang single mode hoặc multi mode với khoảng cách kết nối là 10km cho cap single mode và 1km cho cap multi mode.
Câu hỏi 2: Cổng loop trên bộ kéo dài HDMI 4K có USB: HL-HDMI-4K-USB-20T/R có chức năng gì?
A2: Trên thiết bị truyền và thiết bị nhận của bộ kéo dài HDMI 4K có USB: HL-HDMI-4K-USB-20T/R đều có 1 cổng loop giúp người dùng có thể lấy tín hiệu HDMI out để đưa ra màn hình hiển thị.
Câu hỏi 3: Bộ kéo dài HDMI qua quang này có modul đi kèm không?
A3: Có. Trên thiết bị truyền và thiết bị nhận của HL-HDMI-4K-20T/R được gắn kèm 2 modul quang có băng thông lên tới 10G với chuẩn kết nối quang LC, ngoài ra bộ thiết bị còn có 1 dây USB đi kèm để người dùng dễ dàng kết nối.
Câu hỏi 4: Có thể truyền tín hiệu audio qua bộ kéo dài HDMI này không?
A4: Có. HL-HDMI-4K-USB-20T/R hỗ trợ 1 kênh âm thanh nổi độc lập 2 chiều, hỗ trợ chuyển tiếp chức năng nhúng/không nhúng âm thanh giúp bạn truyền tải tín hiệu audio dễ dàng.
