Mô tả

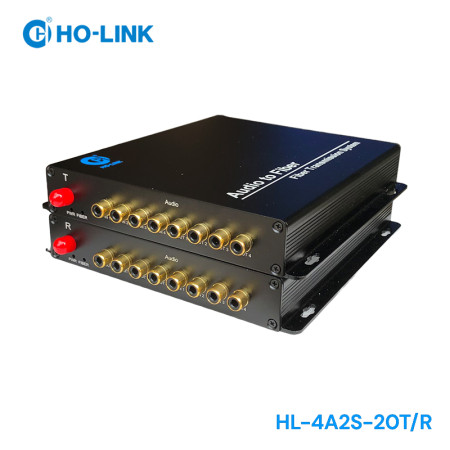

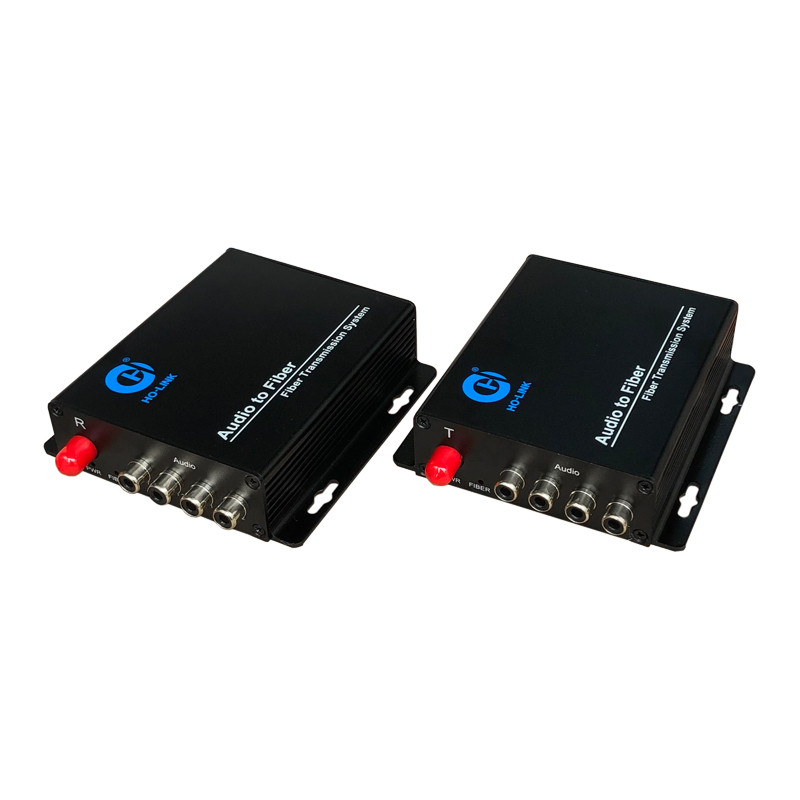

Bộ chuyển đổi audio sang quang HO-LINK là thiết bị kéo dài tín hiệu audio analog unbalanced qua cáp quang sử dụng công nghệ chuyển đổi tín hiệu bit ADC. Với mức tiêu thụ điện năng thấp cùng yêu cầu điện áp thấp làm cho thiết bị lý tưởng để sử dụng trong các thiết bị dữ liệu và âm thanh di động điện áp thấp và công suất thấp.
Thông số kĩ thuật âm thanh
- Full-size output sine wave, 997 Hz; MCLK = 12.288 MHz. Fs basic probability mode = 48 kHz, SCLK = 3.072 MHz
- Measurement bandwidth 10hz to 20khz; Fs is high rate mode = 96 kHz
Thông tin đặc trưng sản phẩm
Giao diện đầu ra đa định dạng
- Tương thích với định dạng bus I2S và MSB
- Đầu ra nối tiếp lên tới 24 bit
Cấu hình âm thanh nâng cao
- Stereo single - end input configuration
- High linearity, dynamic range and low distortion
Các tính năng đặc trưng của bộ chuyển đổi audio sang quang HO-LINK

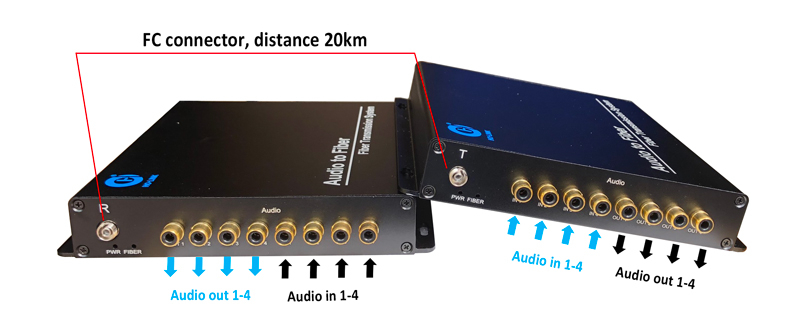

- Hỗ trợ 4 kênh truyền âm thanh analog hai chiều
- Sử dụng FPGA, mã hóa / giải mã kỹ thuật số và công nghệ khôi phục đồng hồ, tích hợp cao và ổn định cao
- Tương thích cáp quang single mode và cáp quang multi mode, khoảng cách truyền multi mode là 1KM, khoảng cách truyền single mode là 20KM, khoảng cách truyền tùy chỉnh lên đến 100KM
- Đèn LED báo trạng thái hoạt động của thiết bị
- Plug and play, không cần cài đặt
- Các thiết bị được sử dụng theo cặp. Lưu ý rằng các thiết bị được phân biệt giữa transmitter và receiver
Thông số kỹ thuật
|
Fiber index |
|
|
Wavelength |
1310nm&1470nm~1610nm（selection is based on device function） |
|
Tx power |
＞-7db |
|
Rx sensitivity |
＞-24db |
|
Fiber connector |
FC（SC,ST,LC, optional） |
|
Audio index |
|
|
Dynamic bandwidth |
96dB |
|
Total harmonic distortion (THD) |
-88dB |
|
Signal-to-noise ratio |
-88dB |
|
Signal-to-noise ratio（S/N） |
-82dB |
|
Sampling frequency |
48kHz |
|
Audio A/D sampling |
24 Bit |
|
Frequency response |
10～20kHz |
|
Gain mismatch between channels |
0.1dB |
|
Gain error |
±5% |
|
Gain drift |
100 ppm/°C |
|
Amplitude-frequency characteristic |
≤±0.5 dB |
|
Audio input/output impedance |
600 Ω balance |
|
Audio maximum input/output voltage |
0~2V |
|
Operating index |
|
|
Operating temperature |
-20 to 70°C |
|
Storage temperature |
-40 to 80°C |
|
Relative humidity |
5 to 95%（non-condensing） |
|
Working life |
＞100,000hours |
|
Power supply mode |
|
|
Desktop |
DC 5V |
|
Rack-mounted |
AC 110~240V 50/60Hz |
|
Other index |
|
|
Dimensions |
172*167*28mm |
