Kéo dài Audio qua quang hay còn gọikéo dài âm thanh qua cáp quang
Sản phẩm này được công ty chúng tôi phát triển LSI dành riêng để phát triển và sản xuất thiết bị dựa trên một tuyến cáp quang tích hợp, âm thanh, chuyển mạch qua cáp quang cao độ tin cậy, chi phí cao của hệ thống truyền dẫn hybrid đường dài.
Âm thanh chất lượng phát một chiều 2 kênh , 1 chiều truyền tín hiệu.
Bộ chuyển đổi sang sợi quang 2-CH Audio (RCA) hỗ trợ 2 kênh Audio (RCA) một chiều qua một sợi quang đơn mode, khoảng cách truyền dẫn tín hiệu lên đến 20Km. Nó có thể được truyền đồng bộ theo thời gian thực, không bị biến dạng. Áp dụng công nghệ truyền dẫn không nén tất cả kỹ thuật số, để đảm bảo truyền tín hiệu chất lượng cao.

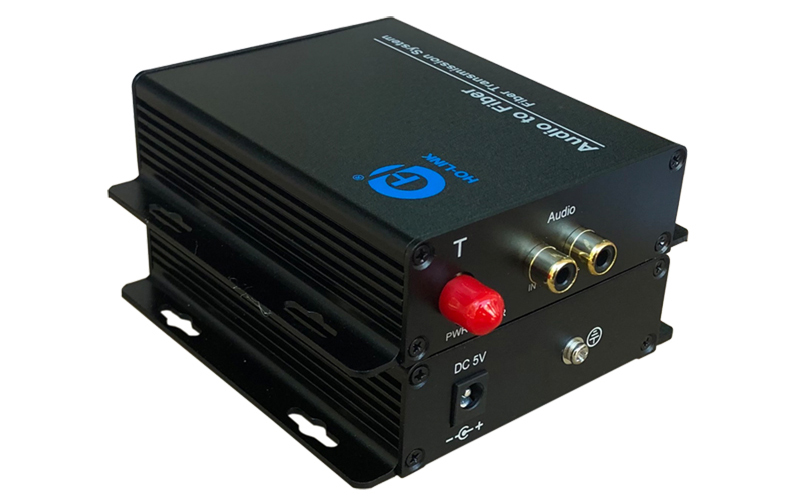

Hình ảnh: Thiết bị truyền tín hiệu Audio 2 kênh
Bộ kéo dài Audio qua quang kết nối cổng quang chuẩn FC, Tích hợp 2 cổng Audio trên thiết bị truyền và nhận, gửi tín hiệu âm thanh 1 chiều trên cáp Single Mode lên đến 20Km, Bước sóng quang 1310nm1550nm

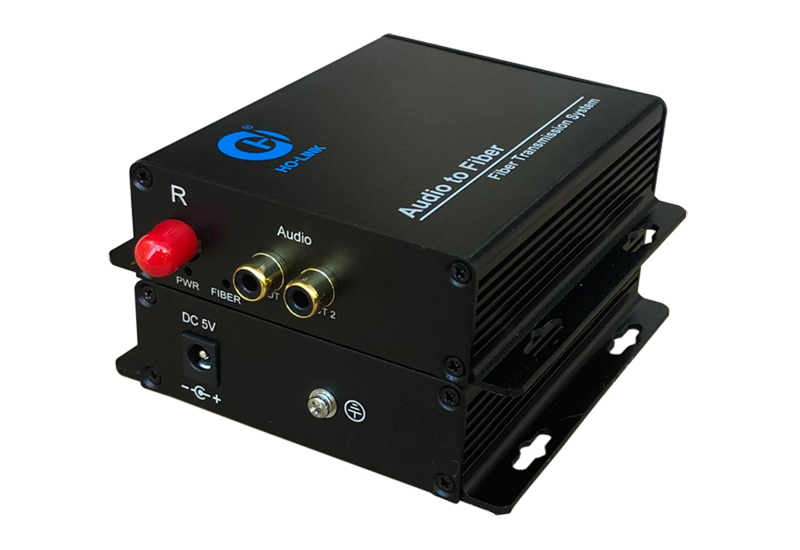

Hình ảnh: Giao diện kết nối cổng tín hiệu trên thiết bị nhận Audio quang
Thông số kỹ thuật sản phẩm kéo dài âm thanh qua cáp quang HL-2AS-20T/R
Fiber index
Wavelength
1310nm/1550nm
Tx power
＞-7db
Rx sensitivity
＞-24db
Fiber connector
FC（SC,ST,LC, optional）
Audio index
Dynamic bandwidth
96dB
Total harmonic distortion (THD)
-88dB
Signal-to-noise ratio
-88dB
Signal-to-noise ratio（S/N）
-82dB
Sampling frequency
48kHz
Audio A/D sampling
24 Bit
Frequency response
10～20kHz
Gain mismatch between channels
0.1dB
Gain error
±5%
Gain drift
100 ppm/°C
Amplitude-frequency characteristic
≤±0.5 dB
Audio input/output impedance
600 Ω balance
Audio maximum input/output voltage
0~2V
Operating index
Operating temperature
-20 to 70°C
Storage temperature
-40 to 80°C
Relative humidity
5 to 95%（non-condensing）
Working life
＞100,000hours
Power supply mode
Desktop
DC 5V
Rack-mounted
AC 110~240V 50/60Hz

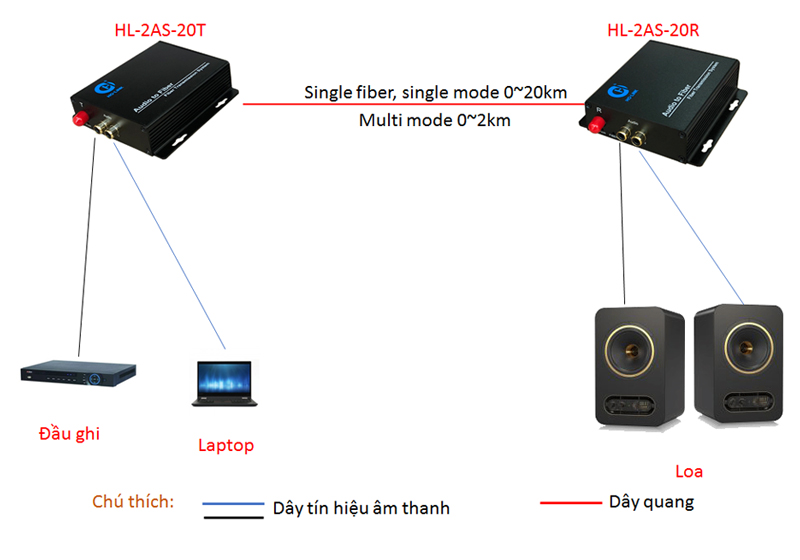

Sơ đồ kết nối hệ thống.
Ứng dụng:
Bộ chuyển đổi audio quang, bộ kéo dài âm thanh qua cáp quang được ứng dụng rộng rãi cho các hệ thông Âm thanh nhà xưởng, Loa thông báo công cộng, Dùng cho Mic thu âm camera khi muốn kéo dài khoảng cách thu thu âm thanh.
Mô hình kết nối hệ thống âm thanh qua cáp quang 1Fo
Bạn có thể tham khảo thêm các dòng thiết bị chuyển đổi tín hiệu HDMI qua cáp quang như:
Câu hỏi 1: Bộ chuyển đổi audio sang quang có truyền được tín hiệu khuếch đại âm thanh không?
A1: Bộ chuyển đổi audio sang quang HO-LINK chỉ truyền được tín hiệu audio tiền khuếch đại, không kết nối trực tiếp các tín hiệu khuếch đại công suất âm thanh để tránh làm lỗi thiết bị chuyển đổi.
Câu hỏi 2: Bộ chuyển đổi audio sang quang sử dụng chuẩn kết nối quang nào?
A2: Bộ chuyển đổi audio qua quang sử dụng chuẩn kết nối quang FC( đầu tròn) truyền tín hiệu qua 1 sợi cap quang với phạm vi lên tới 20km khi sử dụng cap single mode và 1km khi sử dụng cap multil mode.
Câu hỏi 3: Bộ chuyển đổi Audio sang quang 1 chiều 20KM HO-LINK HL-2AS-20TR sử dụng cổng kết nối audio nào?
A3: Bộ chuyển đổi Audio sang quang 1 chiều 20KM HO-LINK HL-2AS-20TR sử dụng cổng kết nối audio RCA thông dụng.
Câu hỏi 4: Bộ chuyển đổi Audio sang quang 1 chiều 20KM HO-LINK HL-2AS-20TR sử dụng nguồn điện nào?
A4: Bộ chuyển đổi Audio sang quang 1 chiều 20KM HO-LINK HL-2AS-20TR sử dụng 2 Adapter nguồn DC 5V để cấp nguồn cho thiết bị hoạt động.
