Mô tả
Bộ chuyển đổi HDMI sang lan GNETCOM G-HDR582 là một sản phẩm đáng chú ý trong lĩnh vực truyền tải tín hiệu HDMI qua mạng lan. Sản phẩm này sử dụng công nghệ ipcolor STREAM để truyền hình ảnh HDMI 4K@60Hz qua cáp mạng, thông qua nhiều tầng switch gigabit. Điều này cho phép bộ chuyển đổi có khả năng truyền tải tín hiệu HDMI khoảng cách xa mà không làm giảm chất lượng hình ảnh.

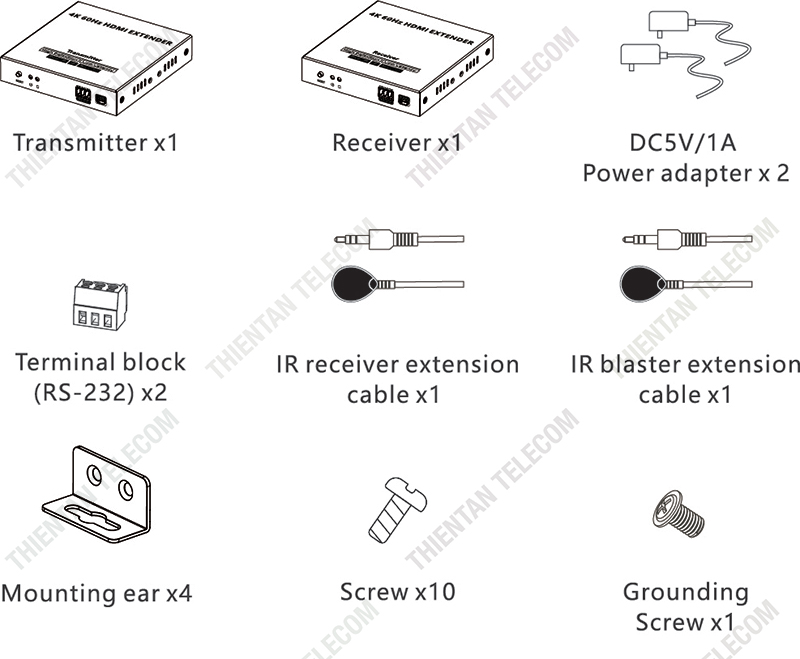

Các thiết bị và phụ kiện trong bộ chuyển đổi HDMI sang lan
Tính năng bộ chuyển đổi HDMI thông lan 4K@60Hz:
- Áp dụng công nghệ ipcolor STREAM để truyền hình ảnh có độ nét cao và độ trễ thấp
- Truyền hình ảnh có độ phân giải lên tới 3840x2160@60Hz và các độ phân giải thấp hơn
- Tương thích với cáp mạng Cat5e/6 hoặc cao hơn, khoảng cách truyền của cáp Cat6 là 120m
- Hỗ trợ kết nối one-to-one (1 truyền 1 nhận), one-to-many (1 truyền nhiều nhận) thông qua switch gigabit
- Hỗ trợ truyền tín hiệu RS-232
- Hỗ trợ cổng HDMI loop ( ở thiết bị truyền TX)
- Hỗ trợ truyền tín hiệu hồng ngoại IR (20~60kHz)
- Thiết bị có cổng micro USB để nâng cấp phần mềm
- Chống sét, bảo vệ trước sự tăng vọt của điện áp - surge protection, chống tĩnh điện – ESD
- Cắm là chạy, không cần cài đặt hay cấu hình
- Hoạt động 24/7

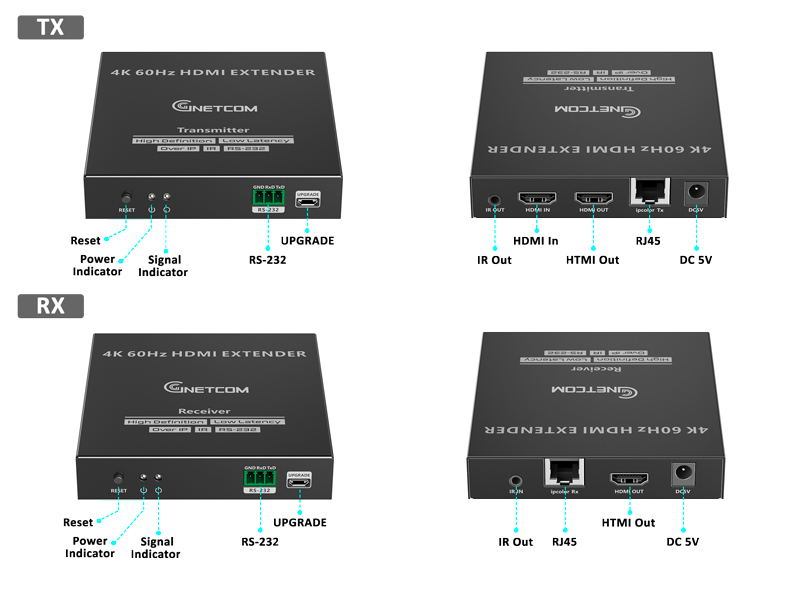

Giao diện cổng kết nối bộ HDMI thông lan chuẩn HDMI 2.0 GNETCOM
Bộ chuyển đổi HDMI sang lan 4K GNETCOM có nhiều cách kết nối khác nhau tùy thuộc vào nhu cầu sử dụng thực tế của bạn. Sau đây là một số cách kết nối phổ biến:

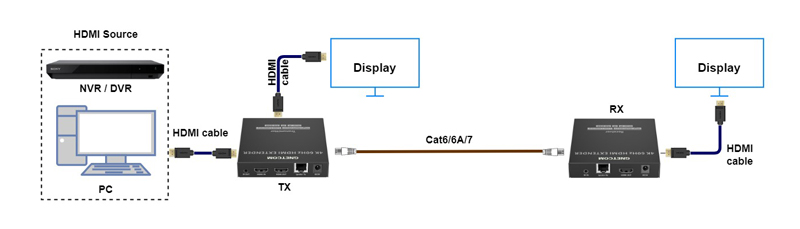

- Kết nối one-to-one là mô hình kết nối HDMI 1 truyền 1 nhận qua cáp mạng. Trong mô hình này bạn kết nối thiết bị truyền TX đến thiết bị nhận RX thông qua 1 sợi cáp mạng.
Mô hình one-to-one cho phép bạn truyền tín hiệu HDMI từ 1 nguồn phát đến một màn hình ở xa.

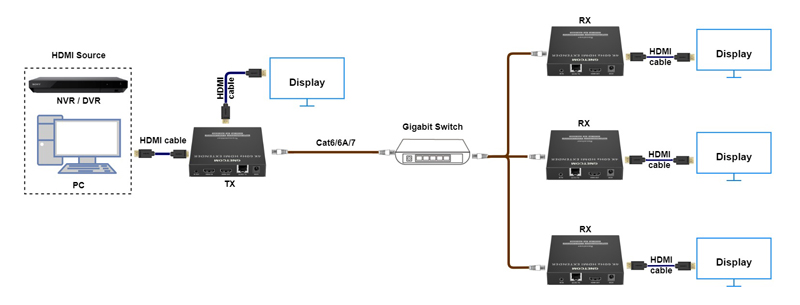

- Kết nối one-to-many (through gigabit switch) là mô hình kết nối HDMI 1 truyền nhiều nhận thông qua switch mạng gigabit. Trong mô hình này bạn kết nối thiết bị truyền TX đến nhiều thiết bị nhận RX thông qua một switch mạng gigabit.
Mô hình one-to-many (through gigabit switch) cho phép bạn truyền tín hiệu HDMI từ 1 nguồn phát đến nhiều màn hình ở xa.

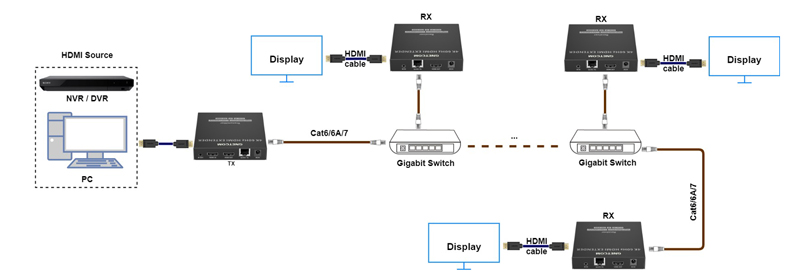

- Kết nối one-to-many (cascade of gigabit switches) là mô hình kết nối HDMI 1 truyền nhiều nhận qua nhiều tầng switch mạng gigabit. Trong mô hình này bạn kết nối thiết bị truyền TX đến nhiều thiết bị nhận RX thông qua nhiều tầng switch mạng gigabit.
Mô hình one-to-many (cascade of gigabit switches) cho phép bạn truyền tín hiệu HDMI từ 1 nguồn phát đến nhiều thiết bị nhận thông qua nhiều tầng switch mạng gigabit.
Yêu cầu về kĩ thuật khi kết nối bộ chuyển đổi HDMI sang lan 120m 4K@60HZ
| Thiết bị | Mô tả | Khuyến cáo |
| Thiết bị nguồn tín hiệu | PC, DVD, NVR, v.v. có cổng HDMI | Cáp HDMI ≤ 5m |
| Cáp | Cat5/5e/6 trở lên, tuân theo tiêu chuẩn IEEE-568B | Cáp Cat6/6A/7 ≤ 120m |
| Thiết bị hiển thị | TV, máy chiếu, màn hình LED, v.v. có cổng HDMI | Cáp HDMI ≤ 5m |
| Switch | một truyền nhiều nhận hoặc switch nhiều tầng | Switch gigabit |
Thông số kỹ thuật
| Item | Transmitter | Receiver |
| Video | ||
| Input interface | 1x HDMI | 1x RJ45 |
| Output interface |
1x HDMI 1x RJ45 |
1x HDMI |
| HDMI length | ≤ 5m | ≤ 5m |
| Maximumtransfer rate | 18Gbps | |
| Compatibility | HDMI 2.0 | |
| HDCP 1.4/HDCP 2.2 | ||
| Resolutions | 3840x2160@24/30/50/60Hz, 1080p@50/60Hz,720p@50/60Hz, 1920x1200@60Hz, 2560x1440@60Hz, 2560x1600@60Hz | |
| Connection types |
One-to-one connection One-to-many connection Switch cascading |
|
| Transmissiondistance | Cat6/6A/7 ≤ 120m | |
| Transmission latency | 70~180ms | |
| Command Signal | ||
| IR interface | 1x 3.5mm IR out | 1x 3.5mm IR in |
| IR receiving range | ≤ 5m | |
| IR frequency | 20kHz~60kHz | |
|
RS-232 (GND/RXD/TXD) |
Default baud rate: 115200 Supported: 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
|
| Power | ||
| Power Supply | DC 5V/1A | DC 5V/1A |
| Power Consumption | TX ≤ 4.5W | RX ≤ 2.5W |
| Operating Environment | ||
| Working temperature | - 20°C~60°C | |
| Storage temperature | - 30°C-70°C | |
| Humidity | 0~90% RH (no condensation) | |
| Physical Properties | ||
| Housing | Iron | |
| Weight | 254g | 242g |
| Color | Black | |
| Dimensions | 106.0(L)*103.0(W)*20.6(H)mm | |
| Protection |
ESD protection 1a Contact discharge level 2 (±4KV) 1b Air discharge level 3 (±8KV) Implementation of the standard: IEC61000-4-2 |
|
| Lightning protection, Surge protection | ||
