Mô tả

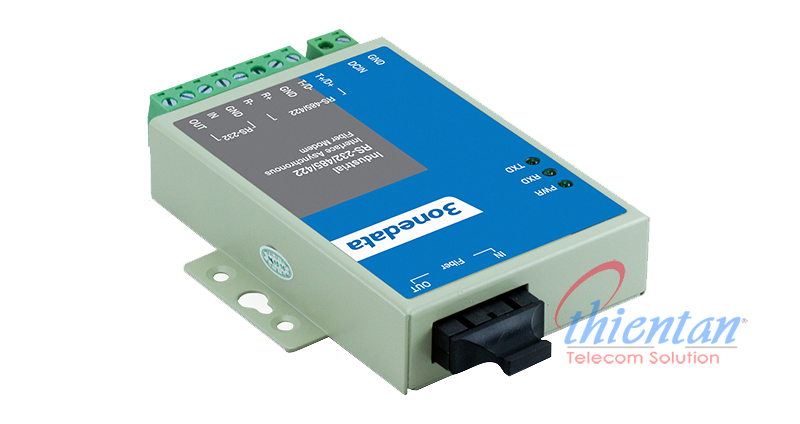

Dòng MODEL277 được thiết kế để truyền tín hiệu RS-232/485/422 sang tín hiệu quang. Bộ chuyển đổi 3onedata có thể sử dụng để gắn tường hoặc gắn DIN-Rail để đáp ứng các yêu cầu ứng dụng khác nhau. Bên cạnh đó, bộ chuyển đổi RS232/485/422 được tích hợp nhiều công nghệ giúp việc lắp đặt và sử dụng của quý khách hàng được đơn giản hơn:
- Công nghệ mã hóa giao tiếp và khôi phục đồng hồ tiên tiến để tránh lỗi truyền dữ liệu
- Công nghệ "Zero time delay và tự động chuyển tiếp" độc đáo để nâng cao khả năng chống nhiễu của giao diện và đạt được độ trễ thời gian thực bằng 0
- Khả năng tự động phát hiện tốc độ truyền, thậm chí tốc độ truyền của tín hiệu nối tiếp thiết bị thay đổi
Thông số kĩ thuật của bộ chuyển đổi RS-232/485/422 sang quang 3onedata MODEL277
|
Cổng quang |
Số lượng: 1 Kết nối: cổng SC Khoảng cách truyền (thay đổi theo từng mã hàng cụ thể)
Bước sóng truyền:
|
|
Cổng data |
Tiêu chuẩn: EIA RS-232C, RS-485, RS-422 Kết nối: RS-232/485/422 Tín hiệu RS-232: OUT, IN, GND Tín hiệu RS-485: D +, D-, GND Tín hiệu RS-422: T +, T-, GND, R +, R- Tốc độ truyền: 300bps-115200bps Dạng giao diện MODEL277: Cổng nối tiếp RS-232/485/422, sử dụng các khối đầu cuối cao độ 8 chân 5,08mm Dạng giao diện MODEL277A: Cổng nối tiếp RS-232, DB9 cái Dạng giao diện MODEL277B: Cổng nối tiếp RS-485/422, sử dụng các khối đầu cuối cao độ 5 chân 5,08mm Kiểm soát hướng: Hướng RS-485 thông qua công nghệ ADDC (Điều khiển hướng dữ liệu tự động) Khả năng chịu tải: Đầu RS-485/422 hỗ trợ môi trường bỏ phiếu 32 điểm (128 điểm có thể tùy chỉnh) Khoảng cách truyền: RS-232, 15m; RS-485/422, 1200m RS-485 kéo điện trở cao / thấp: 4,7kΩ |
|
LED |
Báo nguồn điện, Báo nhận và cảnh báo dữ liệu cổng sợi quang, Báo gửi dữ liệu cổng quang |
|
Nguồn |
Nguồn điện đầu vào: 12 ～ 48VDC |
|
Thông số hoạt động |
Nhiệt độ hoạt động: -40 ～ 75 ℃ Nhiệt độ lưu trữ: -40 ～ 75 ℃ Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ) |
|
Đặc điểm vật lý |
Thiết kế: vỏ kim loại, chuẩn bảo vệ IP30 Lắp đặt: gắn tường hoặc gắn DIN-Rail (phụ kiện DIN-Rail nên được mua riêng) Kích thước (W × H × D): 100mm × 69mm × 22mm Nguồn điện bên ngoài: 94mm × 70,6mm × 26mm Nguồn điện tích hợp: 173,2mm × 115mm × 30mm |
|
Chứng nhận |
CE, FCC, RoHS |
|
Sự bảo đảm |
3 năm |
Các mã thuộc series chuyển đổi RS-232/485/422 qua quang
| Model277-M-SC-2KM | Multi-mode, 2Km, 9V-36VDC |
| Model277-S-SC-20 | Single-mode, 20Km, 9V-36VDC |
| Model277-S-SC-40 | Single-mode, 40Km, 9V-36VDC |
| Model277-S-SC-60 | Single-mode, 60Km, 9V-36VDC |
| Model277-S-SC-80 | Single-mode, 80Km, 9V-36VDC |
| Model277-S-SC-100 | Single-mode, 100Km, 9V-36VDC |
| Model277-S-SC-120 | Single-mode, 120Km, 9V-36VDC |
| Model277-SS-SC-20 | Single-mode, single fiber, 20Km, 9V-36VDC |
| Model277-SS-SC-40 | Single-mode, single fiber, 40Km, 9V-36VDC |
| Model277-SS-SC-60 | Single-mode, single fiber, 60Km, 9V-36VDC |
| Model277-SS-SC-80 | Single-mode, single fiber, 80Km, 9V-36VDC |
Dòng MODEL277 có thể được sử dụng rộng rãi trong nhiều lĩnh vực điều khiển công nghiệp, điều khiển quy trình, điều khiển giao thông, cộng đồng thông minh và các cảnh khác, đặc biệt thích hợp cho ngân hàng, công nghiệp điện lực, các phòng ban và hệ thống có yêu cầu đặc biệt về nhiễu điện từ.
Ngoài ra bạn có thể tham khảo thêm dòng thiết bị chuyển đổi RS232 RS485 RS422 thương hiệu HO-LINK HL-CRS-232/422/485-TRS
