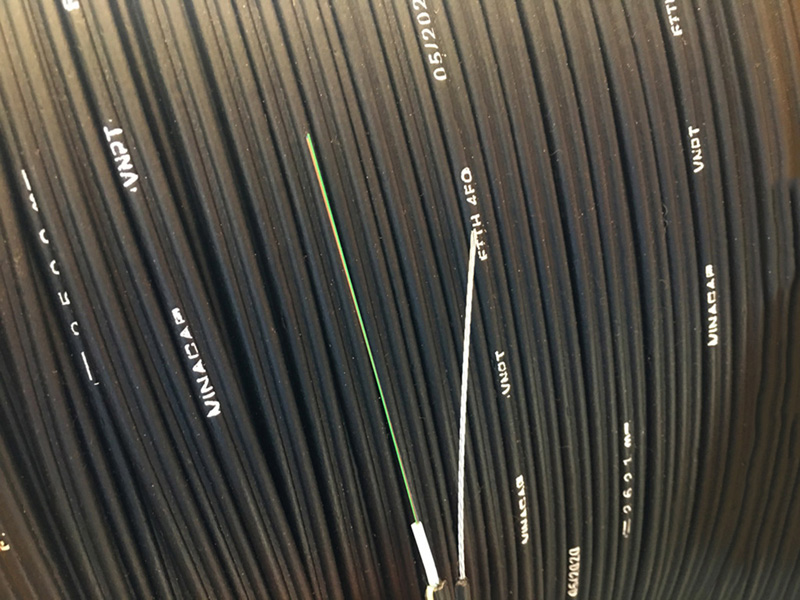

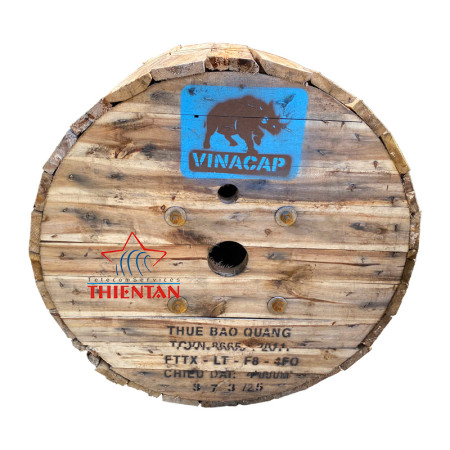

Dây cáp quang treo single mode 4FO ( Cáp lỏng )

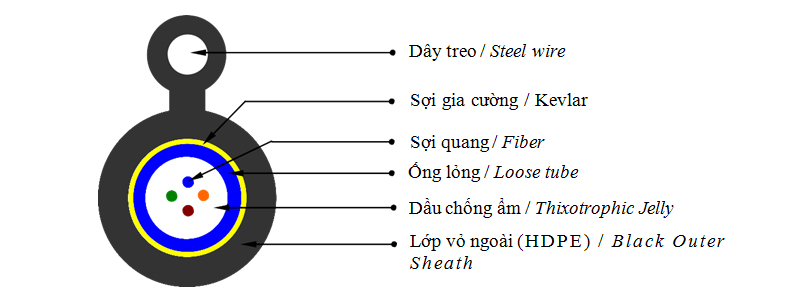

Thành phần

Mô tả

Tổng số sợi quang

4 sợi

Số sợi quang trong 1 ống lỏng (Max)

4 sợi

Ống lỏng

Làm bằng chất liệu  PBT (Polybutylene Terephthalate) Các sợi quang được thả lỏng trong ống lỏng .

Chất độn trong ống lỏng

Thixotrophic Jelly .Chống ẩm, chống nước, hơi nước thâm nhập vào . Đảm bảo sợi quang làm việc ổn định trong môi trường nóng ẩm. Dầu chống ẩm không gây độc hại, không gây ảnh hưởng đến các thành phần khác trong cáp, không đông cứng ở nhiệt độ thấp, không cản trở sự di chuyển của sợi .

Lớp sợi gia cường

Sợi kevlar gia cường có cường độ chịu lực siêu cao đảm bảo cho cáp chịu được lực căng

Dây treo

Gồm 1 sợi thép đường kính  1.0 mm ± 0.01 mm hoặc

7 sợi thép đường kính 0.33 ± 0.02 mm được bện vào nhau

Lớp vỏ bảo vệ

Vật liệu

Nhựa HDPE màu đen. Có khả năng chống tia cực tím

Độ dày  (TB)

2.0 mm ± 0.5 mm

Số sợi quang

Đường kính trung bình của dây thuê bao

(mm)

Bán kính uốn cong nhỏ nhất, (mm)

Khi lắp đặt

Sau khi lắp đặt

4

4,0 ± 0,2

10D

20D

STT

Thông số kỹ thuật

Đơn vị

Chỉ tiêu

1

Đường kính trường mode

mm

8.2-9.0 ± 0.4 tại 1310 nm

2

Đường kính lớp vỏ phản xạ

mm

125 ± 0.7

3

Độ không tròn đều lớp vỏ phản xạ

%

≤ 1

4

Sai số đồng tâm giữa lõi và vỏ

mm

≤ 0.5

5

Bước sóng cắt

nm

≤ 1260

6

Hệ số suy hao

dB/km

Tại 1310nm: ≤ 0.35 dB/km

Tại 1383nm: ≤ 0.31 dB/km

Tại 1550nm: ≤ 0.22 dB/km

Tại 1625nm: ≤ 0.25 dB/km

7

Bước sóng tán sắc về không

nm

1300 nm≤  λo ≤ 1324 nm

8

Độ dốc tán sắc về không cực đại

ps/(nm2.Km)

≤ 0.092

9

Hệ số tán sắc mode phân cực

Ps/km1/2

≤ 0.2
