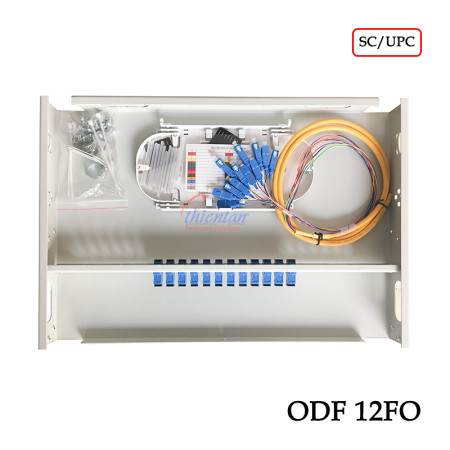

Hộp phối quang ODF 12FO Lắp Rack

ODF 12FO chuẩn SC chuẩn gắn rack 19' được dùng để hàn nối cáp quang hoặc gom các đường dây quang về tập trung lại 1 điểm và cắm ra các thiết bị quang.

Thông số kỹ thuật:

• Hộp phối quang 12 FO hay còn gọi là  giá phối quang 12 sợi,
• Khung chính ODF tối đa (sợi): 1FO - 24 FO
• Vật liệu: Làm từ hợp kim thép lá cán lạnh – Sơn tĩnh điện, màu ghi xám
• Hộp phối quang dùng để phân phối kết nối cáp sợi quang, hàn nối sợi quang và dùng để
• dự phòng cáp quang từ 12- 24Fo
• Hộp có 3 chức năng sự dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.
• Khay hàn nối được mở theo bản lề - và từng khay chồng lên nhau vì vậy thao tác dễ dàng
• trong quá trình sửa chữa cũng như mở rộng dung lượng ODF.
• Hộp gắn phù hợp tất cả các Đầu Adapter FC, SC, ST, LC ... (thay thanh cài adapter theo chuẩn yêu cầu)
• Thiết kế cho tủ Rack 19”.

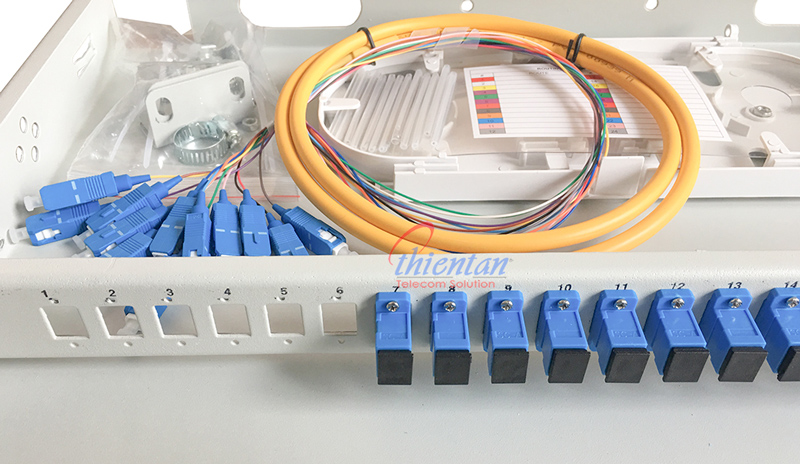

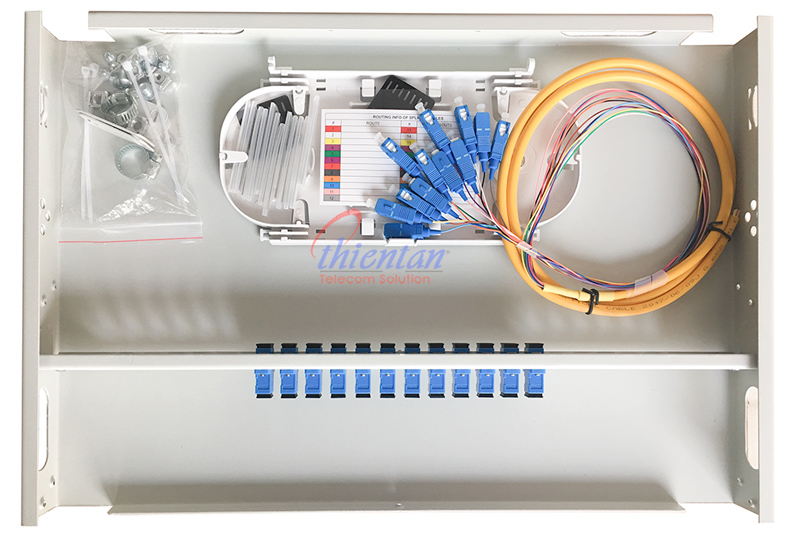

Hộp phối quang 12 FO đầy đủ phụ kiện

• Đầu Adapter được thiết kế đặt tại giữa ODF.
• ODF phù hợp với các điều kiện môi trường:
• Nhiệt độ : -40°C -> + 85°C
• Độ ẩm : 95%
• Phụ kiện lắp thêm (không có sẵn nếu mua vỏ ODF):
• Khay nối quang: Bằng nhựa, sử dụng loại khay có dung lượng tối đa 24 mối hàn/khay.
• Ống co nhiệt: Bảo vệ mối hàn quang, có chiều dài 6,0± 0,5mm
• Adapter: Gồm các loại đầu tùy chọn SC, FC, LC,ST…
• Suy hao chèn : ≤0.2dB
• Suy hao phản hồi : UPC≥55dB, APC≥65 dB
• Dây hàn quang: Tùy chọn theo yêu cầu
• Loại đầu: SC, LC, FC, ST, E2000… theo chuẩn đầu PC, UPC, APC
• Loại dây: Single Mode hoặc Multimode, 0,9mm, 2,0mm, 3,0mm.
• Suy hao chèn: ≤0.2dB
• Suy hao phản hồi: UPC≥55dB, APC≥65 dB

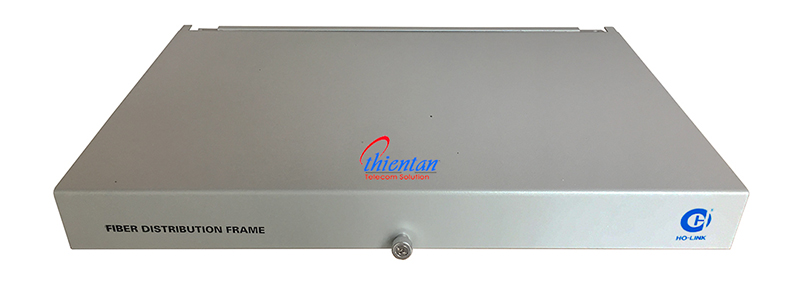

Vỏ hộp phối quang 12 FO
