Mô tả

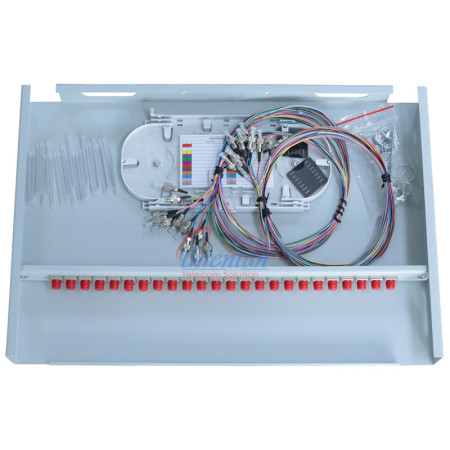

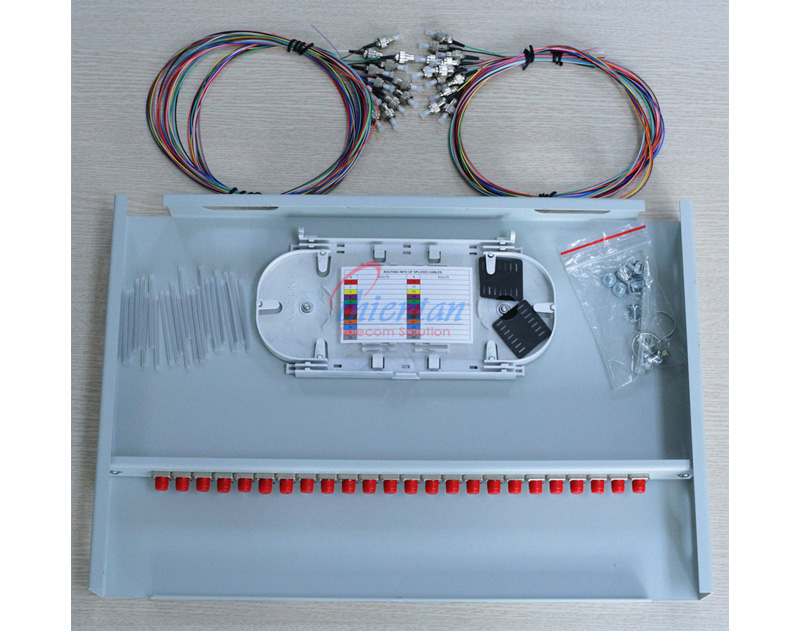

ODF 24FO chuẩn FC thường được dùng kết hợp với các bộ chuyển đổi quang video, bộ chuyển đổi HDMI qua quang cổng tròn FC
Thông số kỹ thuật ODF 24FO gắn rack chuẩn FC (đầu tròn).
- Kích thước: 50x480x300 mm(theo thứ tự chiều cao, rộng, sâu)
- Khung chính ODF tối đa (sợi): 1FO - 24FO
- Hộp phối quang 24FO, hoặc odf quang 24 port
- Vật liệu: Làm từ hợp kim thép lá cán lạnh – Sơn tĩnh điện, màu ghi xám
- Hộp phối quang dùng để phân phối kết nối cáp sợi quang, hàn nối sợi quang và dùng để
- dự phòng cáp quang từ 12- 24Fo
- Hộp phối quang odf trong nhà có 3 chức năng sự dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.
- Khay hàn nối được mở theo bản lề - và từng khay chồng lên nhau vì vậy thao tác dễ dàng
- trong quá trình sửa chữa cũng như mở rộng dung lượng ODF.
- Hộp gắn phù hợp tất cả các Đầu Adapter FC, SC, ST, LC ... (thay thanh cài adapter theo chuẩn yêu cầu)
- Thiết kế cho tủ Rack 19”.
- Đầu Adapter được thiết kế đặt tại giữa ODF.
- ODF phù hợp với các điều kiện môi trường:
- Nhiệt độ : -40°C -> + 85°C
- Độ ẩm : 95%
- Phụ kiện lắp thêm (không có sẵn nếu mua vỏ ODF).
- Khay nối quang: Bằng nhựa, sử dụng loại khay có dung lượng tối đa 24 mối hàn/khay.
- Ống co nhiệt: Bảo vệ mối hàn quang, có chiều dài 6,0± 0,5mm
- Adapter: Gồm các loại đầu tùy chọn SC, FC, LC,ST…
- Suy hao chèn : ≤0.2dB
- Suy hao phản hồi : UPC≥55dB, APC≥65 dB
- Dây hàn quang: Tùy chọn theo yêu cầu
- Loại đầu: SC, LC, FC, ST, E2000… theo chuẩn đầu PC, UPC, APC
- Loại dây: Single Mode hoặc Multimode, 0,9mm, 2,0mm, 3,0mm.
- Suy hao chèn: ≤0.2dB
- Suy hao phản hồi: UPC≥55dB, APC≥65 dB
