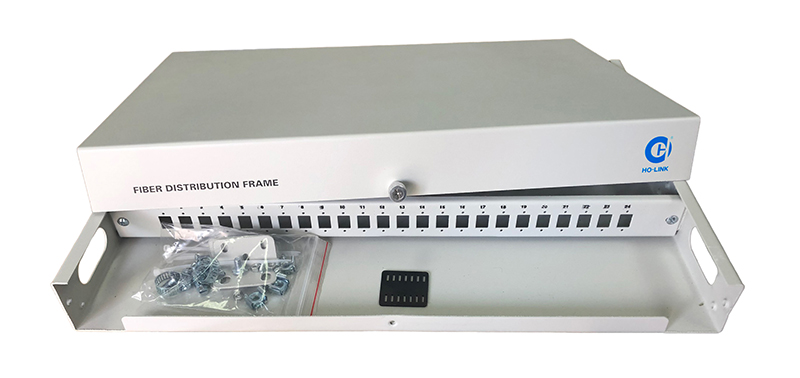

Thông số kỹ thuật ODF quang 24FO.
- Kích thước: 45x480x300 mm(theo thứ tự chiều cao, rộng, sâu)
- Khung chính ODF tối đa (sợi): 1FO - 24FO
- Hộp phối quang 24FO, hoặc odf quang 24 port
- Vật liệu: Làm từ hợp kim thép lá cán lạnh – Sơn tĩnh điện, màu ghi xám
- Hộp phối quang dùng để phân phối kết nối cáp sợi quang, hàn nối sợi quang và dùng để
- dự phòng cáp quang từ 12- 24Fo
ODF 24FO single mode
Hộp phối quang ODF 24FO đầy đủ phụ kiện SC/UPC
| Dây hàn SC/UPC |
Adaptor SC/UPC |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối SC/UPC
- Loại cáp: single mode
- Loại sợi: 9/125 μm
- Bước sóng: 1310nm / 1550nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥50 dB
- Độ bền 1000 lần
|
- Suy hao chèn ≤0,2dB
- Loại cáp: single mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|

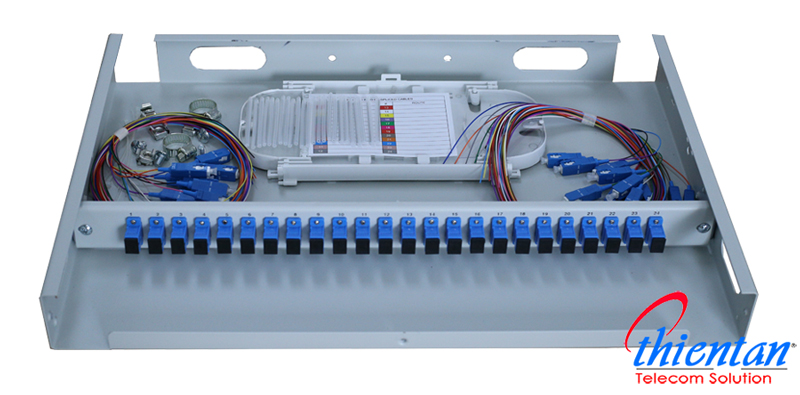

Hộp ODF 24FO đầy đủ phụ kiện chuẩn SC/UPC
Hộp phối quang ODF 24FO đầy đủ phụ kiện chuẩn SC/APC
| Dây hàn SC/APC |
Adaptor SC/APC |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối SC/APC
- Loại cáp: single mode
- Loại sợi: 9/125 μm
- Bước sóng: 1310nm / 1550nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥60 dB
|
- Suy hao chèn ≤0,2dB
- Loại cáp: single mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|
Hộp ODF 24FO đầy đủ phụ kiện chuẩn SC/APC
Hộp phối quang ODF 24FO đầy đủ phụ kiện chuẩn LC/UPC
| Dây hàn LC/UPC |
Adaptor LC/UPC |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối LC/UPC
- Loại cáp: single mode
- Loại sợi: 9/125 μm
- Bước sóng: 1310nm / 1550nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥50 dB
|
- Suy hao chèn ≤0,2dB
- Loại cáp: single mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|

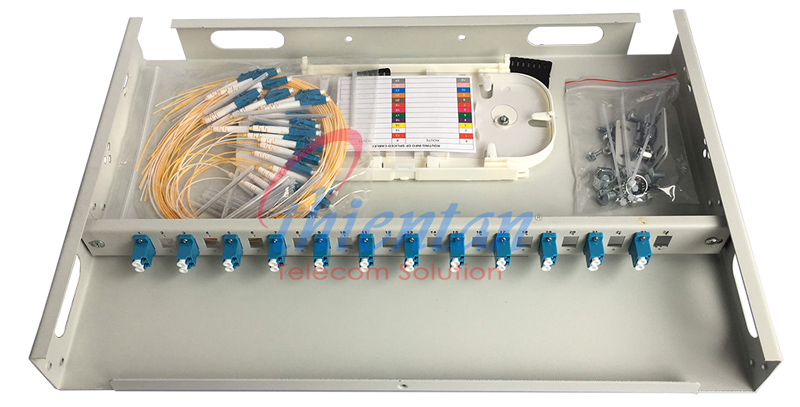

Hộp ODF 24FO đầy đủ phụ kiện chuẩn LC
Hộp phối quang ODF 24FO đầy đủ phụ kiện chuẩn FC/UPC
| Dây hàn FC/UPC |
Adaptor FC/UPC |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối FC/UPC
- Loại cáp: single mode
- Loại sợi: 9/125 μm
- Bước sóng: 1310nm / 1550nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥50 dB
|
- Suy hao chèn ≤0,2dB
- Loại cáp: single mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|

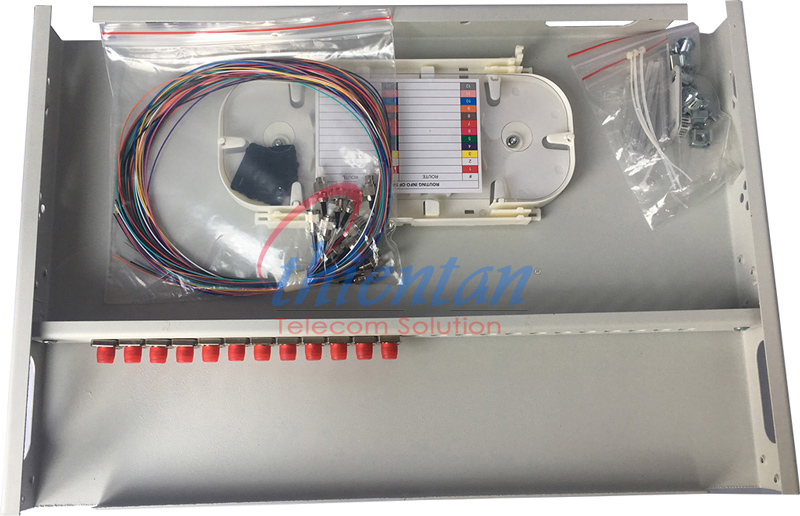

ODF 12FO đầy đủ phụ kiện chuẩn FC (vỏ ODF 24)
ODF 24FO multi mode
ODF 24FO multi mode OM2
| Dây hàn SC/UPC OM2 |
Adaptor SC/UPC multi mode |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối SC/UPC
- Loại cáp: Multi mode
- Loại sợi: OM2
- Bước sóng: 850nm / 1300nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥30 dB
|
- Suy hao chèn ≤0,2dB
- Loại cáp: multi mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|

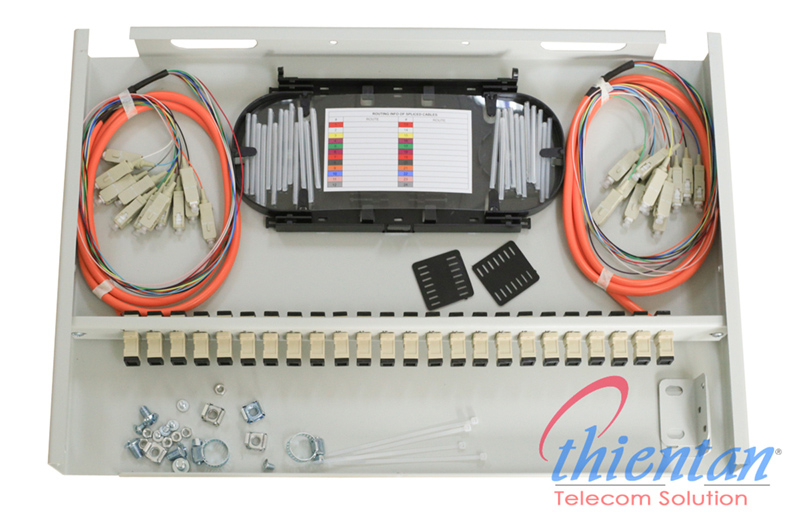

ODF 24FO multi mode SC/UPC OM2

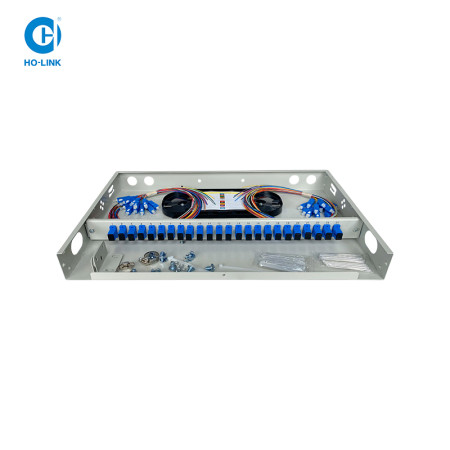

Vỏ ODF 24FO chuẩn gắn rack ( Rackmount)
- Hộp phối quang odf trong nhà có 3 chức năng sự dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.
- Khay hàn nối được mở theo bản lề - và từng khay chồng lên nhau vì vậy thao tác dễ dàng
- trong quá trình sửa chữa cũng như mở rộng dung lượng ODF.
- Hộp gắn phù hợp tất cả các Đầu Adapter FC, SC, ST, LC ... (thay thanh cài adapter theo chuẩn yêu cầu)
- Thiết kế cho tủ Rack 19”.
- Đầu Adapter được thiết kế đặt tại giữa ODF.
- ODF phù hợp với các điều kiện môi trường:
- Nhiệt độ : -40°C -> + 85°C
- Độ ẩm : 95%
- Phụ kiện lắp thêm (không có sẵn nếu mua vỏ ODF).
Vỏ hộp ODF 24 được thiết kế chắc chắn, sơn tĩnh điện
- Khay nối quang: Bằng nhựa, sử dụng loại khay có dung lượng tối đa 24 mối hàn/khay.
- Ống co nhiệt: Bảo vệ mối hàn quang, có chiều dài 6,0± 0,5mm
- Adapter: Gồm các loại đầu tùy chọn SC, FC, LC,ST…
- Suy hao chèn : ≤0.2dB
- Suy hao phản hồi : UPC≥55dB, APC≥65 dB
- Dây hàn quang: Tùy chọn theo yêu cầu
- Loại đầu: SC, LC, FC, ST, E2000… theo chuẩn đầu PC, UPC, APC
- Loại dây: Single Mode hoặc Multimode, 0,9mm, 2,0mm, 3,0mm.
- Suy hao chèn: ≤0.2dB
- Suy hao phản hồi: UPC≥55dB, APC≥65 dB
Sản phẩm chính hãng: Có đầy đủ CO,CQ cho công trình dự án.
Liên hệ với chúng tôi qua số điện thoại: (0243) 2363.999 - 0912 655 711 - 0888 303 636 để được tư vấn lựa chọn cho phù hợp.
