Mô tả

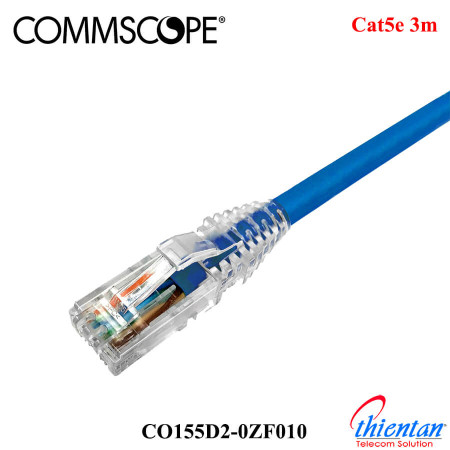

Dây nhảy mạng Cat5e hay còn gọi là Patch cord cat5e là sợi dây mạng Cat5e được bấm, hàn, đúc sẵn 2 đầu. Dây nhảy Cat5e 3m được sử dụng để kết nối, đấu dây nhảy giữa Patch panel và switch, switch đến các thiết bị cũng như từ ổ cắm mạng ra các thiết bị ngoại vi.
Thông số kĩ thuật của patch cord 3m Amp/Commscope:
|
Product Classification |
|
|
Regional Availability |
Asia | Australia/New Zealand | Latin America | North America |
|
Portfolio |
CommScope® |
|
Product Type |
Twisted pair patch cord |
|
Product Series |
CHD | CO |
|
Ordering Note |
Cords < 1 m are valid elements for use in a channel or as an equipment interconnect but due to their limited length are not guaranteed to meet component compliance requirements that were developed to assess the quality of longer cords | Cords > 1 m are authorized for use in channels and are an effective standalone method used to connect active devices |
|
General Specifications |
|
|
ANSI/TIA Category |
5e |
|
Cable Type |
U/UTP (unshielded) |
|
Conductor Type |
Stranded |
|
Interface, Connector A |
RJ45 plug |
|
Interface Feature, connector A |
Standard |
|
Interface, Connector B |
RJ45 plug |
|
Interface Feature, connector B |
Standard |
|
Jacket Color |
Black | Blue | Green | Orange | Red | Slate | White | Yellow |
|
Pairs, quantity |
4 |
|
Transmission Standards |
IEEE 802.3bt Type 4 |
|
Wiring |
T568B |
|
Dimensions |
|
|
Cable Assembly Length Range (m) |
1 – 30 |
|
Cable Assembly Length Range (ft) |
1 – 100 |
|
Cable Assembly Length Range (cm) |
15 – 999 |
|
Cable Assembly Length Range (in) |
6 – 999 |
|
Diameter Over Jacket |
5.36 mm | 0.211 in |
|
Mechanical Specifications |
|
|
Plug Insertion Life, minimum |
750 times |
|
Plug Retention Force, minimum |
133 N | 29.9 lbf |
|
Environmental Specifications |
|
|
Operating Temperature |
-10 °C to +60 °C (+14 °F to +140 °F) |
|
Environmental Space |
Non-plenum |
|
Flammability Rating |
CM |
|
Safety Standard |
ETL | cETL |
Sơ đồ kết nối dây
