Mô tả

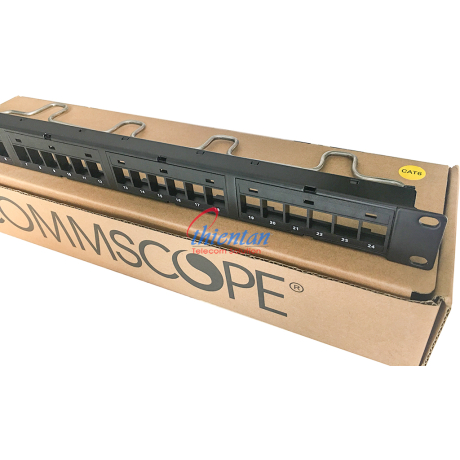

Patch panel COMMSCOPE/AMP 24 port CAT6 | PN: 760237040 | CPP-UDDM-SL-1U-24
(Discrete Distribution Module Panel, SL, UTP, 1U, 24 port)

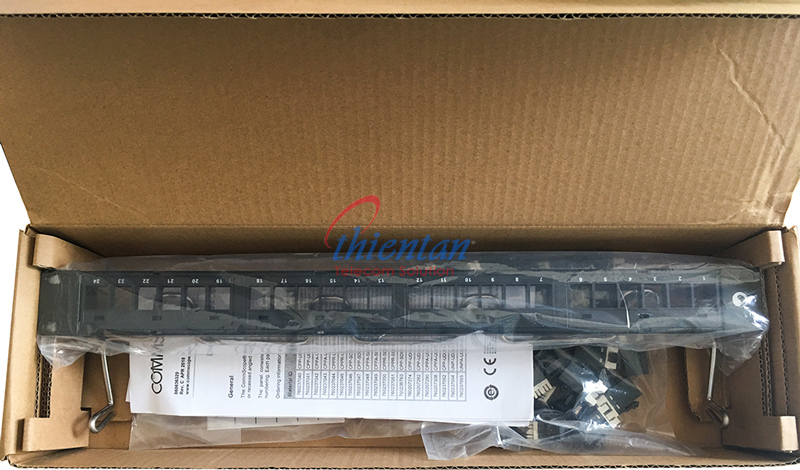

Patch panel 24 port CAT6 Commscope | PN: 760237040 là thanh đấu nối của hãng Commsocpe. Là một phần không thể thiếu của một hệ thống mạng, patch panel giúp quản lý hệ thống mạng một cách linh hoạt hơn, chuyên nghiệp hơn và ổn định hơn.
Thanh đấu nối 760237040 được thiết kế với 24 cổng Cat6, có khả năng chấp nhận loại nhãn 9mm. Mỗi cổng trên thanh có khả năng dán biểu tượng để xác định chức năng của nó.
Các modular jack (nhân panel) trên patch panel Commscope 24 port cat6 sẽ được bấm đầu bằng công cụ Commscope SL Series Termination (P/n: 1725150) (Tool nhấn mạng AMP), Mỗi jack được tích hợp một dao sẽ tự động cắt vào lõi đồng khi bấm đầu.
Thông số kĩ thuật sản phẩm patch panel 24 port cat6 Commsope (PN: 760237040)
| Phân loại sản phẩm | |
| Thương hiệu | CommScope® |
| Loại sản phẩm | RJ45 patch panel |
| Sẵn có trong khu vực | North America | EMEA | Australia/New Zealand | Asia | Latin America |
| Kích thước | |
| Độ sâu, với quản lý cáp | 119.38 mm | 4.7 in |
| Đường kính trên điện môi, tối đa | 1.168 mm | 0.046 in |
| Đường kính trên điện môi, tối thiểu | 0.762 mm | 0.03 in |
| Chiều cao | 44.45 mm | 1.75 in |
| Chiều rộng | 482.6 mm | 19 in |
| Thông số kỹ thuật Điện | |
| Danh mục ANSI / TIA | 5e | 6 | 6A |
| Thông số kỹ thuật môi trường | |
| Xếp hạng dễ cháy | UL 94 V-0 |
| Nhiệt độ hoạt động | -10 °C to +60 °C (+14 °F to +140 °F) |
| Tiêu chuẩn an toàn | CUL | RCM | UL |
| Nhiệt độ bảo quản | -40 °C to +70 °C (-40 °F to +158 °F) |
| Thông số kỹ thuật chung | |
| Tổng số cổng, số lượng | 24 |
| Loại cáp | unshielded (Cáp trần không vỏ chống nhiễu) |
| Màu sắc | Đen |
| Mô-đun, số lượng | 0 |
| số lượng gói | 1 |
| Loại giá đỡ | EIA 19 in |
| Rack Units | 1 |
| Thông số kỹ thuật cơ | |
| Bảng kiểu | Thẳng |
| Loại vật liệu | Độ bền va chạm cao, chống cháy, nhiệt dẻo | Thép sơn tĩnh điện |
|
Tuân thủ quy định / Chứng nhận
|
|
| Đại lý | Phân loại |
| RoHS 2011/65 / EU | Tuân thủ |
| ISO 9001: 2015 | Được thiết kế, sản xuất và / hoặc phân phối theo hệ thống quản lý chất lượng này |
Thông số kĩ thuật của nhân mạng Cat6 Commscope 9-1375055-2
(SL110 Series Modular Jack, RJ45, category 6, T568A/T568B, unshielded, without dust cover, bag of 24, black)
|
Specifications |
|
|
Product Classification |
|
|
Regional Availability |
Asia | Australia/New Zealand | EMEA | Latin America |
|
Portfolio |
NETCONNECT® |
|
Product Type |
Modular jack |
|
Product Series |
SL Series |
|
General Specifications |
|
|
ANSI/TIA Category |
6 |
|
Cable Type |
Unshielded |
|
Color |
Black |
|
Conductor Type |
Solid | Stranded |
|
Integrated Dust Cover Type |
None |
|
Mounting |
SL Series faceplates and panels |
|
Mounting Note |
Color matches with SL-style Black Faceplates and Surface Mount Boxes |
|
Outlet Feature |
Inverted jack face |
|
Outlet Type |
Standard |
|
Termination Punchdowns, minimum |
200 times |
|
Termination Tool |
SL Termination tool |
|
Termination Type |
IDC |
|
Transmission Standards |
ANSI/TIA-568.2-D | ISO/IEC 11801 Class E |
|
Wiring |
T568A | T568B |
|
Dimensions |
|
|
Panel Cutout, recommended |
14.78 x 20.07 mm (0.58 x 0.79 in) |
|
Panel Thickness, recommended |
1.6 mm | 0.063 in |
|
Height |
16.13 mm | 0.635 in |
|
Width |
14.48 mm | 0.57 in |
|
Depth |
30.48 mm | 1.2 in |
|
Compatible Cable Diameter, maximum |
5.8 mm | 0.228 in |
|
Compatible Insulated Conductor Diameter, maximum |
1.45 mm | 0.057 in |
|
Contact Plating Thickness |
1.27 µm |
|
Compatible Conductor Gauge, solid |
24–22 AWG |
|
Compatible Conductor Gauge, stranded |
26–24 AWG |
|
Electrical Specifications |
|
|
Contact Resistance Variation, maximum |
20 mOhm |
|
Contact Resistance, maximum |
100 mOhm |
|
Current Rating at Temperature |
1.5 A @ 20 °C | 1.5 A @ 68 °F |
|
Dielectric Withstand Voltage, RMS, conductive surface |
1,500 Vac @ 60 Hz |
|
Dielectric Withstand Voltage, RMS, contact-to-contact |
1,000 Vac @ 60 Hz |
|
Insulation Resistance, minimum |
500 mOhm |
|
Remote Powering |
Fully supports the safe delivery of power over LAN cabling described by IEEE 802.3bt (Type 4) and complies with the unmating under electrical load requirements prescribed by IEC 60512-99-002 |
|
Safety Voltage Rating |
150 Vac |
|
Material Specifications |
|
|
Contact Base Material |
Beryllium copper |
|
Contact Plating Material |
Gold |
|
Material Type |
Polycarbonate |
|
Termination Contact Plating |
Tin |
|
Mechanical Specifications |
|
|
Plug Insertion Life, minimum |
750 times |
|
Plug Insertion Life, test plug |
IEC 60603-7 compliant plug |
|
Plug Retention Force, minimum |
50 N | 11.240 lbf |
|
Environmental Specifications |
|
|
Operating Temperature |
-10 °C to +60 °C (+14 °F to +140 °F) |
|
Storage Temperature |
-40 °C to +70 °C (-40 °F to +158 °F) |
|
Flammability Rating |
UL 94 V-0 |
|
Safety Standard |
UL | cUL |
|
Packaging and Weights |
|
|
Included |
Strain relief cap |
|
Packaging quantity |
24 |
Quý khách hàng có nhu cầu mua hàng hoặc nhận báo giá sản phẩm Patch Panel Commscope 24 cổng Cat6 vui lòng liên hệ trực tiếp với chúng tôi qua kênh chat trực tiếp hoặc số hotline trên website để được nhân viên tư vấn hỗ trợ.
