Mô tả

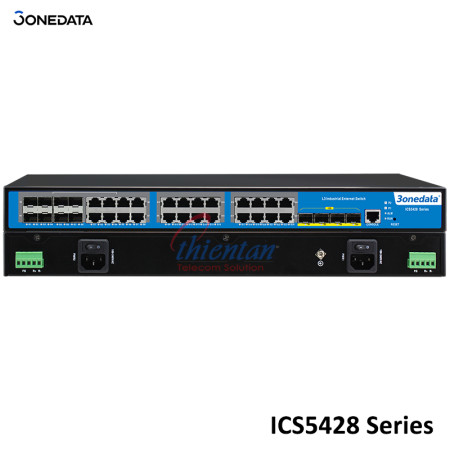

Tổng quan về switch công nghiệp layer 3 28 cổng gigabit/10G của 3onedata ICS5428 Series:
- ICS5428 series là switch công nghiệp 28 cổng Gigabit/10 Gigabit layer 3. Nó cung cấp cổng SFP+ 10G,cổng SFP Gigabit, cổng PoE Gigabit, cổng RJ45 Gigabit và cổng combo RJ45/SFP Gigabit. Switch thiết kế chuẩn rack 1U. Nguồn điện PoE tuân thủ tiêu chuẩn giao thức IEEE802.3af/at và có thể cấp nguồn cho thiết bị qua Ethernet, do đó giảm kết nối cáp của các thiết bị được cấp nguồn. Số cổng kết nối dồi dào, băng thông kết hợp Gigabit/10Gigabit và khả năng truyền tải lượng lớn video, giọng nói và dữ liệu với hiệu suất cao và tốc độ cao đáp ứng các yêu cầu ứng dụng của mạng công nghiệp quy mô lớn.
- Phần mềm quản lý trên switch hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp như ARP, VRRP, RIP, OSPF, BGP, NAT, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, chức năng QoS, chức năng đa hướng tĩnh IGMP Snooping, LLDP, port trunking, port mirror, v.v. Switch có các chức năng quản lý hoàn hảo, hỗ trợ cấu hình cổng, thống kê cổng, xác thực 802.1X, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, phát hiện vòng lặp, v.v. Có thể hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương pháp truy cập khác. Thiết bị cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.
- ICS5428 hỗ trợ nguồn điện AC/DC kép tùy chọn. Nguồn điện đầu vào là hai mạch nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố nhanh chóng. Switch 3onedata áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp có yêu cầu khắc nghiệt về EMC. ICS5428 có thể sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Các tính năng bổ sung của switch ICS5428
- SNMPv1/v2c/v3 được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau
- RMON có thể được sử dụng để giám sát mạng hiệu quả và linh hoạt
- Phản chiếu cổng có thể tiến hành phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi trực tuyến
- QoS hỗ trợ phân loại lưu lượng theo thời gian thực và thiết lập mức độ ưu tiên
- LLDP có thể đạt được khám phá cấu trúc tự động, thuận tiện cho việc quản lý trực
- quan Máy chủ DHCP có thể được sử dụng để phân phối địa chỉ IP với các chiến lược khác nhau
- DHCP Snooping có thể đảm bảo máy khách DHCP nhận được địa chỉ IP từ máy chủ DHCP hợp lệ
- Chức năng chuyển tiếp DHCP có thể nhận ra địa chỉ IP, cổng, cấu hình DNS qua phân đoạn mạng
- Quản lý tệp thuận tiện cho việc cấu hình nhanh chóng thiết bị và nâng cấp trực tuyến
- Quản lý nhật ký ghi lại thông tin khởi động, hoạt động và kết nối
- Quản lý băng thông có thể phân phối hợp lý băng thông mạng, ngăn ngừa trạng thái mạng không thể đoán trước
- Thống kê cổng có thể được sử dụng cho thống kê lưu lượng thời gian thực của cổng
- ARP có thể được sử dụng để phân giải địa chỉ MAC
- Mật khẩu người dùng có thể thực hiện quản lý phân cấp người dùng để cải thiện bảo mật quản lý thiết bị
- ACL có thể tăng cường tính linh hoạt và bảo mật của mạng
- Báo động rơle thuận tiện cho việc khắc phục sự cố của công trường xây dựng
- Ngăn chặn bão có thể hạn chế phát sóng, đa hướng và đơn hướng không xác định
- Cấu hình TELNET và cấu hình SSH đảm bảo truy cập an toàn vào dữ liệu
- VLAN được sử dụng để đơn giản hóa quy hoạch mạng
- Đường truyền cổng có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng để đạt được mức sử dụng băng thông tối ưu
- PIM-DM/PIM-SM, IGMP Snooping, GMRP và đa hướng tĩnh có thể được sử dụng để lọc dữ liệu đa hướng để tiết kiệm băng thông mạng
- Quản lý băng thông và kiểm soát luồng có thể phân phối hợp lý băng thông mạng, ngăn ngừa trạng thái mạng không thể đoán trước
- Cô lập cổng có thể đạt được cô lập cổng trong cùng một VLAN và tiết kiệm tài nguyên VLAN
- Vòng và STP/RSTP/MSTP có thể đạt được dự phòng mạng, ngăn ngừa bão mạng
- Ping, Traceroute, Port Loopback và SFP Chẩn đoán kỹ thuật số có thể đạt được chẩn đoán và khắc phục sự cố mạng
- VRRP, RIP, OSPF, BGP có thể đạt được cấu hình định tuyến động
- NAT ánh xạ địa chỉ IP riêng tư thành địa chỉ IP hợp lệ của mạng bên ngoài, có thể làm chậm quá trình tiêu thụ không gian địa chỉ IP
- Với độ tin cậy và ổn định cao, ERPS có thể tránh được cơn bão phát sóng do vòng lặp dữ liệu gây ra
- PoE có thể cấp nguồn cho thiết bị qua Ethernet, giúp tiết kiệm đáng kể chi phí cung cấp điện cho thiết bị
- Phát hiện vòng lặp có thể loại bỏ hiệu quả ảnh hưởng do vòng lặp cổng gây ra bằng cách phát hiện sự tồn tại của vòng lặp
- IPDT có thể theo dõi trạng thái thiết bị IP và nhận ra tương tác với các ứng dụng khác
Thông số đặt hàng sản phẩm
|
Available Models |
Gigabit |
10 Gigabit |
Power Supply |
||
|
Copper Port |
PoE Port |
Combo Port |
SFP+ |
||
|
ICS5428-16GT8GC4XS-2P220 |
16 |
— |
8 |
4 |
220VAC/DC(100~240VAC/DC) Redundant power supply |
|
ICS5428-16GT8GC4XS-2P48 |
16 |
— |
8 |
4 |
48VDC(36~72VDC) Redundant power supply |
|
ICS5428-16GT8GC4XS-2P24 |
16 |
— |
8 |
4 |
24VDC(18~72VDC) Redundant power supply |
|
ICS5428-16GP8GC4XS-2P48 |
— |
16 |
8 |
4 |
48VDC Redundant power supply |
Thông số kỹ thuật
|
Standard & Protocol |
IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE802.3ae for 10GBase-X SFP+ IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE802.1p for CoS IEEE 802.1X for 802.1X Authentication IEEE 802.1AB for LLDP IEEE 802.3af for PoE IEEE 802.3at for PoE+ |
|
Management |
SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Log Management, Port Statistics, ARP, PoE management |
|
Security |
User permission rating, ACL, 802.1X authentication, port alarm, power alarm, storm suppression, Telnet configuration, SSH configuration, link flapping protection, NAT, DHCP snooping, loop detection |
|
Switch Function |
802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
|
Unicast / Multicast |
Static Multicast, Multicast Passthrough, GMRP, IGMP-Snooping, PIM-SM, PIM-DM |
|
Redundancy Technology |
Ring, STP/RSTP/MSTP, ERPS |
|
Troubleshooting |
Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
|
Routing Technique |
VRRP, RIP, OSPF, BGP |
|
Time Management |
NTP |
|
Interface |
Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption Gigabit PoE:10/100/1000Base-T (X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption; The maximum capacity of a single port is 30W PoE power supply output. Pin 1 and 2 of PoE power supply are positive, while Pin 3 and 6 are negative Gigabit SFP: 100/1000Base-X self-adaptive SFP slot 10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot Combo port: 10/100/1000Base-T(X) RJ45 or 1000Base-X SFP slot Console port: CLI command line management port(RS-232), RJ45 Alarm port: 2 5-pin 5.08mm pitch terminal blocks(relay occupies 2 pins), support 2 relay alarm outputs, current loading capacity is 5A/30VDC or 10A/125VAC |
|
Indicator |
Run indicator, interface indicator power indicator, alarm indicator, PoE indicator |
|
Switch Property |
Transmission mode: store and forward MAC address: 16K Packet buffer size: 12Mbit Backplane bandwidth: 128G |
|
Power Supply |
ICS5428-16GT8GC4XS-2P220 Input voltage: 220VAC (100~240VAC/DC) Redundant power supply: support dual power supply redundancy Overcurrent protection: 5A Access terminal: single-phase socket with rocker switch ICS5428-16GT8GC4XS-2P48 Input voltage: 48VDC (36~72VDC) Redundant power supply: support dual power supply redundancy Overcurrent protection: 3A Connection protection: anti-reverse connection Access terminal: 5-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins) ICS5428-16GT8GC4XS-2P24 Input voltage: 24VDC (18~72VDC) Redundant power supply: support dual power supply redundancy Overcurrent protection: 3A Connection protection: anti-reverse connection Access terminal: 5-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins) ICS5428-16GP8GC4XS-2P48 Input voltage: 48VDC Redundant power supply: support dual power supply redundancy Overcurrent protection: 3A Connection protection: anti-reverse connection Access terminal: 5-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins) |
|
Power Consumption |
No-load: 10.5W@220VAC Full-load: 25.3W@220VAC PoE device with POE load, the maximum power is 240W |
|
Working Environment |
Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
|
Physical Characteristic |
Housing: IP30 protection, metal Installation: 19-inch 1U rack mounting Weight: 3940g Dimension (W x H x D): 440.4mm×44mm×304.8mm |
|
Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 Air discharge:± 8kV Contact discharge: ±6kV IEC 61000-4-4 (EFT, electrical fast transient), Level 3 Power supply: ±2kV Signal: ±1kV IEC 61000-4-5 (Surge), Level 3 Power supply: differential mode±1kV, common mode±2kV Signal: differential mode±1kV, common mode±2kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
|
Authentication |
CE, FCC, RoHS |
