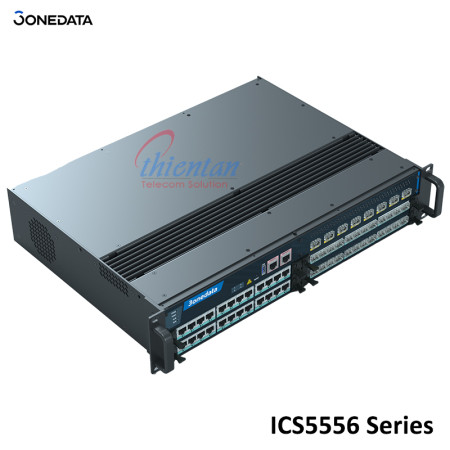

Tổng quan về Bộ chuyển mạch Ethernet được quản lý lớp 3 56 cổng 10G của 3onedata ICS5556 Series:
- ICS5556 series là switch công nghiệp layer 3 với 56 cổng Gigabit/10Gigabit, áp dụng thiết kế cấu trúc mô-đun và hỗ trợ nhiều tùy biến khi kết hợp khung và bo mạch. Khung chính hỗ trợ 8 khe cắm SFP + 10Gigabit, board card hỗ trợ 12 khe cắm SFP Gigabit hoặc RJ45 (tùy chọn). Toàn bộ switch được thiết kế lắp rack 2U. Switch được trang bị số lượng cổng kết nối lớn, băng thông kết hợp Gigabit/10Gigabit và khả năng truyền tải lượng lớn video, giọng nói cùng dữ liệu với hiệu suất cao và tốc độ cao đáp ứng các yêu cầu ứng dụng của mạng công nghiệp quy mô lớn.
- Phần mềm quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp như ARP, VRRP, RIP, OSPF, BGP, NAT, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, chức năng QoS, chức năng đa hướng tĩnh IGMP Snooping, PIM, LLDP, port trunking, port mirror, v.v. Thiết bị có các chức năng quản lý hoàn hảo, hỗ trợ cấu hình cổng, thống kê cổng, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, phát hiện vòng lặp, v.v. Switch hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương pháp truy cập khác. Hệ thống quản lý mạng có thể mang đến cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và thao tác dễ dàng, thuận tiện.
- Có thể sử dụng nút RESET để khởi động lại thiết bị và khôi phục cài đặt gốc. Switch hỗ trợ nguồn điện AC dự phòng. Nguồn điện đầu vào là hai mô-đun độc lập có thể đảm bảo thiết bị hoạt động bình thường khi một nguồn điện bị hỏng. Khi nguồn điện hoặc liên kết bị lỗi liên kết, đèn báo ALM sẽ sáng và phát báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ phát báo động để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp có yêu cầu khắc nghiệt về EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Các tính năng bổ sung của sản phẩm:
- SNMPv1 / v2c / v3 được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau
- RMON có thể được sử dụng để giám sát mạng hiệu quả và linh hoạt
- Tính năng phản chiếu cổng có thể tiến hành phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi trực tuyến
- QoS hỗ trợ phân loại lưu lượng theo thời gian thực và thiết lập mức độ ưu tiên
- LLDP có thể đạt được khám phá cấu trúc tự động, thuận tiện cho việc quản lý trực quan
- Máy chủ DHCP có thể được sử dụng để phân phối địa chỉ IP với các chiến lược khác nhau
- DHCP Snooping có thể đảm bảo máy khách DHCP nhận được địa chỉ IP từ máy chủ DHCP hợp pháp
- Chức năng chuyển tiếp DHCP có thể nhận ra địa chỉ IP, cổng, cấu hình DNS qua phân đoạn mạng
- Quản lý tệp thuận tiện cho thiết bị cấu hình nhanh và nâng cấp trực tuyến
- Quản lý nhật ký ghi lại thông tin khởi động, vận hành và kết nối
- Quản lý băng thông có thể phân phối hợp lý băng thông mạng, ngăn ngừa trạng thái mạng không thể đoán trước
- Thống kê cổng có thể được sử dụng cho thống kê lưu lượng thời gian thực của cổng
- ARP có thể được sử dụng để phân giải địa chỉ MAC
- Mật khẩu người dùng có thể thực hiện quản lý phân cấp người dùng để cải thiện bảo mật quản lý thiết bị
- ACL có thể tăng cường tính linh hoạt và bảo mật của mạng
- Ngăn chặn bão có thể hạn chế phát sóng, đa hướng không xác định và đơn hướng
- Cấu hình TELNET và cấu hình SSH đảm bảo truy cập an toàn vào dữ liệu
- VLAN được sử dụng để đơn giản hóa quy hoạch mạng
- Chuyển kênh cổng có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng để đạt được mức sử dụng băng thông tối ưu
- PIM-DM/PIM-SM, IGMP Snooping và đa hướng tĩnh có thể được sử dụng để lọc dữ liệu đa hướng để tiết kiệm băng thông mạng
- Quản lý băng thông và kiểm soát luồng có thể phân phối hợp lý băng thông mạng, ngăn ngừa trạng thái mạng không thể đoán trước
- Cô lập cổng có thể đạt được cô lập cổng trong cùng một VLAN và tiết kiệm tài nguyên VLAN
- SW-Ring và STP/RSTP/MSTP có thể đạt được dự phòng mạng, ngăn ngừa bão mạng
- Ping, Traceroute, Port Loopback và SFP Chẩn đoán kỹ thuật số có thể đạt được chẩn đoán và khắc phục sự cố mạng
- VRRP, RIP, OSPF, BGP có thể đạt được cấu hình định tuyến động
- NAT ánh xạ địa chỉ IP riêng tư đến hợp pháp Địa chỉ IP của mạng bên ngoài, có thể làm chậm việc sử dụng không gian địa chỉ IP
- Với độ tin cậy và ổn định cao, ERPS có thể tránh được cơn bão phát sóng do vòng lặp dữ liệu gây ra
- Phát hiện vòng lặp có thể loại bỏ hiệu quả ảnh hưởng do vòng lặp cổng gây ra bằng cách phát hiện sự tồn tại của vòng lặp
Thông số đặt hàng sản phẩm:
| Available Models | Type | Gigabit | 10 Gigabit | Power Supply | |
| RJ45 | SFP | SFP+ | |||
| ICS5556-24GT24GS8XS-2P220 | Complete machine | 24 | 24 | 8 | 100~240VAC |
| ICS5556-MAIN-2P220 | Frame | — | — | 8 | Redundant power supply |
| ICS5556-IM-12GT | Board card | 12 | — | — | — |
| ICS5556-IM-12GS | Board card | — | 12 | — | |
Thông số kỹ thuật
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE802.3ae for 10GBase-X SFP+ IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP ITU-T G.8032 for ERPS |
| Management | SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server/Relay, File Management, Log Management, Port Statistics, ARP |
| Security | User permission rating, ACL, NAT, port alarm, power alarm, storm suppression, Telnet/SSH configuration, DHCP Snooping, link flapping protection, aggregation protection, loop detection |
| Switch Function | 802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast | Static Multicast, Multicast Routing, IGMP-Snooping, PIM-SM, PIM-DM |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting | Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
| Routing Technique | VRRP, RIP, OSPF, BGP |
| Time Management | NTP |
| Interface |
10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot Gigabit SFP: 100/1000Base-X self-adaptive SFP slot Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption USB interface: Type-A USB 2.0 Female, support system debugging and configuration file management CONSOLE port: CLI command line management port(RS-232), RJ45 MANAGER port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption for device network management |
| Indicator | Power indicator, alarm indicator, running indicator, interface indicator |
| Switch Property | Transmission mode: store and forward MAC address: 96K Packet buffer size: 32Mbit Backplane bandwidth: 256G |
| Power Supply | 100~240VAC redundant power supply, single-phase socket with rocker switch |
| Power Consumption | Full-load: ≤ 60W@220VAC (all board cards and the complete machine are copper ports, under high temperature environment), ≤ 90W@220VAC (all board cards and the complete machine are fiber ports, under high temperature environment) |
| Working Environment | Operating temperature: -40~60℃ Storage temperature:-40~60℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP30 protection, metal Installation: 19-inch 2U rack mounting Dimension (W x H x D): 482.6mm×88.3mm×374.3mm (lugs are included) Weight: ≤ 9.5kg (complete machine) |
| Industrial Standard |
IEC61000-4-2 (ESD, electrostatic discharge), Level 3 IEC61000-4-4 (EFT, electrical fast transient), Level 3 IEC61000-4-5 (Surge), Level 3 Shock: IEC 60068-2-27 |
| Authentication | CE, FCC, RoHS |
