Media converter hay còn gọi là bộ chuyển đổi quang điện thường được sử dụng theo cặp để liên kết các hệ thống mạng lan sử dụng cáp mạng với nhau, từ đó mở rộng khoảng cách truyền. Tuy nhiên, trong một mạng lưới chuyển đổi đa phương tiện được ghép nối như vậy, nếu liên kết cáp quang hoặc đồng ở một bên bị lỗi, thiết bị ở bên kia sẽ tiếp tục hoạt động mặc dù không có dữ liệu được truyền đi và sẽ không báo lỗi cho quản trị viên hệ thống. Chức năng FEF và LFP là giải pháp hoàn hảo cho vấn đề này.

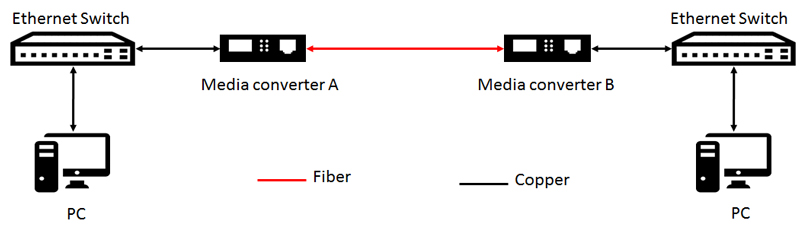

Hoạt động bình thường của 1 bộ chuyển đổi quang điện
Tính năng FEF của bộ chuyển đổi quang điện là gì?
FEF là kí hiệu viết tắt của Far End Fault. Đây là một giao thức tuân theo tiêu chuẩn IEEE 802.3u để nhận biết lỗi liên kết dữ liệu từ xa trong mạng. Với chức năng FEF trên bộ chuyển đổi quang điện, người quản trị mạng rất dễ dàng phát hiện ra các lỗi trên các liên kết của bộ chuyển đổi quang điện sợi quang. Khi lỗi liên kết sợi quang được phát hiện, bộ chuyển đổi quang điện ở phía này sẽ truyền tín hiệu lỗi đầu xa qua kết nối sợi quang để thông báo cho bộ chuyển đổi quang điện khác ở đầu xa rằng lỗi đã xảy ra. Khi đó, cả hai liên kết đồng kết nối với liên kết cáp quang sẽ tự động bị ngắt kết nối. Bằng cách sử dụng bộ chuyển đổi quang điện FEF, lỗi trên liên kết có thể được phát hiện và khắc phục sự cố ngay lập tức, ngăn không cho dữ liệu được truyền đến một liên kết bị lỗi bằng cách cắt liên kết bị lỗi và gửi lỗi đầu cuối đến bộ chuyển đổi quang điện.
Hoạt động của FEF trên bộ chuyển đổi quang điện

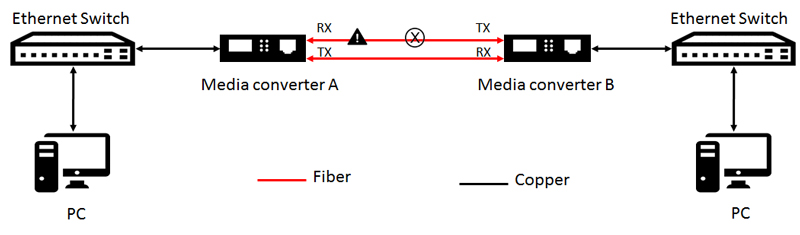

1. Nếu có lỗi xảy ra ở đầu cuối RX của kết nối sợi quang, tính năng FEF của bộ chuyển đổi quang điện sẽ phát hiện lỗi.

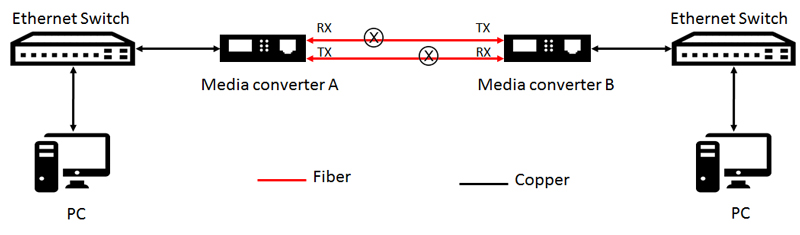

2. Sau đó converter quang A gửi lỗi đầu xa đến converter quang B để thông báo rằng lỗi đã xảy ra ở đầu RX, điều này sẽ vô hiệu hóa việc truyền cáp quang TX của converter quang A.

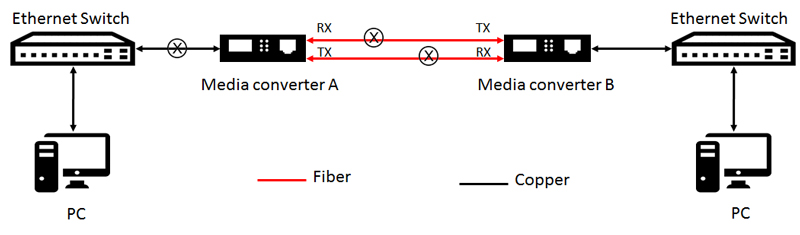

3. Converter quang A gỡ bỏ liên kết RJ45 của nó. Trên công tắc Ethernet tương ứng, đèn LED hiển thị trạng thái đã ngắt kết nối liên kết.
4. Ở phía bên kia, converter quang B cũng gỡ bỏ liên kết RJ45 của nó. Đèn LED của công tắc được kết nối hiển thị trạng thái mất kết nối.
Tính năng LFP của bộ chuyển đổi quang điện
LFP (Link Fault Pass Through) có nghĩa là lỗi liên kết của bộ chuyển đổi quang điện ở một bên (phía cục bộ) sẽ được chuyển đến bộ chuyển đổi quang điện ở phía bên kia (phía từ xa). Nó được sử dụng để giám sát các liên kết đồng kết nối với bộ chuyển đổi quang điện từ thiết bị cục bộ. Khi một liên kết đồng bị lỗi, bộ chuyển đổi quang điện sẽ chuyển trạng thái không thành công trong suốt liên kết, lấy liên kết sợi ở giữa và liên kết đồng ở đầu đối diện. Do đó, chức năng LFP trên bộ chuyển đổi quang điện có thể cảnh báo ngay lập tức cho quản trị viên mạng về sự cố liên kết và đưa ra giải pháp hiệu quả để giám sát mạng, có thể giảm thiểu tổn thất do sự cố liên kết gây ra.
Hoạt động của LFP trên bộ chuyển đổi quang điện

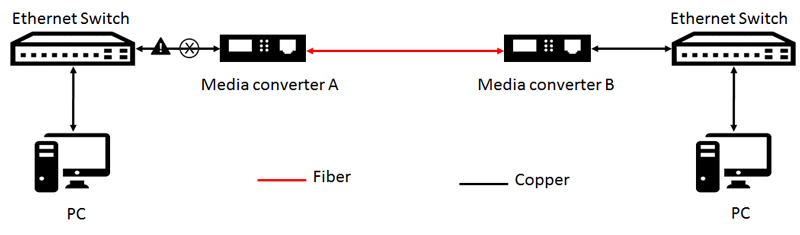

1. Dây mạng đến converter quang A bị lỗi.

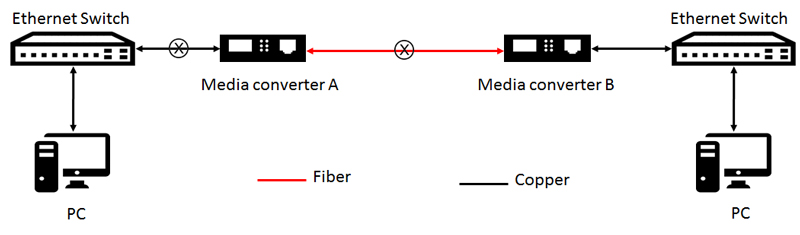

2. LFP trên converter quang A thông báo cho converter quang B về lỗi liên kết cáp mạng và tắt kết nối cáp quang với converter B.
3. Converter quang B vô hiệu hóa kết nối cáp mạng của nó, công tắc bên phải sẽ hiển thị trạng thái liên kết xuống trên đèn LED tương ứng.
Ghi chú:
- Nếu bạn định bật chức năng FEF và LFP trên bộ chuyển đổi quang điện, hãy đảm bảo sử dụng bộ chuyển đổi quang điện theo một cặp và cả hai thiết bị phải hỗ trợ FEF và LFP. Ngoài ra, hãy nhớ chọn cùng một thương hiệu và mô hình cho hai bên của kết nối.
- Kiểm tra các chức năng bạn định sử dụng trước khi thực sự triển khai các chức năng trên một mạng đang hoạt động.
- Đảm bảo tìm kiếm lời khuyên chuyên gia từ nhà cung cấp hệ thống của bạn.
Phần kết luận
Cả hai chức năng FEF và LFP trên bộ chuyển đổi quang điện đều có tầm quan trọng thiết yếu. Các bộ chuyển đổi quang điện FEF và LFP được các quản trị viên mạng ưu ái rất nhiều trong việc chẩn đoán và khắc phục sự cố mất mạng, do đó thúc đẩy hoạt động bình thường của toàn bộ liên kết.
