CÁC KÍ HIỆU TRÊN ĐÈN CỦA CONVERTER QUANG GNETCOM GNC-1111S-20 (đèn trên converter quang NETLINK- HTB3100 báo tương đương)
Đèn trên Converter quang được chia thành 2 hàng dọc FX và TX, 3 hàng ngang là (Ngõ vào, tín hiệu truyền nhận, ngõ ra). Khi hoạt động cả 6 đèn sẽ sáng (với Converter quang điện 10/100), 2 đèn giữa (Link/Act) sáng nhấp nháy liên tục.
Các kí hiệu viết tắt được viết trên đèn:
- PWR: đèn nguồn
- Link/Activity: đèn dữ liệu truyền nhận
- FX: Là chuẩn cho công nghệ truyền sử dụng cáp quang
- TX: Là công nghệ trong mạng Fast Ethernet, cho phép truyền tín hiệu bằng cắp đồng xoắn đôi
- FDX: Là đèn chế độ Full Duplex. Khi đèn không sáng thì cổng Fast Ethernet đang ở chế độ Half Duplex. Hiện tại hầu hết các Converter quang điện có thể tự động điều chỉnh chế độ Duplex trên cổng TX và thể hiện trạng thái trên đèn LED phía trước.
HỆ THỐNG MẠNG LAN VÀ INTERNET SỬ DỤNG CONVERTER QUANG ĐIỆN

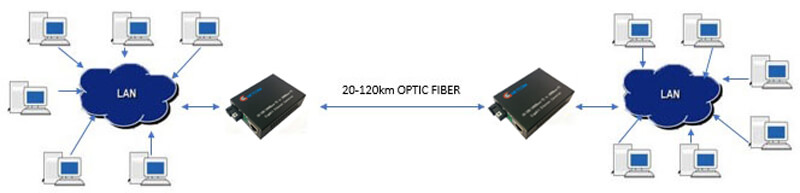

Hệ thống mạng LAN sử dụng một đôi Converter quang điện 1 FO

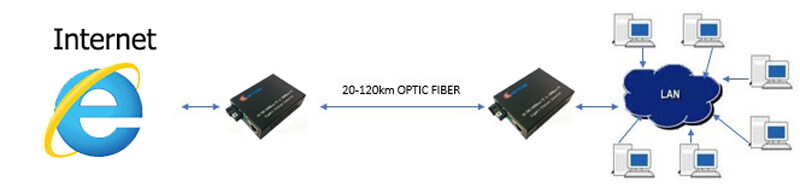

Hệ thống mạng Internet sử dụng Converter quang điện
Trạng thái trên converter quang điện 10/100M
1. Trường hợp mất tín hiệu quang, 2 đèn Link/Act của hàng FX bị tắt: Lúc này chúng ta phải kiểm tra Dây nhảy quang nối từ Converter quang điện vào hộp phối quang (ODF quang) xem có bị đứt không, Hoặc đầu Fastconect có bị lỏng hay không ?. Tiếp đến ta kiểm tra đường cáp quang nối từ ODF quang điểm bên này sang ODF đầu bên kia có thể kiểm tra bằng cách dùng đèn Laser" Hay còn gọi là bút soi thông quang " hoặc nguồn sáng mạnh soi ở một đầu để kiểm tra thông quang (Với hệ thống mạng Internet sử dụng Converter quang điện đoạn cáp quang này do nhà cung cấp dịch vụ quản lý, ta gọi cho nhân viên nhà mạng đến khắc phục đường truyền)
Converter quang - Bộ chuyển đổi quang điện 10/100 Mbps mất tín hiệu quang
2.Trường hợp mất kết nối LAN từ Switch đến Converter quang điện, đèn hàng TX và đèn FDX sẽ bị mất: Thử dùng cổng khác trên Switch mạng. Kiểm tra dây cáp mạng nối từ Bộ chuyển đổi quang điện vào Switch (với hệ thống mạng Internet sử dụng Converter quang điện ta kiểm tra dây cáp từ Media converter vào Modem và từ Modem vào Switch) được kết nối đúng chưa, Cáp mạng phải được cắm chắc chắn tại tất cả các kết nối. Nếu cáp được cắm tốt mà vẫn chưa có mạng ta dùng cáp mạng khác thay thế.
Bộ chuyển đổi quang điện 10/100Mbps mất tín hiệu LAN
3.Trong trường hợp sáng đủ 6 đèn mà kết nối vẫn down: có nhiều trường hợp Bộ chuyển đổi quang điện, Modem, Switch bị treo ta cần khởi động lại. Trường hợp ta không tìm ra ngay điểm xảy ra sự cố ta chia mạng thành các đoạn nhỏ để dễ dàng xử lý
Converter quang điện 10/100Mbps mất kết nối mạng nhưng đèn vẫn sáng
Trạng thái trên Converter quang điện 1GB
Khi mất tín hiệu quang, đèn FX sẽ tắt, Converter quang điện sẽ còn 4 đèn sáng
Converter quang – Bộ chuyển đổi quang điện 1G khi mất tín hiệu quang
Khi mất kết nối LAN từ Switch đến Converter quang điện 2 đèn hàng TX sẽ mất, lúc này chỉ còn FX và đèn nguồn trên Converter quang sáng
Bộ chuyển đổi quang điện 1GB mất kết nối LAN
Khi Converter quang điện sáng đủ 5 đèn mà kết nối vẫn bị mất: ta nên kiểm tra xem thiết bị như Switch hoặc Bộ chuyển đổi quang điện có bị treo không và khới động lại, kết hợp với việc phần đoạn mạng thành những đoạn nhỏ để tìm điểm xảy ra sự cố giúp ta khắc phục nhanh hơn.
Converter quang điện 1G sáng đèn nhưng mất kết nối
