Hiện nay cáp quang single mode (SMF) và cáp quang multi mode (MMF) được sử dụng rộng rãi cho các thiết bị chuyển đổi quang, nhưng đôi khi bạn vẫn băn khoăn về sự khác biệt giữa sợi quang single mode và sợi quang multi mode vẫn còn nhiều điều khó hiểu. Bài viết dưới đây sẽ tập trung vào cấu tạo cơ bản, khoảng cách sợi quang, băng thông… để so sánh sự khác nhau cơ bản giữa sợi quang single mode và sợi quang multi mode.
Tổng quan về chủng loại cáp: single mode và multi mode

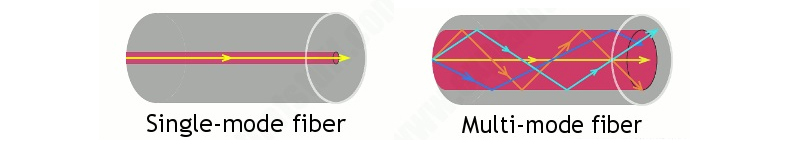

Chế độ truyền sóng
Cáp quang single mode là loại cáp quang cho phép truyền ánh sáng theo 1 chế độ - ‘chế độ truyền sóng nằm ngang’ qua sợi quang. Trong khi đó, cáp quang multimode là loại cáp quang cho phép truyền nhiều chế độ ánh sáng qua 1 sợi quang.

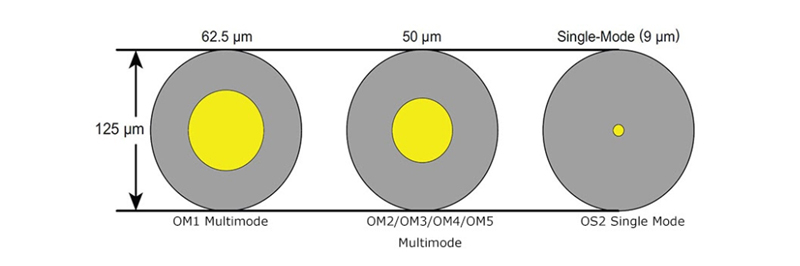

Đường kính lõi
Đường kính lõi sợi single mode nhỏ hơn nhiều so với sợi multi mode. Đường kính lõi điển hình của nó là 9 µm ngay cả khi có những lõi khác. Và đường kính lõi sợi quang multi mode thường là 50 µm và 62,5 µm, cho phép nó có khả năng "thu thập ánh sáng" cao hơn và đơn giản hóa các kết nối. Đường kính vỏ bọc của sợi quang single mode và multi mode là 125 µm.

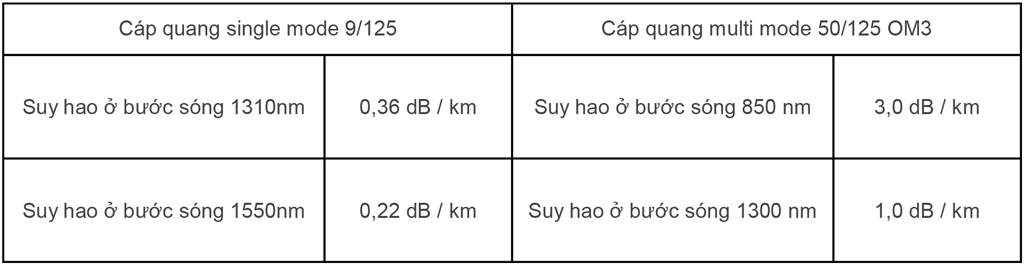

Sự suy hao của sợi multi mode cao hơn sợi SM vì đường kính lõi lớn hơn. Lõi sợi quang của cáp quang single mode rất hẹp, do đó ánh sáng đi qua các sợi cáp quang này không bị phản xạ quá nhiều lần, điều này giúp cho sự suy hao ở mức tối thiểu.
Bước sóng & Nguồn sáng
Do kích thước lõi lớn của sợi quang multi mode, một số nguồn sáng giá rẻ như đèn LED (điốt phát quang) và VCSEL (laze phát quang bề mặt khoang dọc) hoạt động ở bước sóng 850nm và 1300nm được sử dụng trong cáp quang multi mode. Trong khi sợi quang single mode thường sử dụng tia laser hoặc điốt laser để tạo ra ánh sáng chiếu vào cáp. Và bước sóng sợi quang single mode thường được sử dụng là 1310 nm và 1550 nm.
Băng thông
Băng thông của sợi quang multi mode bị giới hạn bởi chế độ ánh sáng của nó và băng thông tối đa hiện tại là 28000MHz * km của sợi OM5. Trong khi băng thông cáp quang single mode là không giới hạn về mặt lý thuyết vì nó chỉ cho phép một chế độ ánh sáng đi qua tại một thời điểm.
Khoảng cách truyền tải của cáp quang single mode so với cáp quang multi mode
Được biết, sợi quang single mode thích hợp cho các ứng dụng đường dài, trong khi sợi quang multi mode được thiết kế để chạy đường ngắn. Sau đó, khi nói đến khoảng cách sợi quang single mode và multi mode, sự khác biệt có thể định lượng là gì?

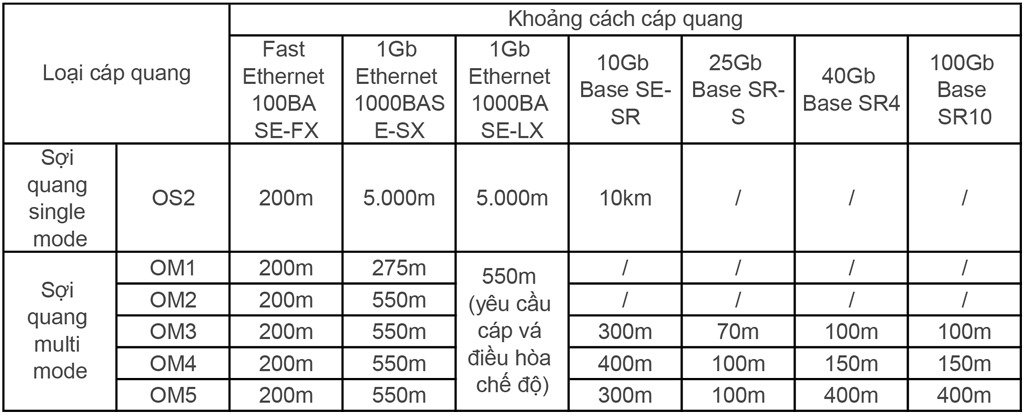

Từ biểu đồ, chúng ta có thể thấy rằng khoảng cách sợi quang single mode dài hơn nhiều so với cáp quang multi mode ở tốc độ dữ liệu từ 1G đến 10G, nhưng sợi quang multi mode OM3 / OM4 / OM5 hỗ trợ tốc độ dữ liệu cao hơn. Bởi vì sợi quang multi mode có kích thước lõi lớn và hỗ trợ nhiều hơn một chế độ ánh sáng, khoảng cách sợi quang của nó bị giới hạn bởi sự phân tán theo phương thức là hiện tượng phổ biến trong sợi quang chỉ số bước multi mode. Trong khi sợi quang single mode thì không. Đó là sự khác biệt cơ bản giữa chúng. Ngoài ra, sợi quang single mode OS2 có thể hỗ trợ khoảng cách xa hơn trong các liên kết 40G và 100G, không được liệt kê trong bảng.
