Mô tả

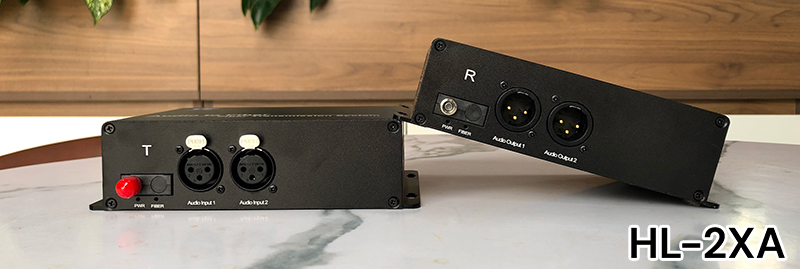

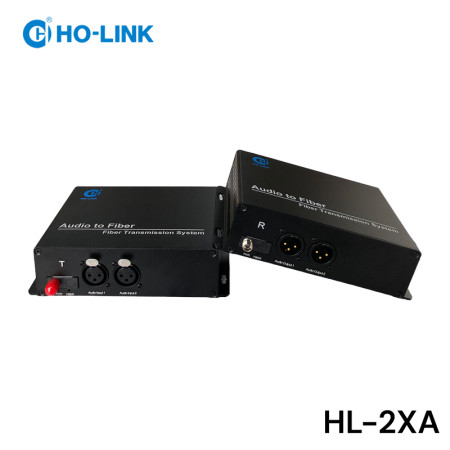

Bộ chuyển đổi audio sang quang 2 kênh XLR HL-2XA thương hiệu HO-LINK là thiết bị truyền dẫn tín hiệu audio cân bằng đi xa theo 1 chiều. Bộ chuyển đổi audio sang quang HO-LINK bao gồm 1 thiết bị truyền và 1 thiết bị nhận hỗ trợ âm thanh được mã hóa kỹ thuật số 16-bit truyền dẫn trên cáp quang khoảng cách tối đa 20km.
Bộ chuyển đổi audio sang quang XLR 2 kênh HO-LINK thường được sử dụng trong các ứng dụng như: Sân khấu, nhà hát, sân vận động, công viên theo chủ đề, studio, broadcast, âm thanh CCTV và ứng dụng AV chuyên nghiệp. Bộ chuyển đổi XLR sang quang có thể hoạt động độc lập hoặc gắn trên rack-mount. Plug and play - việc cài đặt và vận hành không cần điều chỉnh và không bao giờ cần điều chỉnh đường quang. Thiết bị được trang bị đèn led giúp theo dõi trạng thái vận hành của thiết bị.

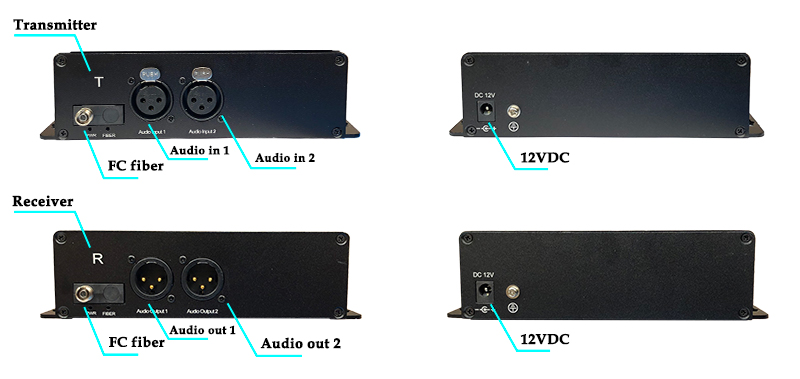

Giao diện cổng kết nối bộ audio sang quang 2 kênh XLR
Thông tin đặc trưng của bộ chuyển đổi audio sang quang XLR HO-LINK:
- Hỗ trợ 2 kênh truyền chuyển tiếp âm thanh cân bằng
- Phát âm thanh cân bằng tương tự tiêu chuẩn
- Sử dụng FPGA, mã hóa/giải mã kỹ thuật số và công nghệ phục hồi đồng hồ, tích hợp cao và ổn định cao
- Giao diện âm thanh là giao diện cân bằng đầu XLR Cannon, dải động cao 100dB
Tự động lọc thông cao, cách ly DC offset - Hệ thống kiểm soát tiếng ồn thông minh; Đối với sóng nghiêng tăng hoặc giảm nhẹ và tiếng ồn tương tự với SNR 100dB khi hoạt động không có tiếng nổ
- Giao diện âm thanh ở chế độ chống sét cấp 3, lên đến chế độ vi sai iec61000-4-5 (8/20μs): 6KV
- Tương thích với chế độ đơn và đa chế độ, khoảng cách truyền đa chế độ là 1KM, khoảng cách truyền đơn chế độ 20KM, hỗ trợ khoảng cách truyền tùy chỉnh lên tới 100KM
- Đèn báo trạng thái LED để theo dõi trạng thái hoạt động của thiết bị
- Plug and play, không cần thiết lập
- Thiết bị được sử dụng theo cặp. Lưu ý rằng các thiết bị được phân biệt giữa máy phát và máy thu

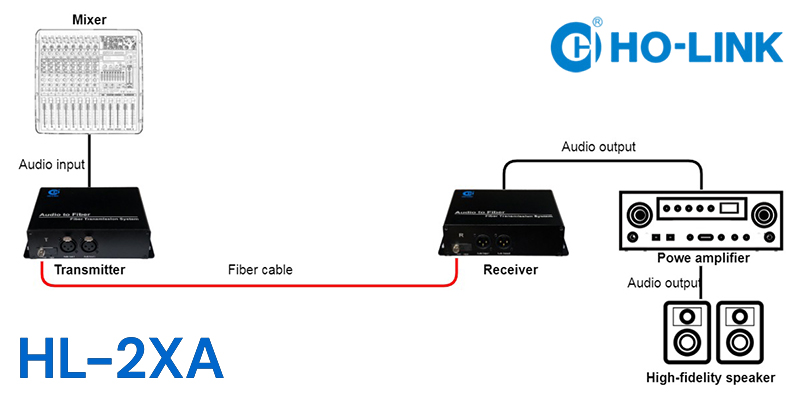

Mô hình kết nối bộ chuyển đổi âm thanh XLR qua quang HO-LINK HL-2XA
Lưu ý: Sơ đồ kết nối chỉ mang tính chất tham khảo
- Không kết nối trực tiếp tín hiệu khuếch đại công suất âm thanh với bộ chuyển đổi audio sang quang để tránh làm cháy thiết bị
- Mỗi cổng kết nối XLR (cổng carnon) của thiết bị là 1 kênh đơn âm
Thông số kỹ thuật
| Fiber index | ||
| Wavelength | 1310nm/1550nm | |
| Tx power | ＞-7db | |
| Rx sensitivity | ＞-24db | |
| Fiber connector | FC（SC,ST,LC optional） | |
| Audio index | ||
| Signal level | 0.5-4Vp-p | |
| Dynamic bandwidth | 101 dB | |
| Total harmonic distortion (THD) | -90 dB | |
| Sampling frequency | 192 KHz | |
| Audio A/D sampling | 24 Bit | |
| Signal to noise ratio（SNR） | 100 dB | |
| Amplitude frequency characteristic | ≤±0.5 dB | |
| Audio input/output impedance | 600 Ω balance | |
| Audio maximum input/output voltage | 0~4V /0~2.5V | |
| Audio gain | ±0.1 dB | |
| Maximum input level | ≥9.5 dBm | |
| Non-linear distortion | ≤0.2% | |
| Audio physical interface | Cannon head female（transmit） | |
| Cannon head male（receive） | ||
| Environment index | ||
| Operating temperature | -20°C ~ 70°C | |
| Storage temperature | -40°C ~ 85°C | |
| Relative humidity | 5 to 95%（non-condensing） | |
| Working life | ＞100, 000hours | |
| Power supply mode | ||
| Desktop | DC 12V1A | |
| Rack | AC 110~240V 50/60Hz | |
| Other index | ||
| Dimensions | 167*114*45mm | |
