Mô tả
Kể từ ngày 01/11/2025, mã hàng HL-HDMI-120T/R được thương hiệu HO-LINK thay thế sang mã HL-HD-120T/R với tính năng tương đương.
Thiết kế mới nổi bật của bộ kéo dài HDMI qua cáp mạng 120M có tính năng thông switch.

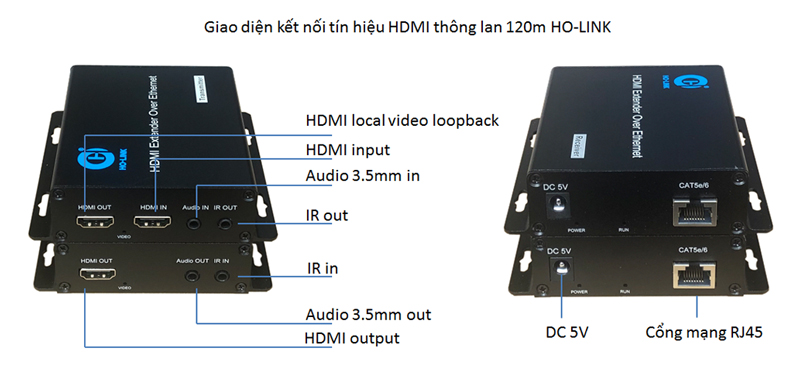

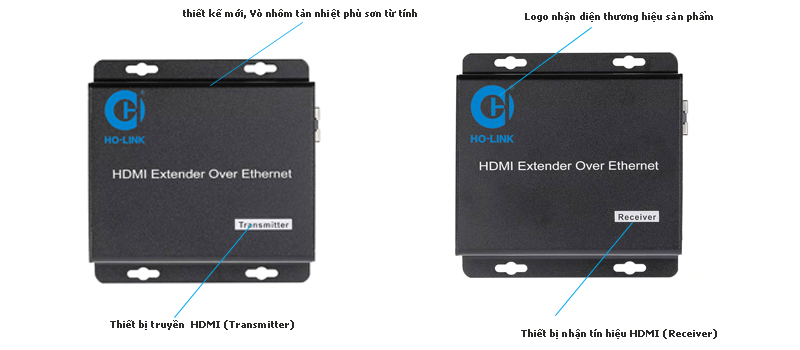

Tính năng nổi bật bộ HDMI 120M. Được thiết kế mới vỏ nhôm giúp thiết bị tản nhiệt tốt trong điều kiện thời tiết khắc nghiệt-20°C ~70°C, bề mặt được phủ sơn từ tính cùng Logo màu xanh nhận hiện thương hiệu sản phẩm chính hãng HOLINK. Ngoài ra vớimẫu mới nàycòn được bổ sung thêm cổng HDMI LOOP tại vị trí thiết bị truyền TX giúp kết nối thêm màn hình và không cần thêm bộ chia HDMI nào khác, cùng cổng Audio âm thanh rời chuẩn 3.5mm, cổng giao tiếp điều khiển hồng ngoại IR. Giúp thiết bị đáp ứng đầu đủ các yêu cầu và sự thích nghi của hệ thống giải trí Âm thanh, hình ảnh...

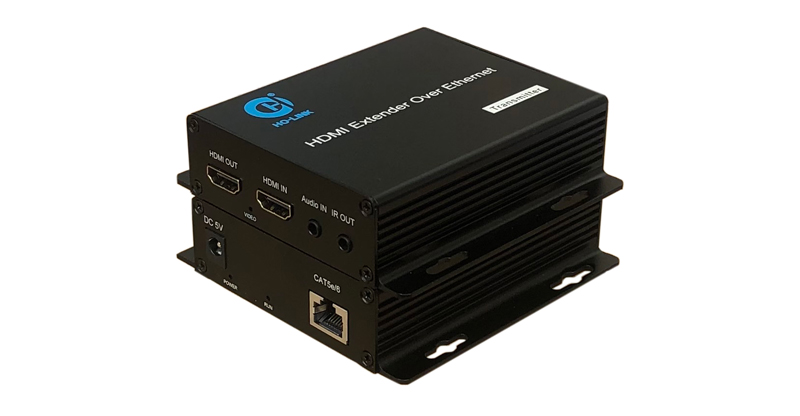

HL-HD-120T/R thương hiệu HO-LINK
Bộ Kéo dài HDMI qua dây mạng tuân theo chuẩn HDCP, sử dụng IP Ethernet switch thông thường cho việc mở rộng và phân phối tín hiệu truyền dẫn từ bộ truyền và Nhận
Truyền tín hiệu HDMI 1080p đi xa tới 120m thông qua cáp UTP Cat5e/6 (cáp đồng tiêu chuẩn) có thể truyền xa 450M thông qua 3 tầng mạng.
Hỗ trợ chế độ truyền Multicasting và Broadcasting, Point-to-Point, Point-to-Many, Many-to-Many cho đầu vào và đầu ra. Hỗ trợ tối đa 1 thiết bị truyền 253 thiết bị nhận
Bộ chuyển đổi HDMI qua cáp mạng 120M truyền tín hiệu hình ảnh HD thông qua 1 sợi dây mạng và Có thể truyền tín hiệu tối đa qua 3 tầng switch mắc nối tiếp-Convert HDMI to Lan

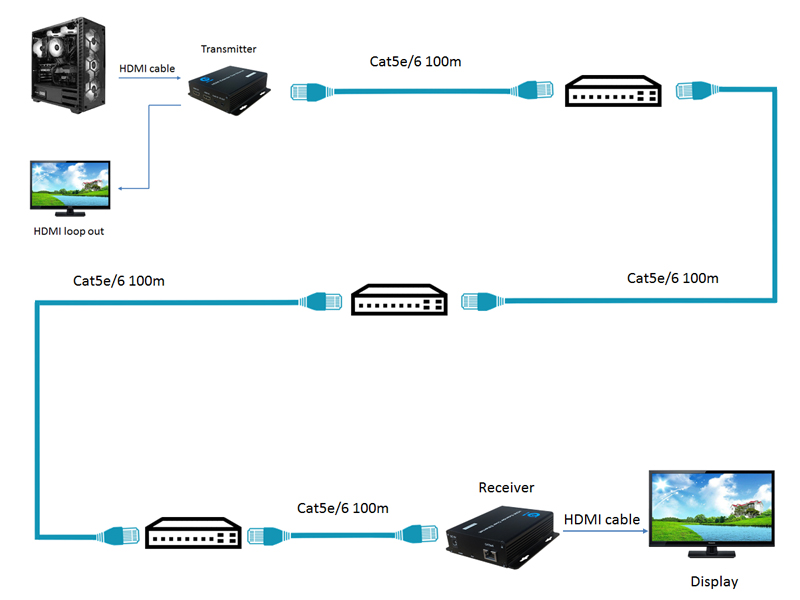

Hình ảnh: Mô hình kết nối HDMI qua nhiều tầng Switch mạng
Thiết bị tuân theo chuẩn HDCP (Tựđộng cấp phát HDCP cho từng thiết bị truyền và nhận tín hiệu)
Sử dụng IP Ethernet switch thông thường cho việc mở rộng và phân phối tín hiệu
Truyền tín hiệu HDMI 1080P đi xa tới 120m thông qua cáp UTP Cat5e/6
Ngoài ra bộ chuyển đổi HDMI 120M có thể hoạt động kết nối với nhau thông qua các tầng Switch mạng LAN

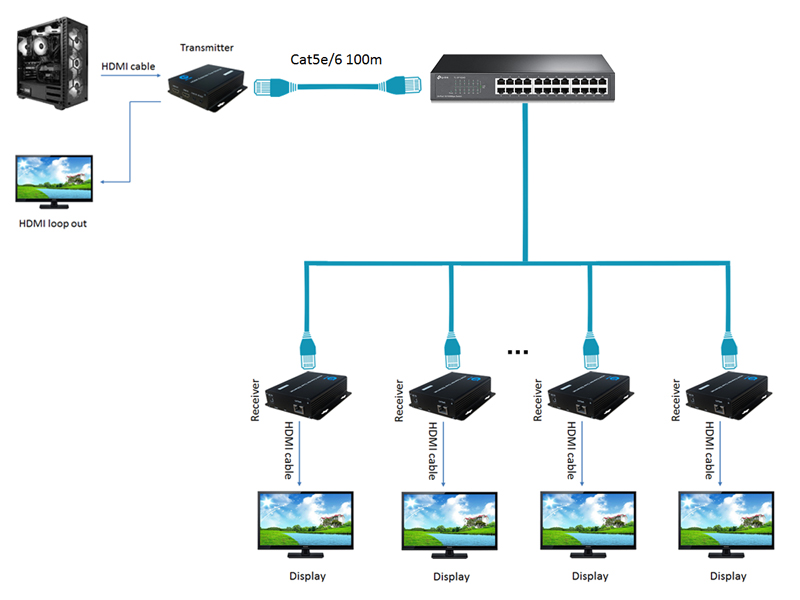

Hình ảnh: Mô hình kết nối 1 truyền nhiều nhận HDMI qua Switch
Ứng dụng: Bộ chuyển đổi Tín hiệu HDMI qua dây cáp mạng trong thi công Camera giám sát, chuyển đổi tín hiệu HDMI cho các đầu kỹ thuật số, may tính, máy chiếu...

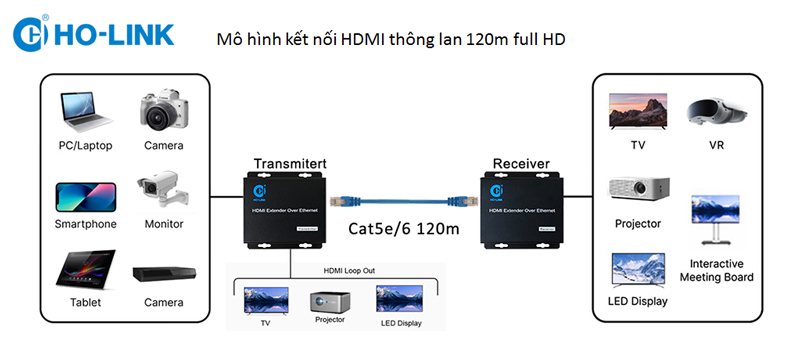

Giải pháp kết nối HDMI thông lan 1 truyền nhiều nhận của bộ kéo dài HDMI 120m
- HDMI 1 truyền 2 nhận thông lan 120m Holink
- HDMI 1 truyền 3 nhận thông lan 120m Holink
- HDMI 1 truyền 4 nhận thông lan 120m Holink
- HDMI 1 truyền 5 nhận thông lan 120m Holink
Bạn cũng có thể tham khảo thêm các dòng thiết bị chuyển đổi tín hiệu HDMI/VGA qua cáp mạng như:
- Bộ kéo dàiHDMI 50M DTECH DT-7073
- Bộ kéo dàiHDMI 60M DTECH DT-7009C
- Bộ kéo dàiHDMI 120Mthông lan HL-HD-120TR
- Bộ kéo dàiHDMI 200M có cổngUSB HL-HD-200KVM
- Bộ kéo dài HDMI 120M 4K có cổng usb HL-HD-120KVM-4K
- Bộ kéo dài VGA 100m có usb DTECH
Thông số kỹ thuật
| Video index | |
| Video version | HDMI 1.3 (full-digital) |
| HDCP protocol | 1.2 |
| Maximum pixel clock | 148.5MHZ |
| Resolution | 1920 x 1080p @ 59.94/60Hz 1920 x 1080p @ 50Hz |
| Effective cable length | Less than 10m |
| Physical interface | The HDMI-A interface |
|
Audio index |
|
| Sampling frequency | 32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz |
| Sampling depth | 24bit |
| Dynamic bandwidth | 96db |
| Total harmonic distortion(THD) | -88db |
| Signal to noise ratio（SNR） | 96db |
| Audio input / output impedance | 600Ω |
| Signal level | VPP 3.3V |
| Physical interface | 3.5mm stereo audio socket |
| Signal type | Analog stereo channel |
|
IR index |
|
| Infrared interface | Standard 3.5mm interface |
| Infrared frequency | Standard with 20-60KHz |
| Signal type | Digit signal |
| Infrared transmission direction | Reverse transmission |
|
Other indexes |
|
| Working temperature | -20°C ~70°C |
| Storage temperature | -40°C ~85°C |
| Product size | 104*104*28mm |
| Product net weight (Pair) | 0.35/kg |
| Product weight (including outer packaging) | 0.6/kg |
| Product outer packaging dimensions | 275*220*55mm |
| Power supply | 5V 1A |
| Power dissipation | 2.5W |
Video
Câu hỏi thường gặp
Câu hỏi 1: Phạm vi truyền tải của bộ kéo dài HDMI HL-HDMI-120T/R là bao nhiêu?
Câu hỏi 2: Chiều dài dây HDMI đầu vào và HDMI đầu ra của bộ kéo dài HDMI: HL-HDMI-120T/R là bao nhiêu?
Câu hỏi 3: HL-HDMI-120T/R có thể kết nối ra nhiều màn hình cùng lúc không?
Câu hỏi 4: có thể lắp đặt nhiều thiết bị truyền và nhiều thiết bị nhận của bộ kéo dài HDMI HL-HDMI-120T/R trong cùng một hệ thống mạng không?
A4: Không. Trong cùng một hệ thống mạng Lan thông thường không thể lắp đặt cùng lúc nhiều thiết bị truyền và nhiều thiết bị nhận của bộ kéo dài HDMI HL-HDMI-120T/R. Tuy nhiên ta có thể lắp đặt nhiều thiết bị truyền và nhiều thiết bị nhận của bộ kéo dài HDMI này trong cùng một hệ thống thông qua các switch quản lý đã được cấu hình Vlan.
