Thiết bị được sử dụng kết nối hình ảnh và âm thanh trên cáp quang Single mode và Multi mode với module truyền dẫn SFP. Bằng công nghệ chuẩn Không nén cho hình ảnh sắc nét với độ phân giải cao 1920x1080P.
Đặc điểm nổi trội hơn so với các dòng sản phẩm hiện nay.
Bộ chuyển đổi HDMI qua quang HL-HDMI-1F-3G-20TR sử dụng công nghệ truyền HDMI qua cáp quang Single mode và Multi mode không nén với khoảng cách truyền tối đa là 20km cho hạ tầng cáp SM, 2KM trên cáp MM ( Thiết bị truyền TX có thêm 1 cổng HDMI OUT tại vị trí .
Ngày nay khi công nghệ phát triển đòi hỏi khắt khe về các tiêu chí chất lượng sản phẩm cũng như việc truyền tải dữ liệu với khoảng cách xa, trong khi đó vẫn đáp ứng được yêu cầu độ sắc nét về hình ảnh, âm thanh.Cũng như trên nền tảng sợi quang SM và MM mà 1 số thiết bị có mặt trên thị trường chưa thể đáp ứng được.

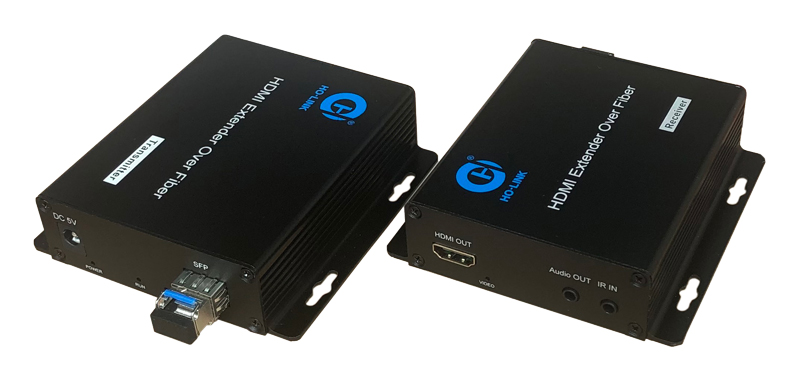

Hình ảnh: Bộ chuyển đổi HDMI quang Multi mode
Bộ chuyển đổi quang chính hãng HOLINK. Model: HL-HDMI-1F-3G-20TR kết nối hình ảnh cũng như âm thanh với tốc độ truyền dẫn băng thông lớn. ứng dụng chuẩn không nén trong việc chuyển tải các hình ảnh. nó giống như chúng ta xem video không có độ trễ. Đặc biệt có thể kết nối sợi quang bằng module SFP trên cáp Single Mode (0~20KM) và Cáp Multi Mode (0~2KM)

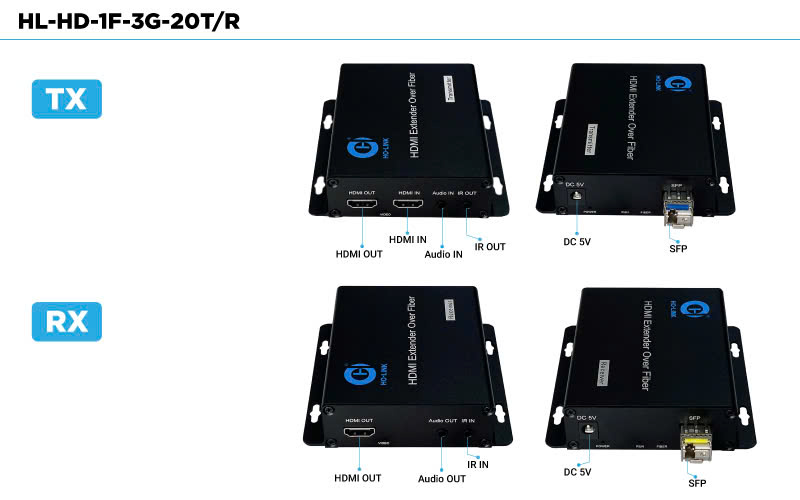

Cổng kết nối bộ chuyển đổi HDMI qua quang HO-LINK HL-HDMI-1F-3G-20T/R

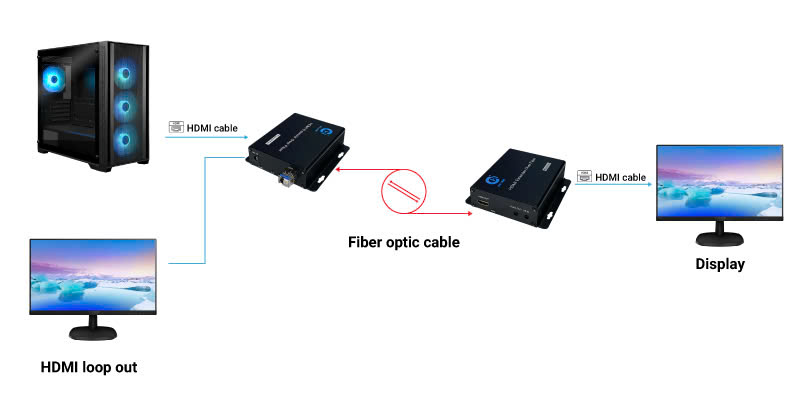

Hình ảnh: Mô hình kết nối hệ thống.
Thông số kĩ thuật bộ chuyển đổi HDMI qua quang không nén kèm cổng audio HL-HDMI-1F-3G-20TR
Video index
Video version
HDMI 1.3 (full-digital)
HDCP protocol
1.2
Maximum pixel clock
148.5MHZ
Resolution
720 (1440) x 480i @ 59.94/60Hz
720 (1440) x 576i @ 50Hz
720 x 480p @ 59.94/60Hz
720 x 576p @ 50Hz
1280 x 720p @ 59.94/60Hz
1280 x 720p @ 50Hz
1920 x 1080i @ 59.94/60Hz
1920 x 1080i @ 50Hz
1920 x 1080p @ 23.98/24Hz
1920 x 1080p @ 59.94/60Hz
1920 x 1080p @ 50Hz
Effective cable length
Less than 10m
Physical interface
The HDMI-A interface
Audio index
Sampling frequency
32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz
Sampling depth
24bit
Dynamic bandwidth
96db
Total harmonic distortion(THD)
-88db
Signal to noise ratio（SNR）
96db
Audio input / output impedance
600Ω
Signal level
VPP 3.3V
Physical interface
3.5mm stereo audio socket
Signal type
Analog stereo channel
IR index
Infrared interface
Standard 3.5mm interface
Infrared frequency
Standard with 20-60KHz
Signal type
Digit signal
Infrared transmission direction
Reverse transmission
Otherindexes
Operating temperature
-20°C ~75°C
Storage temperature
-40°C ~85°C
Product size
104*104*28mm
Power supply
5V 1A
Power dissipation
2.5W
Bạn hãy gọi ngay đến số hotline để được tư vấn lựa chọn cho phù hợp với nhu cầu sử dụng.
Thiên Tân Telecom - Giải pháp viễn thông chuyên nghiệp
Câu hỏi 1: Phạm vi truyền tải của bộ chuyển đổi HDMI qua quang HL-HDMI-1F-3G-20T/R là bao nhiêu?
A1: Bộ chuyển đổi HDMI qua quang HL-HDMI-1F-3G-20T/R sử dụng công nghệ truyền HDMI qua cap quang single mode và multi mode không nén với khoảng cách truyền tối đa là 20km cho hạ tầng cáp SM và 2km cho hạ tầng cáp MM.
Câu hỏi 2: Cổng SFP trên bộ chuyển đổi HDMI qua quang HL-1F-3G-20T/R có chức năng gì?
A2: Cổng SFP trên bộ chuyển đổi HDMI qua quang HL-1F-3G-20T/R cho phép chèn các modul quang vào thiết bị để kết nối quang.
Câu hỏi 3: HL-HDMI-1F-3G-20T/R sử dụng chuẩn kết nối quang nào?
A3: HL-HDMI-1F-3G-20T/R sử dụng chuẩn kết nối LC trên các modul truyền dẫn SFP giúp bạn kết nối quang thuận tiện, dễ dàng.
Câu hỏi 4: Bộ chuyển đổi HDMI này có modul quang đi kèm không?
A4: Có. Trên thiết bị truyền và thiết bị nhận của bộ chuyển đổi HDMI qua quang HL-HDMI-1F-3G-20T/R đều được gắn sẵn modul quang đi kèm.
