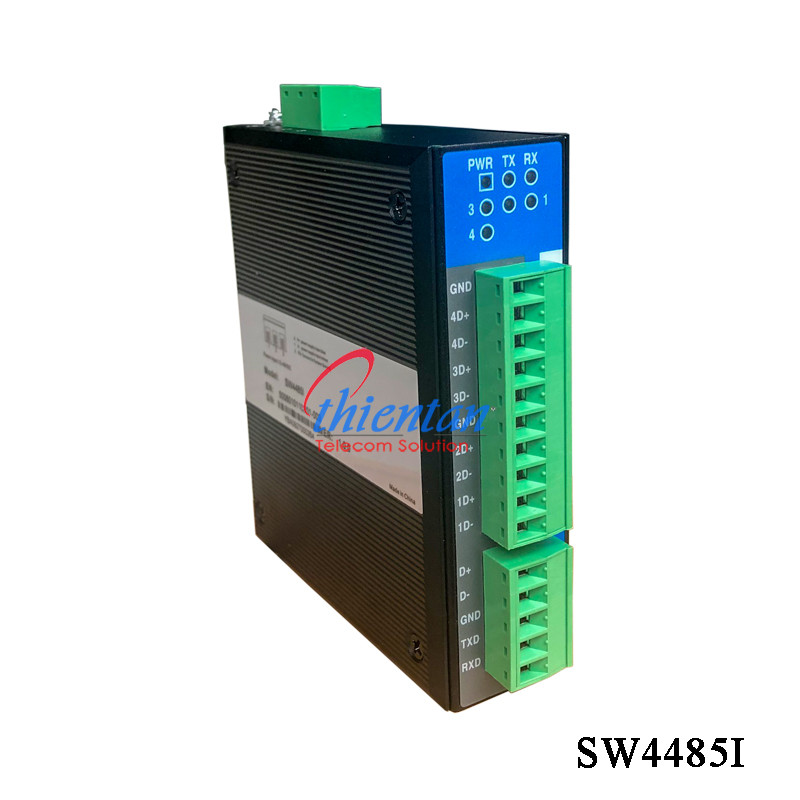

Mô tả
SW4485I là HUB chia bus RS-485 được thiết kế để giải quyết các nhu cầu hệ thống quy mô lớn RS-485 trong trường điện từ phức tạp. Nó hỗ trợ tốc độ truyền lên đến 115,2kbps và sử dụng truyền trong suốt hai chiều có thể chia 1 bus RS-485 thành 4 bus RS-485 hoặc truyền một cách rõ ràng bất kỳ tín hiệu RS-485 nào tới bus RS-485 hoặc RS-232 của máy tính phía trên. Mỗi cổng RS-485 của máy tính thấp hơn của sản phẩm này được trang bị chức năng bảo vệ và cảnh báo lỗi kết nối ngược, điều này đã cải thiện đáng kể độ tin cậy của mạng RS-485 hiện tại và rút ngắn thời gian bảo trì mạng một cách hiệu quả. Để đảm bảo an toàn và độ tin cậy của giao tiếp dữ liệu, các cổng RS-485 của sản phẩm này đều được cung cấp bảo vệ điện áp cách ly 2kVAC, bảo vệ tĩnh điện cấp độ 4 và bảo vệ miễn nhiễm bức xạ cấp độ 2 có thể ngăn chặn sét đánh, nhiễu tĩnh điện và bức xạ. Nó an toàn và đáng tin cậy, và thích hợp cho ứng dụng kỹ thuật ngoài trời.
SW4485I cũng cung cấp kết nối hình sao bus RS-485. Người dùng có thể dễ dàng cải thiện cấu trúc bus RS-485 và phân chia đoạn mạng. Việc sử dụng hợp lý SW485I cho phép bạn thiết kế một hệ thống RS-485 độc đáo và đáng tin cậy. SW4485I sử dụng bảo vệ EMC và hỗ trợ gắn Din-Rail và phạm vi nhiệt độ hoạt động rộng -40 ℃ ~ 75 ℃, có thể đáp ứng yêu cầu của các cảnh khác nhau.
Thông số kĩ thuật của HUB chia bus SW4485I
|
Cổng nối tiếp |
Tiêu chuẩn: EIA RS-232C, RS-485 Số lượng cổng nối tiếp: cổng máy tính phía trên, 1 cổng nối tiếp RS-232 / 485 ； cổng máy tính phía dưới, 4 cổng nối tiếp RS-485 Tín hiệu RS-232 : TXD, RXD, GND Tín hiệu RS-485 : D +, D-, GND Tốc độ truyền : 300bps ~ 115200bps Bit dữ liệu : 5bit, 6bit, 7bit, 8bit Bit dừng : 1bit, 1.5bit, 2bit Kiểm tra bit : Không có, Lẻ, Chẵn, Mặt nạ, Dấu cách Hình thức giao diện: cổng máy tính phía trên (RS-232/485), sử dụng khối đầu cuối kích thước 5 chân 5,08mm ；cổng máy tính phía dưới (RS-485), sử dụng khối đầu cuối 10 chân 5,08mm Khoảng cách truyền: Cổng nối tiếp RS-232, cổng nối tiếp 15m ；RS-485, 1200m Kiểm soát hướng: RS-485 sử dụng công nghệ điều khiển luồng dữ liệu tự động , có thể phát hiện và kiểm soát hướng của luồng dữ liệu Khả năng chịu tải: RS-485 hỗ trợ môi trường bỏ phiếu 32 điểm Bảo vệ giao diện: bảo vệ tĩnh điện 15kV, bảo vệ cách ly 2kVAC |
|
Chỉ dẫn |
Chỉ báo nguồn điện , chỉ báo gửi / nhận dữ liệu cổng nối tiếp, chỉ báo cổng nối tiếp máy tính thấp hơn |
|
Yêu cầu về nguồn điện |
12 ~ 48VDC, khối đầu cuối bước 3 chân 7,62mm ； Nguồn cung cấp hỗ trợ không phân cực |
|
Sự tiêu thụ năng lượng |
Không tải: 0.696W@24VDC Toàn tải: 0,696W@24VDC |
|
Giới hạn môi trường |
Nhiệt độ hoạt động: -40 ~ 75 ℃ Nhiệt độ bảo quản: -40 ~ 85 ℃ Độ ẩm tương đối: 5% ～95% (không ngưng tụ) |
|
Đặc trưng vật lý |

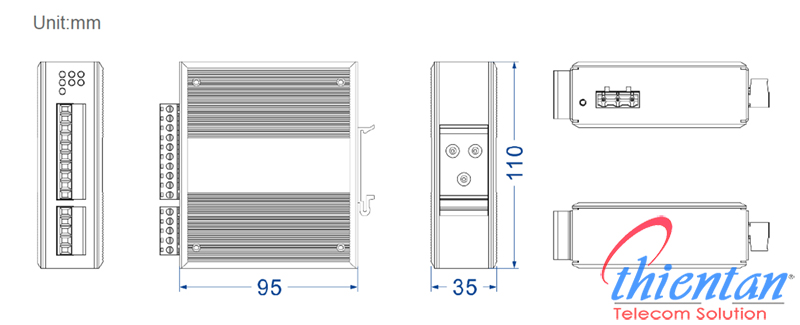

Vỏ: kim loại, bảo vệ IP40 Cài đặt: DIN-Rail mounting Kích thước (W x H x D): 35mm × 110mm × 95mm Trọng lượng: 384,8g |
|
Tiêu chuẩn công nghiệp |
IEC 61000-4-2 (ESD, phóng tĩnh điện), Mức 4 Xả khí: ± 15kV Tiếp xúc phóng điện: ± 8kV IEC 61000-4-3 (RS, miễn nhiễm bức xạ điện từ tần số vô tuyến), Mức 2 Mức độ kiểm tra: 3V / m Dải tần số: 80MHz-1GHz Sốc: IEC 60068-2-27 Rơi tự do: IEC 60068-2-32 Rung: IEC 60068-2-6 |
|
Chứng nhận |
CE, FCC, RoHS |
|
Sự bảo đảm |
3 năm |
Thông tin đặt hàng của sản phẩm
|
Available Models |
RS-232/485 (upper computer) |
RS-485 (lower computer) |
Power Supply |
|
SW4485I |
1 |
4 |
12~48VDC |
