Bộ chuyển đổi quang điện (còn được gọi là converter quang hay media converter) là thiết bị mạng dùng để chuyển đổi tín hiệu từ dạng điện (truyền qua cáp đồng Ethernet) sang dạng quang (truyền qua cáp quang) và ngược lại. Thiết bị này được sử dụng để mở rộng hệ thống mạng đi xa bằng cáp quang, vượt qua giới hạn khoảng cách tối đa 100m của cáp đồng.
Một bộ chuyển đổi quang điện thường có cấu tạo gồm các thành phần chính sau:
- Cổng quang (Fiber Port): Dùng để kết nối với cáp quang (thường là chuẩn SC, ST, LC).
- Cổng mạng (Ethernet Port): Dùng để kết nối với cáp đồng (thường là chuẩn RJ45).
- Đèn báo tín hiệu (LED indicators): Hiển thị trạng thái hoạt động của thiết bị (nguồn, kết nối quang, kết nối Ethernet, trạng thái truyền/nhận dữ liệu).
- Ổ cắm nguồn (Power Port): Cung cấp điện cho thiết bị hoạt động.
- Cảm biến quang điện (Photodetector): Chuyển đổi ánh sáng thành dòng điện.
- Các mạch điện tử: Biên dịch, đồng bộ và tái tạo tín hiệu.

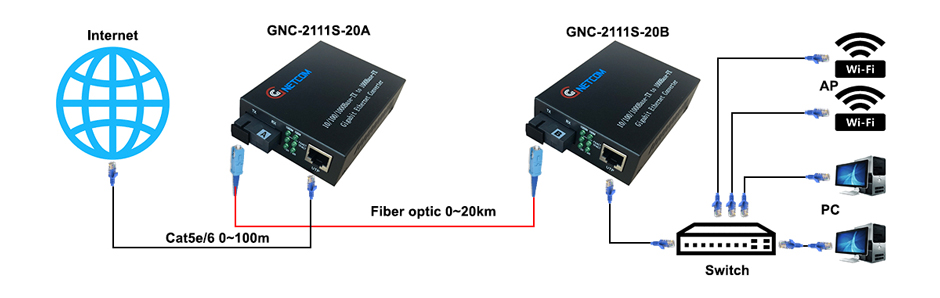

Nguyên Lý Hoạt Động của bộ chuyển đổi quang điện:
- Tại thiết bị truyền: Bộ chuyển đổi nhận tín hiệu điện từ cáp đồng và chuyển đổi nó thành tín hiệu quang (dựa trên ánh sáng) bằng các phần tử quang học như diode phát sáng hoặc laser.
- Truyền tải: Tín hiệu quang sau đó được truyền đi qua sợi cáp quang đến đầu thu bên kia.
- Tại thiết bị nhận: Một bộ chuyển đổi quang điện khác nhận tín hiệu quang và chuyển đổi trở lại thành tín hiệu điện để máy tính, switch hay các thiết bị đầu cuối khác có thể xử lý.
Bộ chuyển đổi quang điện được phân loại dựa trên nhiều tiêu chí khác nhau như chủng loại cáp sử dụng, số lượng cổng quang, tốc độ truyền dữ liệu...
- Theo Loại Cáp Quang
- Singlemode (SM): Bộ chuyển đổi quang điện single mode dùng cho khoảng cách truyền tải xa (có thể lên đến 120 km), phù hợp cho viễn thông, truyền hình và các mạng diện rộng.
- Multimode (MM): Bộ chuyển đổi quang điện multi mode phù hợp cho khoảng cách ngắn (tối đa 2km), thường được dùng trong mạng LAN và trong các khu vực doanh nghiệp hoặc nhà máy.
- Theo Số Lượng Sợi Quang
- 1 sợi quang: Bộ chuyển đổi quang điện 1 sợi quang truyền và nhận tín hiệu trên cùng qua một sợi quang, giúp tiết kiệm chi phí.
- 2 sợi quang: Bộ chuyển đổi quang điện 2 sợi quang có một sợi dùng để truyền và một sợi dùng để nhận, mang lại độ ổn định cao hơn và phổ biến trong nhiều ứng dụng thực tế.

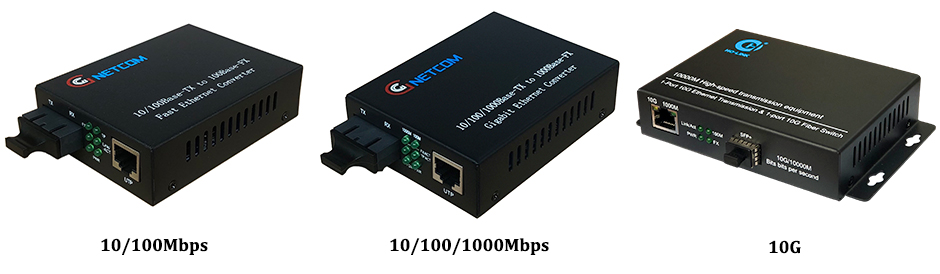

- Theo Tốc Độ Truyền Dữ Liệu
- 10/100 Mbps (Fast Ethernet): Phù hợp cho các ứng dụng có yêu cầu băng thông thấp hơn.
- 10/100/1000 Mbps (Gigabit Ethernet): Đáp ứng các ứng dụng yêu cầu băng thông lớn, tốc độ cao.
- 10G (10 Gigabit Ethernet): đáp ứng cho các máy chủ, thiết bị lưu trữ, các mạng doanh nghiệp lớn, các ứng dụng đòi hỏi băng thông cao
- Theo Môi Trường Hoạt Động
- Bộ chuyển đổi quang điện thông dụng: Thiết kế cho môi trường văn phòng, dân dụng thông thường.
- Bộ chuyển đổi quang điện chuẩn công nghiệp: Được thiết kế đặc biệt để hoạt động trong điều kiện khắc nghiệt như kho lạnh, nơi có nhiệt độ cao.
Bộ chuyển đổi quang điện có nhiều ứng dụng quan trọng trong các hệ thống mạng hiện đại:
- Mở rộng mạng LAN: Kết nối các mạng LAN trong các nhà máy hoặc khu vực có khoảng cách lớn vượt quá 100m của cáp đồng.
- Kết nối liên tòa nhà: Mở rộng mạng giữa các tòa nhà hoặc các điểm xa nhau trong cùng khu vực địa lý.
- Truyền tín hiệu đa phương tiện: Truyền tín hiệu video, âm thanh từ các hệ thống camera IP, hệ thống hội nghị truyền hình, hoặc các luồng dữ liệu có băng thông cao.
- Nâng cấp hạ tầng mạng: Nâng cấp mạng cáp đồng hiện có lên hệ thống cáp quang mà không cần thay thế toàn bộ hệ thống, giúp tiết kiệm chi phí và nhân lực.
Lợi Ích Chính
- Mở rộng khoảng cách truyền tải: Vượt trội so với cáp đồng, không bị giới hạn bởi độ dài thông thường (100m).
- Độ ổn định và bảo mật cao: Tín hiệu quang ít bị nhiễu điện từ (EMI), mang lại đường truyền ổn định và an toàn hơn, đặc biệt trong môi trường công nghiệp.
- Cải thiện tốc độ và chất lượng: Phù hợp cho các ứng dụng hiện đại yêu cầu băng thông lớn, đảm bảo truyền tải dữ liệu mượt mà.
- Linh hoạt trong kết nối: Cho phép kết nối liền mạch các loại mạng khác nhau (cáp đồng với cáp quang).
Để đảm bảo hiệu quả và độ bền của hệ thống, cần lưu ý:
- Lựa chọn đúng loại: Đảm bảo bộ chuyển đổi phù hợp với loại cáp quang (Singlemode hay Multimode) để tránh suy hao tín hiệu hoặc lỗi kết nối.
- Kiểm tra kết nối: Theo dõi các đèn tín hiệu trên thiết bị để xác nhận kết nối đầu vào và đầu ra hoạt động ổn định.
- Phương thức triển khai: Có thể sử dụng bộ chuyển đổi độc lập hoặc kết hợp với khung nguồn tập trung (chassis) để quản lý nhiều thiết bị, tùy thuộc vào quy mô và nhu cầu mạng.
Bộ chuyển đổi quang điện là thiết bị không thể thiếu trong mạng viễn thông và mạng LAN hiện đại, giúp người dùng mở rộng phạm vi và nâng cao hiệu suất truyền tải dữ liệu một cách hiệu quả và tiết kiệm. Việc lựa chọn và sử dụng đúng sản phẩm sẽ giúp tối ưu hóa hiệu suất mạng và đảm bảo hệ thống vận hành ổn định, lâu dài.
Note: Ngoài các bộ chuyển đổi quang điện thông thường, bạn có thể tìm thấy các loại đặc thù như:
- Bộ chuyển đổi quang điện PoE: Tích hợp tính năng Power over Ethernet (PoE) để cấp nguồn cho các thiết bị qua cáp mạng cùng lúc với tín hiệu dữ liệu.
- Bộ chuyển đổi quang điện cho màn hình LED: Thiết bị chuyên dụng đóng vai trò cầu nối quan trọng trong việc truyền tải dữ liệu hình ảnh và điều khiển từ bộ xử lý hình ảnh đến màn hình LED, đặc biệt khi màn hình ở khoảng cách xa.
