Cùng với các yêu cầu về truyền dẫn dữ liệu tốc độ cao, hệ thống truyền dẫn cáp quang ngày càng phát triển. Cùng với đó là các khó khăn trong việc quản lý các mạng truyền dẫn quang ngày càng phức tạp hơn. Nhiều yếu tố cần được xem xét trong quá trình thi công cáp quang như tính linh hoạt, khả năng tồn tại trong tương lai, chi phí triển khai và quản lý v.v. Để xử lý lượng lớn cáp quang với chi phí thấp hơn và tính linh hoạt cao hơn, các hộp phối quang (ODF) khác nhau đang được sử dụng rộng rãi để hàn, nối và bảo vệ sợi quang. Việc lựa chọn đúng ODF là chìa khóa để quản lý thành công hệ thống cáp quang.
Hộp phối quang (ODF)
ODF là gì?
ODF là viết tắt của “Optical Distribution Frame” nghĩa là hộp phối quang hay giá phân phối cáp quang. ODF được sử dụng là nơi tập trung, bảo vệ và phân phối đến các kết nối quang cho các thiết bị như converter, switch quang, modem quang.
Các loại ODF
Theo cấu tạo, ODF chủ yếu được chia làm 3 loại là ODF treo tường, ODF gắn rack, ODF ngoài trời.
ODF treo tường thường sử dụng thiết kế như 1 hộp nhỏ có thể lắp đặt trên tường và thích hợp sử dụng để phân phối sợi quang số lượng nhỏ. ODF treo tường thường được thiết kế với số lượng sợi quang cố định, hình thức đẹp.

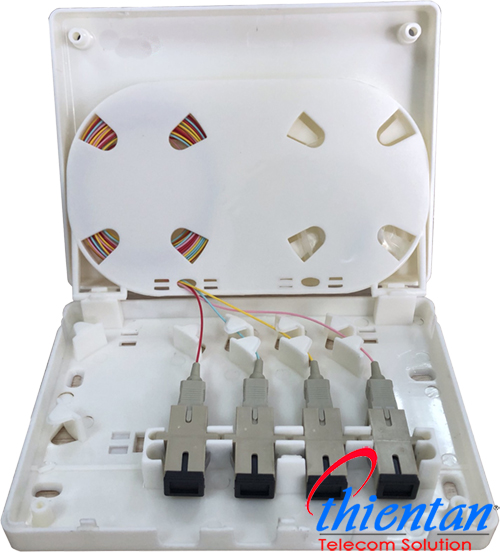

ODF 4FO treo tường
ODF gắn rack thường được thiết kế dạng module với vỏ ngoài bằng sắt chắc chắn. Ta có thể lắp đặt linh hoạt số lượng sợi quang cũng như chủng loại của nó. Hầu hết các ODF gắn rack được thiết kế chuẩn 19” đảm bảo rằng chúng có thể lắp đặt vào tủ rack tiêu chuẩn thường được sử dụng.
VD: ODF gắn rack vỏ 24 ta có thể lắp số lượng phụ kiện từ 1-24 (theo số lượng sợi quang sử dụng thực tế) cũng như chuẩn kết nối sợi quang (single mode/multi mode)

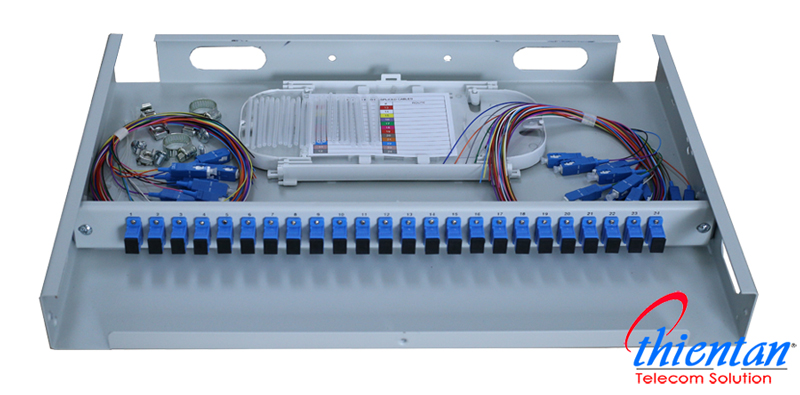

ODF 24FO gắn rack

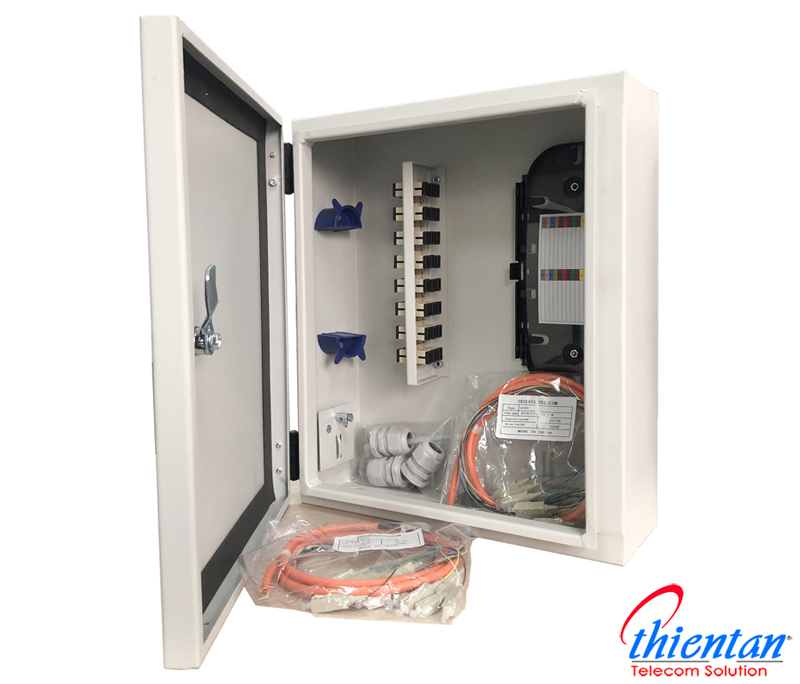

ODF OUTDOOR hay còn gọi là ODF ngoài trời được thiết kế để sử dụng ngoài trời với vỏ thường làm bằng sắt được sơn tĩnh điện hoặc vỏ nhựa có thể sử dụng ngoài trời. ODF outdoor được thiết kế khép kín tránh mưa, nắng, côn trùng.
Hướng dẫn lựa chọn ODF
Việc lựa chọn ODF không giới hạn về cấu trúc, nhiều yếu tố trong việc ứng dụng, thi công cần được xem xét đến như:
Số lượng sợi quang: với số lượng sợi quang tập trung ở những nơi như phòng mạng trung tâm đang ngày càng tăng lên, nhu cầu về ODF mật độ cao đang trở thành xu hướng. Việc tìm mua ODF 24FO, 48FO hay thậm chí 144FO cho cáp quang trên thị trường hiện nay là rất phổ biến . Trong khi đó, nhiều nhà cung cấp có thể cung cấp các ODF tùy chỉnh theo yêu cầu của khách hàng.
Khả năng quản lý: Mật độ cao là tốt nhưng sẽ khiến cho việc quản lý không dễ dàng. ODF phải cung cấp một môi trường quản lý dễ dàng cho các kỹ thuật viên. Yêu cầu cơ bản là ODF phải cho phép dễ dàng thao tác vào các đầu nối ở phía trước và phía sau của các adaptor để tháo lắp. Điều này yêu cầu ODF phải dành đủ không gian.
Tính linh hoạt : như đã đề cập ở trên ODF gắn rack tương đối linh hoạt trong các ứng dụng với thiết kế mô-đun. Ví dụ, một ODF gắn rack gắn module LC duplex có thể sử dụng gắn module SC.
Bảo vệ : các hộp phối quang được tích hợp các kết nối sợi quang trong đó. Các kết nối cáp quang thực sự rất nhạy cảm trong toàn bộ mạng truyền dẫn và liên quan trực tiếp đến độ ổn định và độ tin cậy của mạng. Do đó, một ODF tốt phải có thiết bị bảo vệ để ngăn các kết nối cáp quang bị hư hại do bụi hoặc căng thẳng.
Kết luận
ODF là thiết bị giúp giảm chi phí và tăng độ tin cậy và tính linh hoạt của mạng cáp quang trong cả quá trình triển khai và bảo trì. ODF mật độ cao đang là xu hướng trong ngành viễn thông. Việc lựa chọn một ODF rất quan trọng và phức tạp, đòi hỏi sự cân nhắc đầy đủ bao gồm các ứng dụng và quản lý. Các yếu tố như cấu trúc, số lượng sợi và bảo vệ chỉ là những yếu tố cơ bản. ODF có thể đáp ứng các yêu cầu hiện tại và thách thức của việc phát triển và nới lỏng mở rộng trong tương lai mà không phải hy sinh mật độ hoặc quản lý cáp chỉ có thể được lựa chọn khi so sánh nhiều lần và xem xét đầy đủ.
