Ứng dụng FAST RING Mô hình mạng mạch vòng SWITCH POE GNETCOM

1. Mạch vòng (Ring Network) là gì ?

Mạch vòng (Ring Network) là một kiểu cấu trúc mạng trong đó các thiết bị được kết nối thành một vòng hoặc vòng lặp đóng. Mạng mạch vòng có thể được sử dụng trong các ứng dụng mạng cho camera IP thường hoặc ip PoE để cung cấp tính linh hoạt, độ tin cậy cao và khả năng mở rộng.

Dưới đây là một số ứng dụng của mạng mạch vòng cho camera IP:

1. Hệ thống giám sát an ninh: Mạng mạch vòng có thể được sử dụng để xây dựng hệ thống giám sát an ninh với nhiều camera IP. Các camera được kết nối thành một mạng mạch vòng, cho phép truyền tải dữ liệu video từ camera đến trung tâm giám sát và các thiết bị khác trong hệ thống. Mạng mạch vòng cung cấp tính linh hoạt trong việc thêm hoặc di chuyển camera mà không ảnh hưởng đến hoạt động của các camera khác trong mạng

2. Đặc tính mô hình mạng công nghệ Fast Ring trên Switch PoE đã ra đời để giải quyết tính ổn định, bảo mật và đặc biệt là mang tới sự kết nối mạng xuyên suốt giữa các thiết mạng với nhau, trong trường hợp gặp sự cố đứt cáp do vấn đề ngoại cảnh thì những tín hiệu qua các thiết bị này sẽ không gián đoạn trong mô hình Fast Ring này sẽ hoạt động bình thường.

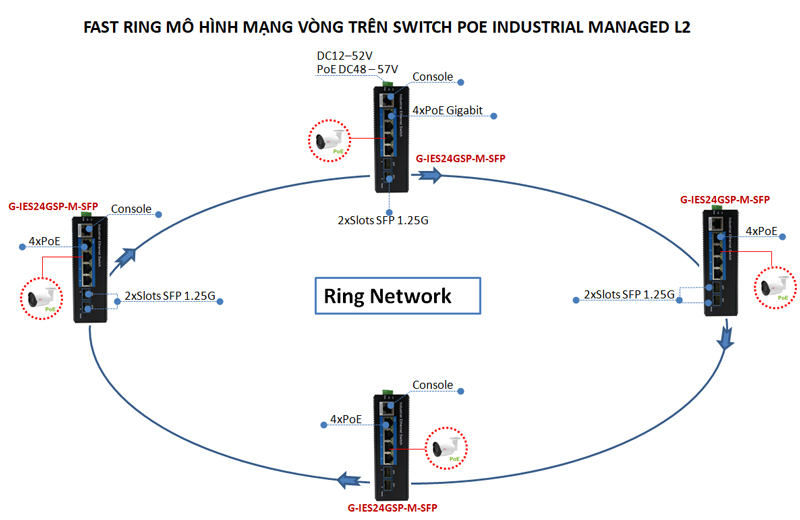

3. Với mô hình Fast Ring trên Switch PoE mang lại sự tin cậy cao với thời gian tự khôi phục kết nối chỉ < 50ms (sau khi bị sự cố đứt vòng RING), hỗ trợ các loại CAT5/6, cáp quang với cổng SFP cho phép mở rộng mô hình mạng ra quy mô hàng cây số. Tùy vào nhu cầu sử dụng mà chúng ta chọn số lượng Switch và cổng thích hợp như Switch PoE 4/8/16/24 port.
4. Hệ thống mạng chạy mạch vòng (Ring Network) là một kiểu cấu trúc mạng trong đó các thiết bị mạng được kết nối thành một vòng đóng. Trong mạng chạy mạch vòng, dữ liệu được truyền đi theo hướng vòng theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ qua các nút mạng cho đến khi đạt được đích.

5. Một hệ thống mạng chạy mạch vòng có thể có các đặc điểm sau:

   1. Topology: Mạng chạy mạch vòng có cấu trúc vòng hoặc vòng lặp đóng. Mỗi thiết bị mạng được kết nối trực tiếp với hai thiết bị khác, một ở phía trước và một ở phía sau. Điều này tạo ra một vòng liên kết tất cả các thiết bị thành một hệ thống.

   2. Truyền tải dữ liệu: Dữ liệu được truyền từ một thiết bị đến thiết bị kế tiếp trong vòng. Mỗi thiết bị nhận dữ liệu và chuyển tiếp nó đến thiết bị tiếp theo. Điều này tạo ra một luồng dữ liệu liên tục trong mạng.

   3. Độ tin cậy: Mạng chạy mạch vòng có tính độ tin cậy cao. Nếu một cáp hoặc thiết bị trong vòng gặp sự cố, dữ liệu có thể chuyển hướng qua đường khác để vẫn tiếp tục truyền tải. Điều này giúp đảm bảo rằng mạng vẫn hoạt động một cách liên tục mà không bị gián đoạn.

   4. Latency: Mạng chạy mạch vòng có thể có độ trễ (latency) nhỏ hơn so với một số kiểu cấu trúc mạng khác. Vì dữ liệu không cần đi qua nhiều nút trung gian, nên thời gian truyền tải từ nguồn đến đích có thể được giảm thiểu.

   5. Khả năng mở rộng: Mạng chạy mạch vòng có thể mở rộng bằng cách thêm các thiết bị mới vào vòng. Khi một thiết bị mới được thêm, nó được kết nối với hai thiết bị lân cận để tạo thành một vòng mới, mở rộng kích thước mạng.

   Mạng chạy mạch vòng đã được sử dụng trong nhiều lĩnh vực, bao gồm mạng máy tính, viễn thông, và các ứng dụng công nghiệp. Tuy nhiên, các kiểu mạng khác như mạng chạy mạch Star (mạng sao) hoặc mạng chạy mạch Mesh (mạng lưới) đã trở nên phổ biến hơn trong các môi trường mạng hiện đại.
