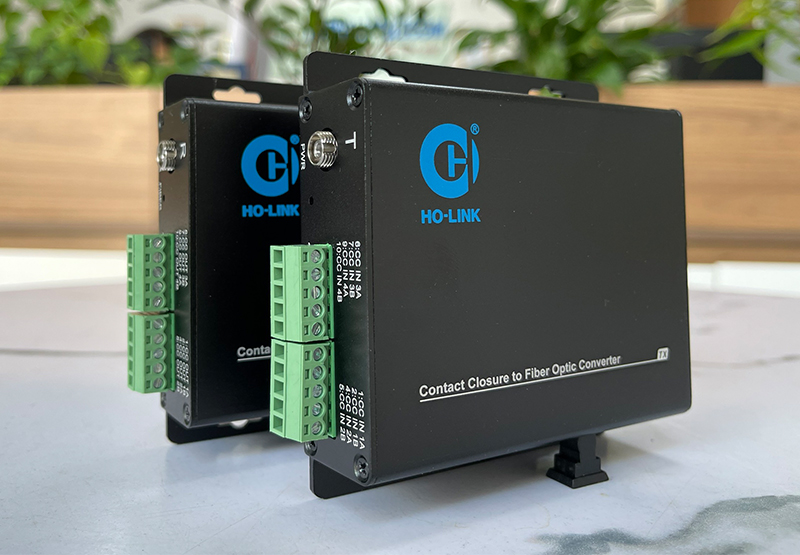

Bộ chuyển đổi quang điện contact closure 4 kênh Ho-Link HL-4CC-TR được thiết kế đặc biệt để truyền tín hiệu contact closure qua cáp quang khoảng cách tối đa 20km.
Cổng quang: FC
Bước sóng: 1310/1550nm
Khoảng cách kết nối: 20km
Contact closure: 4 kênh
Nguồn: 5V đi theo thiết bị
Bộ chuyển đổi quang điện contact closure HL-4CC-TR được phân phối chính hãng tại công ty Giải pháp viễn thông Thiên Tân.
Bộ chuyển đổi quang điện contact closure hay còn được gọi là thiết bị đóng tiếp điểm khô qua quang được thiết kế đặc biệt để truyền dẫn tín hiệu qua cáp quang khoảng cách xa. Sản phẩm được HO-LINK nghiên cứu độc lập và phát triển công nghệ chuyển đổi quang điện kỹ thuật số không nén, sử dụng kết nối tiếp điểm truyền dẫn điểm-điểm bằng sợi quang , ethernet, để đạt được không có độ trễ, kiểm soát đóng tiếp điểm độ tin cậy cao, truyền mạng. Một sợi quang duy nhất có thể truyền đồng thời 4 kênh tín hiệu đóng tiếp điểm thuận.
Các tính năng của bộ chuyển đổi quang điện 4 kênh contact closure HO-LINK
Truyền tín hiệu cho 4 kênh contact closure qua 1 sợi quang
Tương thích cáp quang single mode và multi mode, khoảng cách truyền cáp quang multi mode tối đa 500M, khoảng cách truyền cáp quang single mode 20KM (tiêu chuẩn), khoảng cách truyền single mode xa nhất lên đến 120KM (tùy chỉnh);
Thiết bị áp dụng sơ đồ cách ly quang điện để đảm bảo độ tin cậy, ổn định và bảo mật;
Thiết bị ở chế độ mở theo mặc định (tín hiệu NO, nếu bạn cần thiết bị ở chế độ đóng NC, vui lòng liên hệ với nhân viên bán hàng);
Thiết bị không hỗ trợ chức năng tiếp xúc ướt (tính phí);
Cổng quang 1 sợi;
Chức năng tùy chỉnh đặc biệt;
Plug and play (cắm và chạy), không cần cài đặt;
Các thiết bị được sử dụng theo cặp. Xin lưu ý rằng các thiết bị được phân biệt từ thiết bị truyền và thiết bị nhận
Thông số kĩ thuật của bộ chuyển đổi quang điện contact closure 4 kênh HL-4CC-TR
Fiber index
Module type
Single fiber(standard) Multi-mode (optional)
Wavelength
1310nm / 1550nm(selection is based on device function)
Module rate
155Mbps
Power supply
DC 5V1A
Material
Aluminium alloy
Dimensions
104*104*28mm
Tx power
>-7db
Rx sensitivity
>-24db
Fiber connector
FC (standard)SC/ST/LC(optional)
Contact closure index
Level type
Contact closure(2 wire system)/ 4 channels
Input channels
4 channels
Output channels
4 channels
Input power range
5V
Input electrical parameters
Dry node, not charged (short or disconnected)
Output electrical parameters
Dry node, not charged (short or disconnected)
Open / closed
Open by default
Physical interface
Industry terminal
Relay index
Output relay maximum switching voltage
240VAC/30VDC
Maximum switching current of output relay
120VAC/0.5A ,240VAC/0.25A ,30VDC/1A ,6VDC/5A
Mechanical durability of output relay
100,000,000 times
Maximum output power of relay
30W
Ethernet index
Bandwidth
Self-adapting 10/100M rate
Protocol
IEEE802.3 10Base-T Ethernet,IEEE802.3u 100Base-TX/FX Fast Ethernet, IEEE802.3x Flow control,IEEE802.1q VLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree
Physical connector
RJ45
Other index
Operating temperature
-20°C ~75°C
Storage temperature
-40°C ~85°C
MTBF
>100,000 hours
Mô hình kết nối bộ chuyển đổi quang điện contact closure HO-LINK
