Mô tả

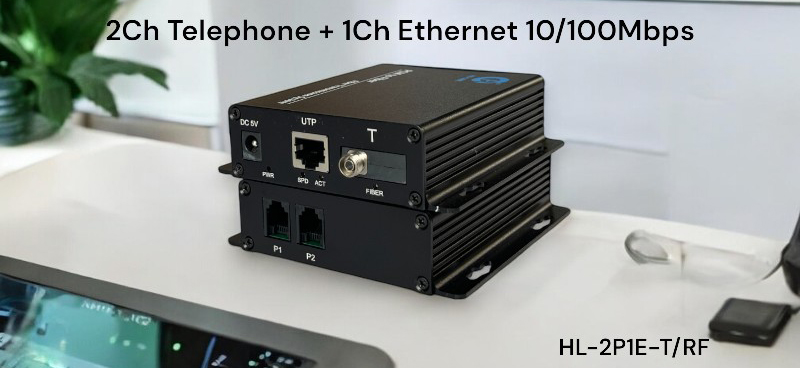

Bộ chuyển đổi quang thoại 2 kênh HL-2P1E-TRF có khả năng truyền tín hiệu 2 cổng điện thoại RJ11 và 1 cổng mạng RJ45 qua cáp quang. Bộ chuyển đổi hỗ trợ truyền tín hiệu qua cáp quang single mode khoảng cách 0-20km, cáp quang multi mode khoảng cách 0-2km.

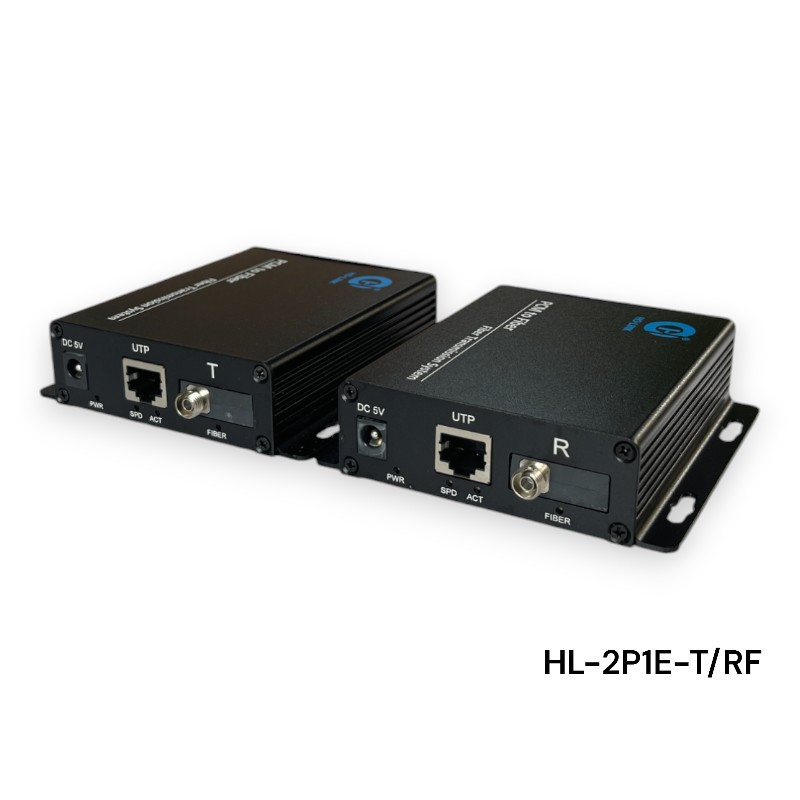

FUll box bộ chuyển đổi quang thoại 2 kênh kèm cổng mạng HO-LINK
Các tính năng đặc trưng của bộ chuyển đổi quang thoại 2 kênh kèm cổng mạng HO-LINK
- Cung cấp 2 cổng thoại RJ11
- Hỗ trợ 1 cổng mạng RJ45 100Mbps
- Sử dụng máy biến áp tần âm thanh và bộ ghép quang điện để tách hoàn toàn giao diện điện thoại và các mạch khác
- Giao diện giọng nói hỗ trợ ID người gọi và cung cấp tín hiệu đảo cực
- Mỗi tín hiệu thoại có ba mức bảo vệ điện áp quá dòng
- Khoảng cách truyền qua cáp quang single mode thông thường 20KM, multi mode 1KM, cáp quang single mode xa nhất có thể được tùy chỉnh lên tới 100KM
- Truyền dẫn qua cổng quang 1 sợi / 2 sợi (tùy chọn)
- Không nén, không trễ, giọng nói có độ trung thực cao
- Cắm và chạy, không cần sửa lỗi
- Chức năng hiển thị trạng thái LED hoàn hảo, dễ bảo trì và quản lý
- Thiết bị phân biệt giữa thiết bị truyền và thiết bị nhận, nhãn phân biệt công tắc rơle và điện thoại

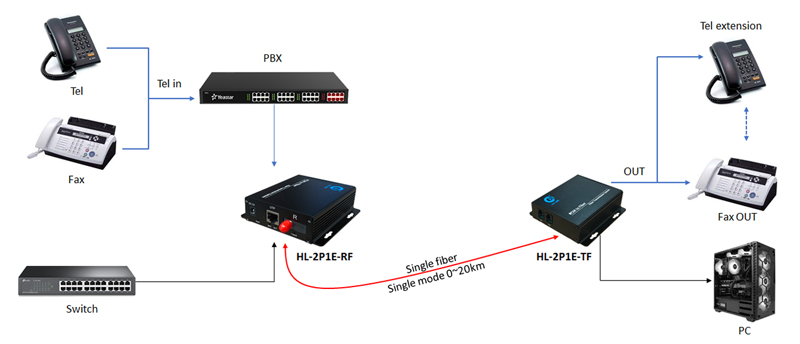

Sơ đồ kết nối bộ chuyển đổi quang thoại HL-2P1E-TRF thương hiệu Holink
Bạn có thể tham khảo các bộ chuyển đổi quang thoại khác như:
- Bộ chuyển đổi quang thoại 2 kênh HL-2P-TRF
- Bộ chuyển đổi quang thoại 2 kênh hỗ trợ 1 cổng RJ45 HL-2P1E-TRF
- Bộ chuyển đổi quang thoại 4 kênh HL-4P-TRF
- Bộ chuyển đổi quang thoại 4 kênh hỗ trợ 1 cổng RJ45 HL-4P1E-TRF
- Bộ chuyển đổi quang thoại 8 kênh HL-8P-TRF
- Bộ chuyển đổi quang thoại 16 kênh HL-16P-TRF
- Bộ chuyển đổi quang thoại 32 kênh HL-32P-TRF
Liên hệ với chúng tôi qua kênh chat trực tiếp hoặc qua số hotline trên website để được tư vấn và hỗ trợ đặt hàng cho phù hợp với nhu cầu sử dụng.
Thiên Tân Telecom – Giải pháp viễn thông chuyên nghiệp
Thông số kỹ thuật
|
FX0 relay (switch) |
|||||||
|
Serial no. |
Parameter |
Symbol |
Min value |
Typical value |
Max value |
Unit |
Remarks |
|
1 |
Fluid flow voltage |
VR |
30 |
120 |
VRMS |
( 17-60 ) HZ |
|
|
2 |
Ring to check the voltage |
35 |
V |
||||
|
3 |
Frequency ring detection |
17 |
60 |
Hz |
|||
|
4 |
2-wire AC impedance |
200Ω+ 680Ω// 0.1uF |
Off-hook state |
||||
|
5 |
Return loss |
20 |
40 |
db |
|||
|
6 |
Depth of parallelism |
60 |
70 |
db |
|||
|
7 |
Common mode rejection ratio |
CMRR |
60 |
70 |
db |
||
|
8 |
Power supply rejection ratio |
PSRR |
30 |
db |
|||
|
9 |
Idle channel noise |
NC |
75 |
db |
|||
|
FXS user ( telephone ) |
|||||||
|
Serial no. |
Parameter |
Symbol |
Min value |
Typical value |
Max value |
Unit |
Remarks |
|
1 |
Fluid flow voltage |
VR |
150 |
VRMS |
|||
|
2 |
Ringing voltage |
Vring |
75 |
90 |
V |
||
|
Ringing frequency |
17 |
60 |
Hz |
||||
|
3 |
Cutting fluid time |
200 |
ms |
||||
|
4 |
2-wire AC impedance |
200R + 680R // 0.1uF |
Can be adjusted to 600Ω |
||||
|
5 |
Return loss |
20 |
40 |
db |
|||
|
6 |
Depth of parallelism |
60 |
70 |
db |
|||
|
7 |
Common rate rejection ratio |
CMRR |
60 |
70 |
|||
|
8 |
Power supply rejection ratio |
PSRR |
|||||
|
Vcc |
30 |
db |
|||||
|
Vbat |
30 |
db |
|||||
|
9 |
Idle channel noise |
NC |
75 |
db |
|||
|
Telephone physical connector |
RJ11 |
||||||
|
Fiber index |
|||||||
|
Module type |
Single fiber ( standard ) Multi-mode is optional |
||||||
|
Wavelength |
1310nm 1550nm ( Option is based on device function ) |
||||||
|
Module rate |
155Mbps/1.25Gbps ( Option is based on device function ) |
||||||
|
Power supply |
DC 5V1A |
||||||
|
Dimensions |
104*104*28mm |
||||||
|
Material |
Aluminium ally |
||||||
|
Tx power |
＞-12db |
||||||
|
Rx sensitivity |
＞-24db |
||||||
|
Fiber connector |
FC ( standard ) SC/ST/LC(optional) |
||||||
| Ethernet index | |||||||
| Bandwidth | Adaptive 10/100Mbps rate | ||||||
| Protocol | IEEE802.3 10Base-T Ethernet , IEEE802.3u 100Base-TX/FX Fast Ethernet , IEEE802.3x Flow control , IEEE802.1q VLAN, IEEE802.1p Qos, IEEE802.1d Spanning Tree | ||||||
| Physical interface | RJ45 | ||||||
|
Other index |
|||||||
|
Working temperature |
-20°C ~70°C |
||||||
|
Storage temperature |
-40°C ~85°C |
||||||
|
MTBF |
>100,000hours |
||||||
Câu hỏi thường gặp
Câu hỏi 1: Bộ chuyển đổi quang thoại 2 kênh HL-2P1E-T/RF sử dụng chuẩn kết nối quang nào?
A1: Bộ chuyển đổi quang thoại 2 kênh HL-2P1E-T/RF sử dụng chuẩn kết nối quang FC ( cổng tròn) với khoảng cách kết nối quang khi sử dụng cap single mode là 20km và khi sử dụng cap multil mode là 2km.
Câu hỏi 2: Cổng UTP trên bộ chuyển đổi quang thoại HL-2P1E-T/RF có tác dụng gì?
A2: Trên bộ chuyển đổi quang thoại HL-2P1E-T/RF có cổng UTP là cổng RJ45 hỗ trợ chueyern tìn hiệu mạng với tốc độ 10/100Mbps.
Câu hỏi 3: Tín hiệu thoại khi truyền qua bộ chuyển đổi quang thoại này có bị trễ không?
A3: Không. khi truyền tín hiệu thoại qua bộ chuyển đổi quang thoại 2 kênh HL-2P1E-T/RL tín hiệu thoại không bị trễ, không bị nén và giọng nói có độ trung thực cao.
