Mô tả

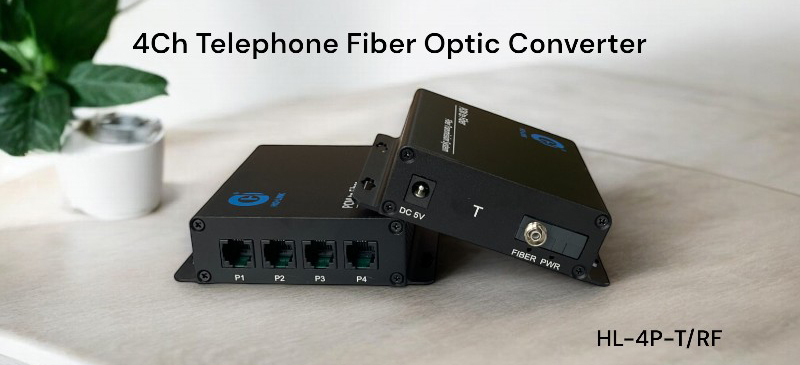

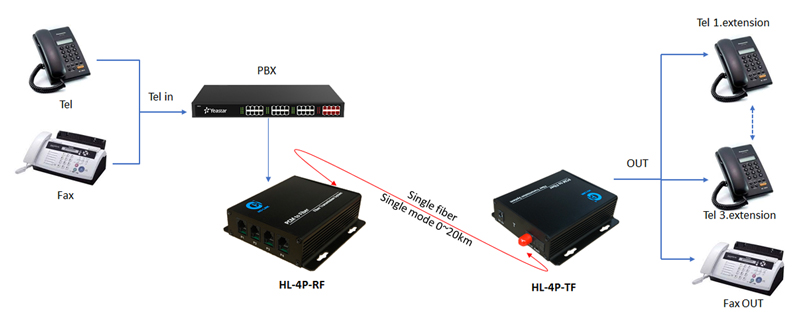

Bộ chuyển đổi quang thoại 4 kênh HL-4P-TRF là thiết bị hỗ trợ chuyển đổi 4 đường tín hiệu thoại qua cáp quang và ngược lại. Thiết bị hỗ trợ truyền 4 đường tín hiệu điện thoại qua cáp quang ở khoảng cách xa 0-20km với cáp quang single mode, 0-2km với cáp quang multi mode.
Đặc điêm bộ chuyển đổi quang thoại:
- Thiết kế module , khả năng tích hợp cao, hiệu suất ổn định và đáng tin cậy
- Cung cấp 4 đường line điện thoại
- Khả năng chống nhiễu
- Thích hợp chạy với cáp single mode và multi mode
- Kết nối cổng quang FC (đầu tròn)
Bạn có thể tham khảo các bộ chuyển đổi quang thoại khác như:
- Bộ chuyển đổi quang thoại 2 kênh HL-2P-TRF
- Bộ chuyển đổi quang thoại 2 kênh hỗ trợ 1 cổng RJ45 HL-2P1E-TRF
- Bộ chuyển đổi quang thoại 4 kênh HL-4P-TRF
- Bộ chuyển đổi quang thoại 4 kênh hỗ trợ 1 cổng RJ45 HL-4P1E-TRF
- Bộ chuyển đổi quang thoại 8 kênh HL-8P-TRF
- Bộ chuyển đổi quang thoại 16 kênh HL-16P-TRF
- Bộ chuyển đổi quang thoại 32 kênh HL-32P-TRF
Liên hệ với chúng tôi qua kênh chat trực tiếp hoặc qua số hotline trên website để được tư vấn và hỗ trợ đặt hàng cho phù hợp với nhu cầu sử dụng.
Thiên Tân Telecom – Giải pháp viễn thông chuyên nghiệp
Thông số kỹ thuật
| FX0 relay（switch） | |||||||
| Serial no. | Parameter | Symbol | Min value | Typical value | Max value | Unit | Remarks |
| 1 | Fluid flow voltage | VR | 30 | 120 | VRMS | （17-60）HZ | |
| 2 | Ring to check the voltage | 35 | V | ||||
| 3 | Frequency ring detection | 17 | 60 | Hz | |||
| 4 | 2-wire AC impedance | 200Ω+ 680Ω// 0.1uF | Off-hook state | ||||
| 5 | Return loss | 20 | 40 | db | |||
| 6 | Depth of parallelism | 60 | 70 | db | |||
| 7 | Common mode rejection ratio | CMRR | 60 | 70 | db | ||
| 8 | Power supply rejection ratio | PSRR | 30 | db | |||
| 9 | Idle channel noise | NC | 75 | db | |||
| FXS user（telephone） | |||||||
| Serial no. | Parameter | Symbol | Min value |
Typical value | Max value | Unit | Remarks |
| 1 | Fluid flow voltage | VR | 150 | VRMS | |||
| 2 | Ringing voltage | Vring | 75 | 90 | V | ||
| Ringing frequency | 17 | 60 | Hz | ||||
| 3 | Cutting fluid time | 200 | ms | ||||
| 4 | 2-wire AC impedance | 200R + 680R // 0.1uF | Can be adjusted to 600Ω | ||||
| 5 | Return loss | 20 | 40 | db | |||
| 6 | Depth of parallelism | 60 | 70 | db | |||
| 7 | Common rate rejection ratio | CMRR | 60 | 70 | |||
| 8 | Power supply rejection ratio | PSRR | |||||
| Vcc | 30 | db | |||||
| Vbat | 30 | db | |||||
| 9 | Idle channel noise | NC | 75 | db | |||
| Telephone physical connector | RJ11 | ||||||
| Fiber index | |||||||
| Module type | Single fiber（standard） Multi-mode is optional |
||||||
| Wavelength | 1310nm 1550nm（Option is based on device function） | ||||||
| Module rate | 155Mbps/1.25Gbps（Option is based on device function） | ||||||
| Power supply | DC 5V1A | ||||||
| Dimensions | 104*104*28mm | ||||||
| Material | Aluminium ally | ||||||
| Tx power | ＞-12db | ||||||
| Rx sensitivity | ＞-24db | ||||||
| Fiber connector | FC （standard）SC/ST/LC(optional) | ||||||
| Other index | |||||||
| Working temperature | -20°C ~70°C | ||||||
| Storage temperature | -40°C ~85°C | ||||||
| MTBF | >100,000hours | ||||||
Câu hỏi thường gặp
Câu hỏi 1: Khoảng cách kết nối của bộ chuyển đổi quang thoại 4 kênh HL-4P-T/RF là bao nhiêu?
A1: Bộ chuyển đổi quang thoại 4 kênh HL-4P-T/RF sử dụng cổng quang chuẩn FC để kết nối với nhau với khoảng cách kết nối khi sử dụng cap quang single mode lên tới 20km và 2km khi sử dụng cap quang multil mode.
Câu hỏi 2: HL-4P-T/RF sử dung cổng kết nối thoại nào?
A2: HL-4P-T/RF sử dụng 4 cổng kết nối thoại RJ11 cho phép bạn chuyển đổi 4 đường thoại cùng lúc.
Câu hỏi 3: HL-4P-T/RF sử dụng nguồn điện nào?
A3: Trong bộ thiết bị của bộ chuyển đổi quang thoại HL-4P-T/RF có đi kèm 2 adapter nguồn giúp bạn cấp nguồn 5v1A cho thiết bị hoạt động.
Câu hỏi 4: Khi sử dụng bộ chuyển đổi quang thoại 4 kênh HL-4P-T/RF có cần cài đặt thêm phần mềm nào không?
A4: Không. Bộ chuyển đổi quang thoại 4 kênh HL-4P-T/RF chỉ cần cắm là chạy mà không cần cài đặt thêm phần mềm nào khác.
Khách hàng đánh giá
Nên có thêm bộ 8 cổng sẽ tiện hơn
Tôi có dùng 2 bộ 4 cổng này chuyển tín hiệu điện thoại xuống nhà xưởng sản xuất 600M. sử dụng thấy ổn định và âm thanh tốt. các bạn nên có thêm bộ 8 cổng để đỡ phải kéo 2 sợi cáp quang
Đánh giá bởi Tân việt Tuấn (Đăng ngày 31/10/2020)
Hưng Thịnh
Đã sử dụng cho 4 line thoại qua cáp quang thấy hoạt động rất ổn định
Đánh giá bởi Hưng Thịnh (Đăng ngày 12/02/2020)
