Bộ kéo dài audio over IP matrix 120m GNETCOM

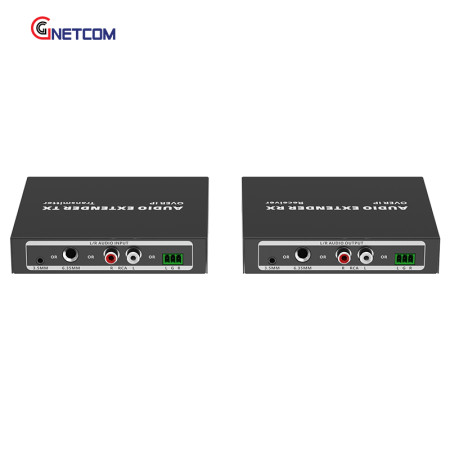

Bộ kéo dài tín hiệu AV qua IP bao gồm 1 thiết bị truyền và 1 thiết bị nhận. Khi kết nối 2 thiết bị qua switch hỗ trợ IGMP, bộ sản phẩm có thể mở rộng, phân phối tín hiệu audio trên nhiều mô hình kết nối cũng như các cổng kết nối khác nhau. Công nghệ ipcolor Stream™ hiện đại cung cấp khả năng truyền âm thanh độ trễ thấp qua hệ thống mạng lan. Sản phẩm được sử dụng rộng rãi trong hệ thống loa trường học, đài phát thanh, trung tâm hội nghị, trung tâm chỉ huy.

Các tính năng nổi bật của giải pháp truyền tín hiệu AV over IP GNETCOM

• Được xây dựng trên công nghệ ipcolor STREAM™ để cung cấp khả năng truyền tải độ trễ thấp.
• Tương thích với cáp mạng Cat5e/6 hoặc cao hơn, khoảng cách truyền tải của cáp Cat6 là 120 mét.
• Hỗ trợ kết nối trực tiếp một-một, cũng như kết nối một-nhiều, nhiều-một và nhiều-nhiều thông qua bộ chuyển mạch IGMP.
• Transmitter: đầu vào âm thanh 3.5mm, 6.35mm, RCA và LGR trái/phải.
• Receiver: cung cấp đầu ra âm thanh 3.5mm, 6.35mm, RCA và LGR trái/phải.
• Dễ dàng chuyển đổi nguồn âm thanh bằng cách kéo và thả trong ứng dụng di động đi kèm.
• Hỗ trợ 256 nguồn tín hiệu input và 256 đầu ra output, cung cấp cấu hình ma trận nhiều-nhiều linh hoạt.
• Nâng cấp phần mềm qua cổng Micro USB.
• Chống sét, chống quá áp, chống tĩnh điện.
• Hỗ trợ hoạt động ổn định 24/7.

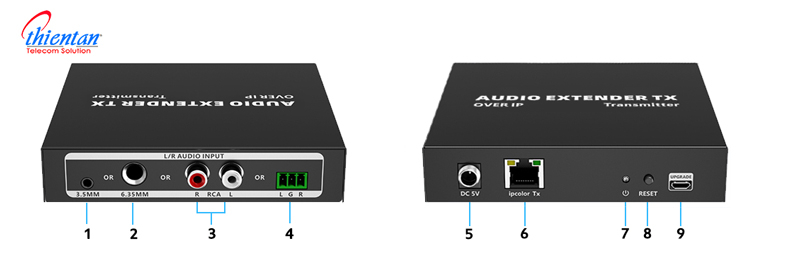

 Cổng kết nối trên thiết bị truyền transmitter

 Cổng kết nối trên thiết bị nhận Receiver

Các mô hình kết nối bộ chuyển đổi audio thông lan GNETCOM

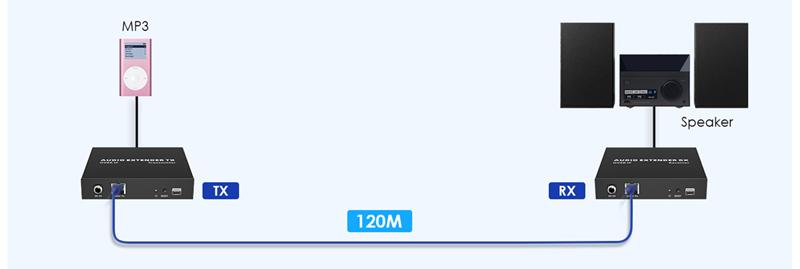

• Mô hình kết nối 1-1

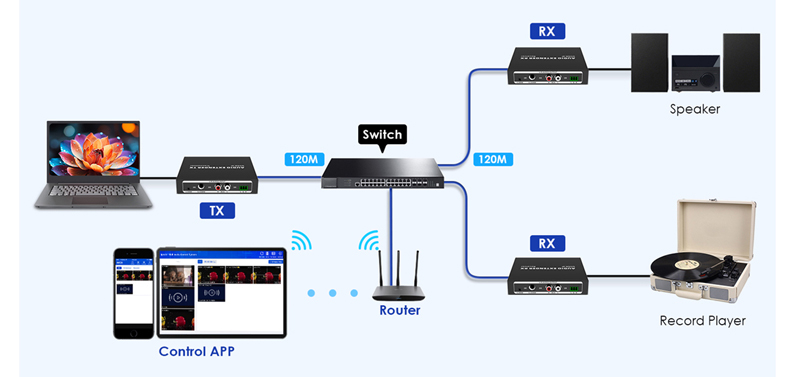

• Mô hình kết nối 1 truyền nhiều nhận (điều khiển qua APP)

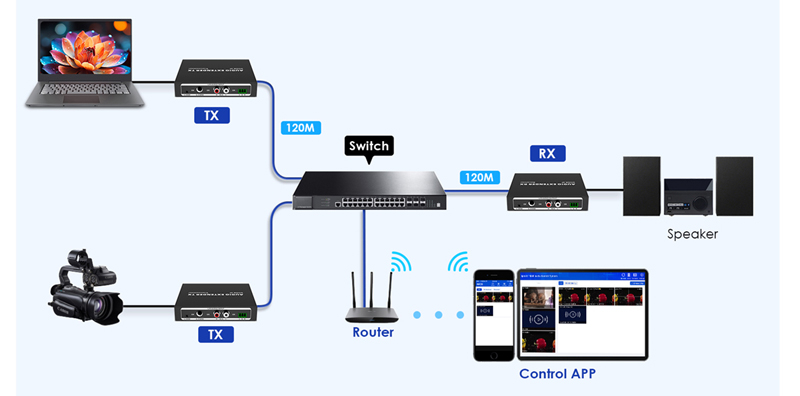

• Mô hình kết nối nhiều truyền 1 nhận điều khiển qua app

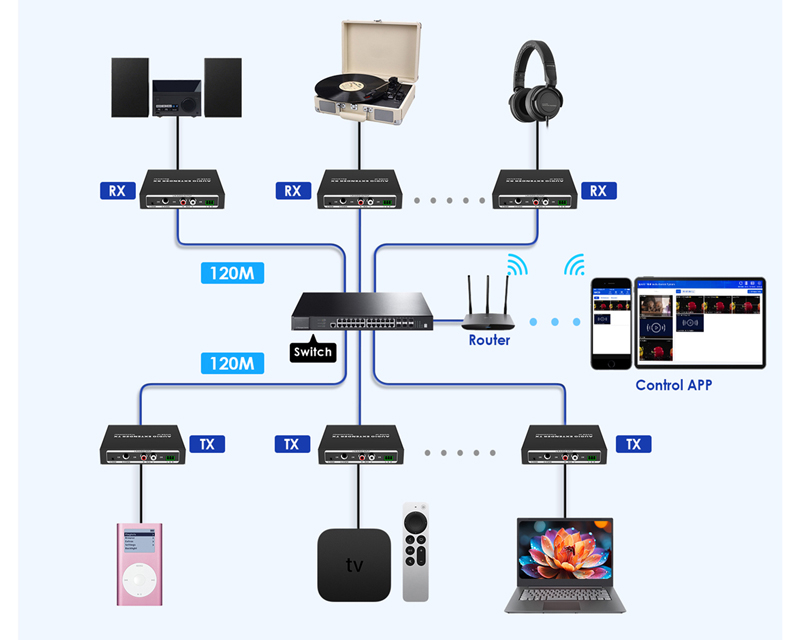

• Mô hình kết nối nhiều truyền nhiều nhận điều khiển qua app

Lưu ý: Sử dụng các switch gigabit (1000 Mbps) hỗ trợ IGMP trong mạng LAN. Không được kết hợp các switch 100Mbps và 1000Mbps khi sử dụng phương pháp ghép nối nhiều switch. Băng thông sử dụng cho thiết bị truyền và nhận khi kết nối theo mô hình ghép nhiều tầng switch phụ thuộc vào băng thông của switch được sử dụng.

Hướng dẫn kết nối cổng audio in và out

1. Thiết bị truyền (Transmitter) cung cấp các giao diện đầu vào âm thanh L/R, bao gồm 3.5 mm L/R, 6.35 mm L/R, RCA L/R và LGR L/R. Phía thiết bị nhận (Receiver) cung cấp các giao diện audio out L/R, bao gồm 3.5 mm L/R, 6.35 mm L/R, RCA L/R và LGR L/R.
2. Chỉ được kết nối một giao diện L/R (3.5 mm, 6.35 mm, RCA hoặc LGR) trên thiết bị truyền hoặc thiết bị nhận tại một thời điểm; không được phép kết nối đồng thời hai hoặc nhiều giao diện.
3. Khi kết nối nhiều thiết bị truyền và nhận, ứng dụng iMMS cho phép xuất âm thanh đồng thời từ một hoặc nhiều nguồn âm thanh.
4. Khi thiết bị nhận được sử dụng với bất kỳ thiết bị truyền nào thuộc dòng iMMS, ứng dụng iMMS cho phép trích xuất âm thanh từ tín hiệu video HDMI in.

Hướng dẫn kết nối các thiết bị truyền và nhận

1. Kết nối thiết bị nguồn âm thanh với cổng Audio in L/R của thiết bị truyền bằng cáp âm thanh, và kết nối cổng Audio out L/R của thiết bị nhận với thiết bị âm thanh bằng một cáp âm thanh khác.
2. Nếu kết nối là 1-1, hãy kết nối cổng RJ45 của thiết bị truyền và thiết bị nhận bằng cáp Ethernet. Đối với kết nối 1-n, n-1 hoặc n-n cần có switch hỗ trợ IGMP để kết nối thiết bị truyền và nhận qua cáp Ethernet.
3. Cắm nguồn điện vào các thiết bị để bắt đầu.
