Hỗ trợ 2 cổng quang tốc độ 10/100/1000Mb và 4 cổng LAN UTP 10/100/1000Mb đầu vào , kết nối hệ thống Camera IP băng thông lớn, hệ thông mạng LAN đa năng...
Hỗ trợ VLAN / Cổng quang SC.
Thiết bị 2 cổng quang (1 cổng chuẩn A IN , 1 cổng Chuẩn B OUT chuyển tiếp )
Switch có chức năng chuyển tiếp quang tới các thiết bị như, Switch quang 4 cổng, Switch quang 8 cổng, switch quang 2 port, switch 4 cổng quang,switch 2 cổng quang 4 cổng LAN.
Đèn LED chỉ thị dễ dàng quản lý tình trạng đường truyền, bộ thiết bị chuyển tiếp quang.
Nguồn cấp 5VDC Adapter.
Khoảng cách truyền 20Km trên cáp quang 1fo. Kết hợp với các thiết bị quang 1Gb.
Switch quang được nhập khẩu và độc quyền thương hiệu Ho-link duy nhất tại Việt Nam bởi Viễn thông Thiên Tân.
Ứng dụng của bộ chuyển tiếp quang HL-2F4E-1000 tốc độ 1000Mbps
Bộ chuyển tiếp quang điện 2 cổng quang AB, 4 cổng LAN 10/100/1000M hay còn gọi là switch 2 cổng quang. Thiết bị truyền tín hiệu qua cáp quang 1 sợi, nhận tín hiệu vào Cổng A và chuyển tiếp đến vị trí thứ 2 bằng cổng B. tốc độ truyền tải lên đến 1GB.

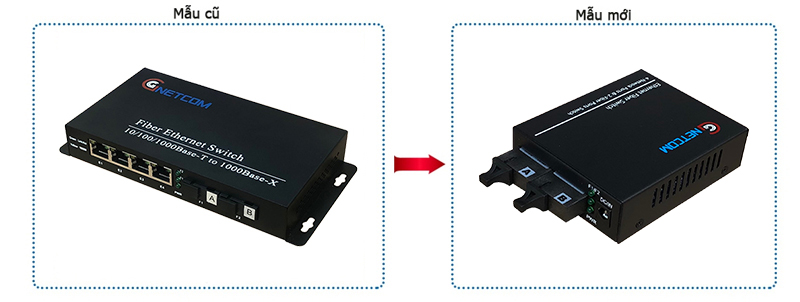

Từ 1/08/2023, switch 2 cổng quang HL-2F4E-1000 được thay đổi mẫu mã, Thiên Tân Telecom xin trân trọng thông báo tới quý khách hàng
Switch chuyển tiếp 2 cổng quang được ứng dụng trong việc lắp đặt chuyển tiếp nhiều điểm cho hệ thống mạng, hệ thống camera giám sát nhằm giảm thiểu chi phí lắp đặt nhưng lại đạt nhiệu quả cao trong việc giảm chi phí đầu tư, lắp đặt dễ dàng. chúng tôi luôn mong muốn mang đến cho các bạn những giảm pháp mới nhất, tuyệt vời nhất

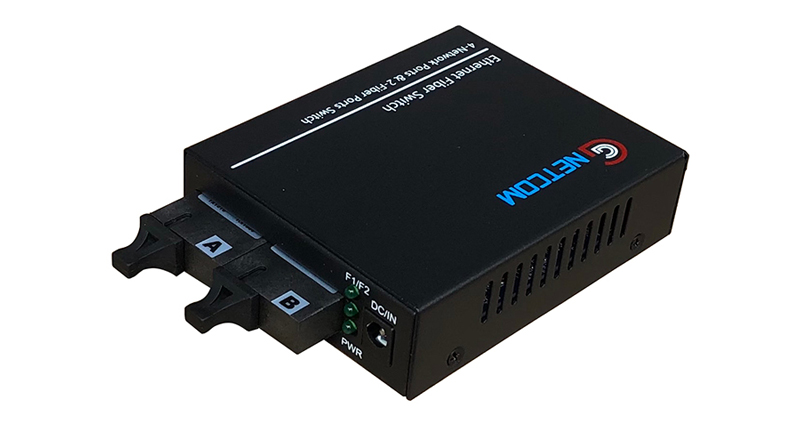

Hình ảnh mặt trước bộ chuyển tiếp quang điện với 2 cổng quang tốc độ 1000Mbps
Switch quang được nhập khẩu nguyên chiếc từ nhà máy sản xuất thiết bị quang HO-LINK/ ASIA. Đáp ứng khắt khe các tiêu chuẩn sản phẩm chính hãng bảo hành 12 tháng.

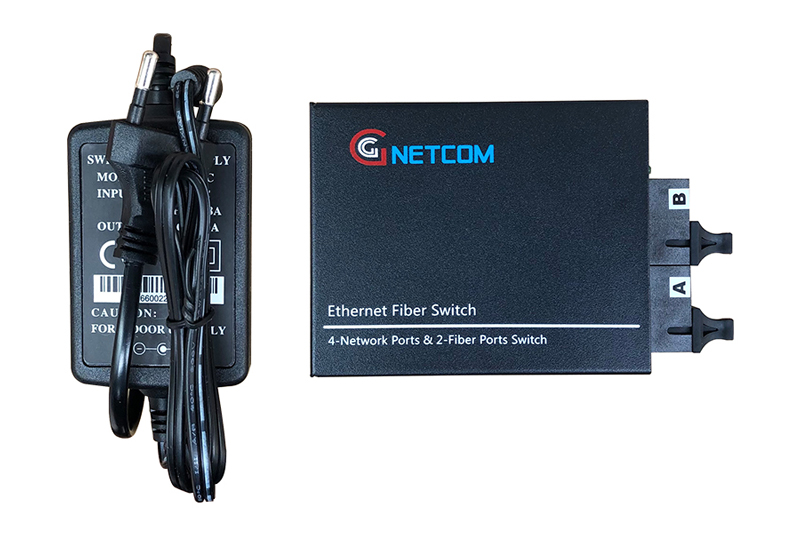

Hình ảnh bộ chuyển tiếp quang điện tốc độ 1000Mbps đầy đủ phụ kiện

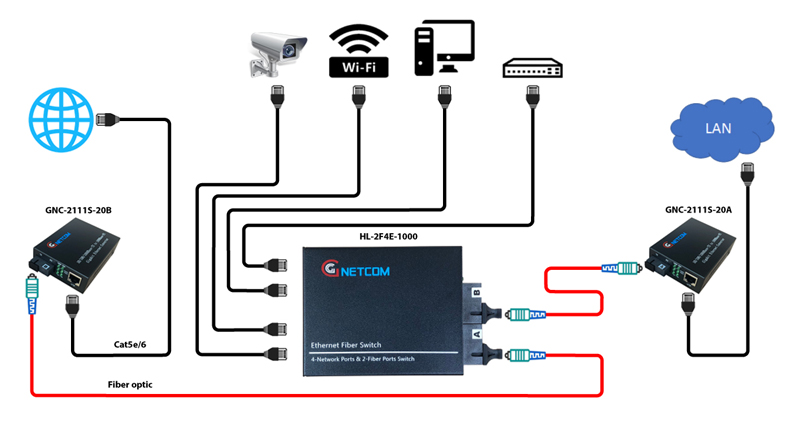

Mô hình kết nối bộ chuyển tiếp quang HL-2F4E-1000
Cấu hình chuyển tiếp cổng cho camera IP, triển khai hệ thống Camera IP, triển khai hệ thống quang nối tiếp AB lắp đặt hệ thống mạng LAN với độ ổn định cao, băng thông lớn tránh suy hao tín hiệu.

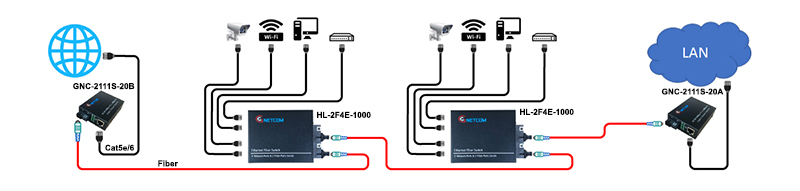

Ngoài ra switch quang HL-2F4E-1000 có thể sử dụng để kết nối các hệ thống mạng quang ở khoảng cách xa theo cách chuyển tiếp như sơ đồ dưới đây
Bạn có thể tham khảo thêm các sản phẩm chuyển đổi quang điện/quang lan khác như:
Switch 2 port quang chuẩn SC cắm trực tiếp dây nhảy chuẩn SC hoặc Đầu Fasconnector không cần dùng đến module quang, có thể kết hợp cùng với module quang 1 sợi.
Switch 2 cổng quang sử dụng 1 sợi quang cho cả truyền và nhận tín hiệu, giúp tiết kiệm tối đa chi phí thi công cáp quang.
Switch 2 port quang hỗ trợ tốc độ truyền 10/100/1000Mbps không suy hao tín hiệu.
Switch 2 cổng quang được trang bị thêm 4 cổng RJ45 tốc độ 10/100/1000Mbps có thể gắn trực tiếp máy tính, camera IP với chức năng tương đương Switch.
Switch có chức năng chuyển đổi quang điện như một bộ converter quang.
Sử dụng nguồn điện DC 5V-2A Thông dụng.
Bộ chuyển tiếp quang 2 cổng loại 1 gigabit này ngoài kết hợp với converter quang ra còn có thể kết hợp với thiết bị có thể kết nối đa dạng với Switch quang 4 cổng, Switch quang 8 cổng .
Switch quang 2 cổng đáp ứng tiêu chuẩn quốc tế 10/100/1000Mbps IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX/LX Gigabit Ethernet.
Bước sóng hoạt động 1310-1550nm.
Khoảng cách: 20km trên cáp quang Single mode.
Cổng quang : 2 cổng chuẩn SC/ SM.
Số cổng điện: 4 cổng tốc độ 10/100/1000Mb, thích hợp cáp mạng cat5e hoặc cat6.
Câu hỏi 1: Switch Quang HO-LINK HL-2F4E-1000 sử dụng chuẩn kết nối quang nào?
A1: Switch Quang HO-LINK HL-2F4E-1000 sử dụng 2 cổng quang chuẩn A và B với chuẩn kết nối quang SC giúp bạn có thể linh hoạt trong lựa chọn và kết nối thiết bị khác trong hệ thống.
Câu hỏi 2: Switch Quang HO-LINK HL-2F4E-1000 sử dụng nguồn điện nào?
A2: Switch Quang HO-LINK HL-2F4E-1000 sử dụng adapter nguồn 5V 2A với nguồn đầu vào AC 220V và nguồn đầu ra 5V 2A để cấp nguồn cho thiết bị hoạt động.
Câu hỏi 3: Làm sao để biết thiết bị này đã kết nối quang thành công?
A3: Trên thiết bị có 2 đèn báo FX để báo trạng thái kết nối quang của 2 cổng quang, bạn cần quan sát trạng thái đèn báo nếu đèn báo sáng thì thiết bị kết nối quang thành công còn nếu đèn báo không sáng thì thiết bị đang chưa được kết nối quang thành công và bạn cần kiểm tra lại kết nối quang của mình để khắc phục.
