Giải pháp chống sét lan truyền cho hệ thống camera IP giúp bảo vệ đầu ghi và camera hoạt động được an toàn, không gây gián đoạn trong quá trình sử dụng.
Hệ thống giám sát cho camera IP bao gồm :
- Phần điện nguồn cấp cho hệ thống đầu ghi, màn hình hiển thị, camera quan sát, hệ thống mạng lan
- Hệ thống dây dẫn Cat5e/6 sử dụng để truyền tải dữ liệu cho camera, đầu ghi
Do đó, hệ thống chống sét lan truyền cho hệ thống camera IP được xây dựng để đảm bảo an toàn cho 2 yếu tố:
- Bảo vệ nguồn AC 220V cấp cho các thiết bị: Bảo vệ nguồn điện tổng cung cấp cho toàn bộ hệ thống, bảo vệ tại các vị trí thiết bị: Đầu ghi, camera, . .
- Bảo vệ các đường truyền dữ liệu cho đầu ghi, hệ thống camera, switch mạng
Giải pháp chống sét lan truyền cho hệ thống camera IP thương hiệu Winkasing bao gồm gồm thiết bị chống sét lan truyền cho mạng lan LKD105F4H-E100 và thiết bị chống sét lan truyền cho điện nguồn 220V LKD40KA385C/2. Bộ đôi sản phẩm chống sét lan truyền là sự kết hợp hoàn hảo cho hệ thống camera IP đến từ thương hiệu Winkasing. Sản phẩm được nhập khẩu và phân phối chính hãng tại ThienTan Telecom.
Hàng nhập khẩu có CO CQ
Bảo hành 12 tháng

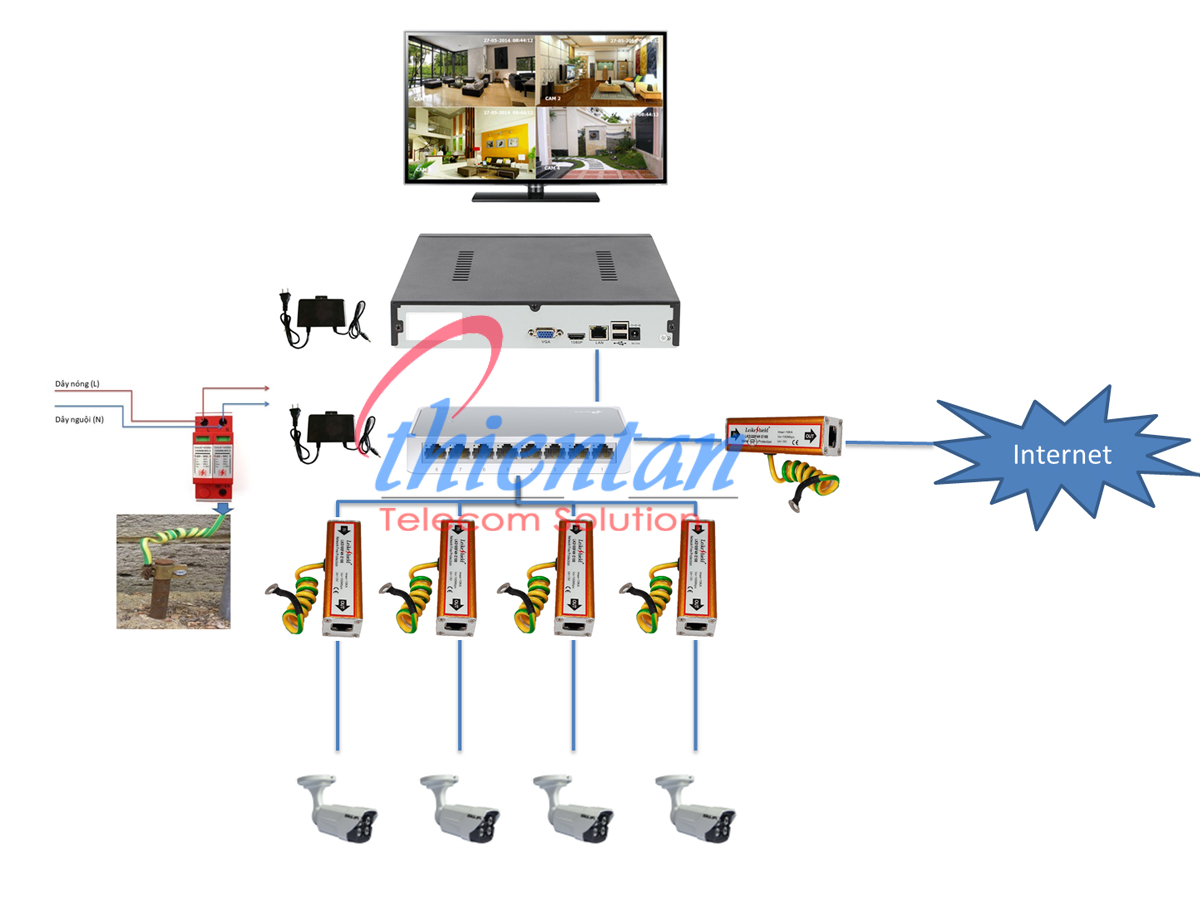

Mô hình chống sét lan truyền đơn giản cho hệ thống camera IP
Cách lắp đặt chống sét đường nguồn 220V
- Lắp chống sét đường nguồn 220V tại vị trí nguồn điện tổng cấp cho toàn bộ hệ thống trong trường hợp các thiết bị ở trong nhà xưởng, các khu vực không bị sét đánh trực tiếp
- Lắp chống sét đường nguồn 220V tại các vị trí camera ngoài trời, có khả năng bị sét đánh
LKD40KA385C/2 : Bộ chống sét lan truyền cho điện nguồn 220V - 40K Đối với lưới điện một pha AC 220V - Chống sét 220V (40KA) - Uc: 385V - Isn: 20KA - Imax: 40KA - Up: <1.6KV
- Điện áp hoạt động quy chuẩn:220VAC
- Điện áp hoạt động liên tục tối đa :385VAC
- Dòng xả danh nghĩa (8 / 20μs):20kA
- Công suất lưu lượng tối đa (8 / 20μs):40kA
- Cấp độ bảo vệ chống sét:1500V
- Thời gian xử lý chống sét:≤25ns
- Kích thước (mm):90 × 36 × 65
- Nhiệt độ môi trường làm việc (° C):-40 ~ +85
- Độ ẩm tương đối:≤95%
Chống sét lan truyền đường tín hiệu cho camera, đầu ghi
Với ít camera số lượng hoặc cần sử dụng kết hợp với camera POE ta sử dụng mạng lan chống sét LKD105F4H-E100

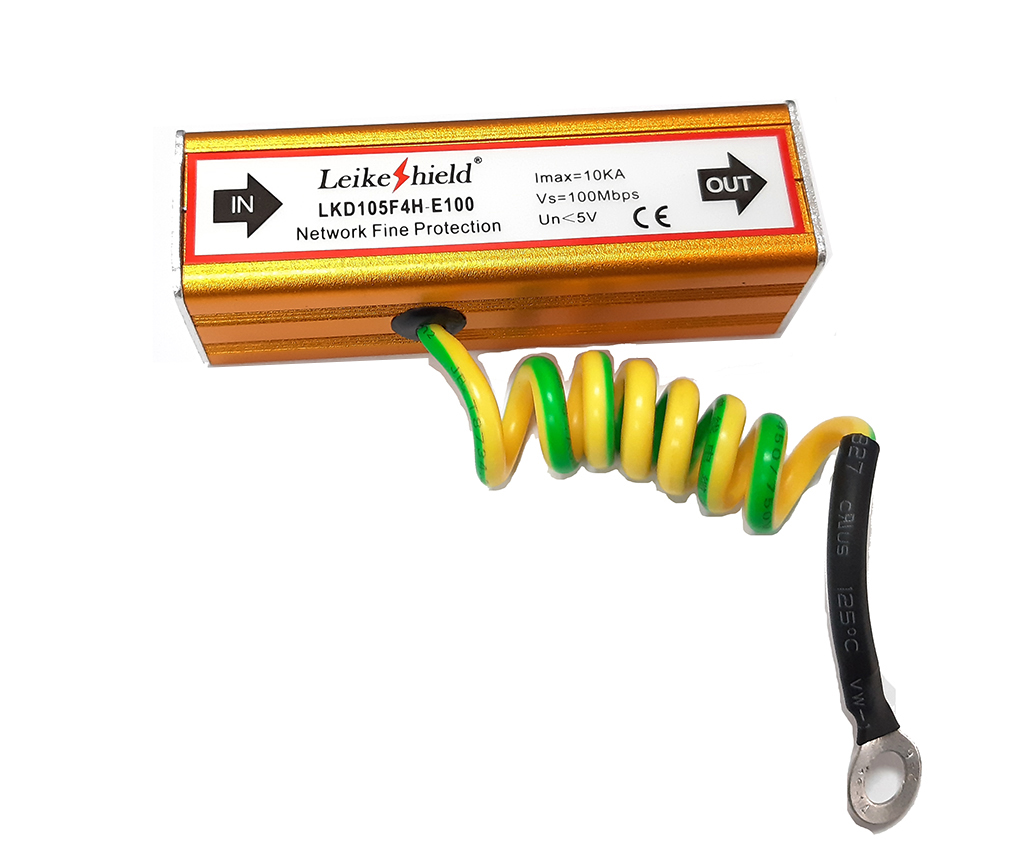

LKD105F4H-E100: thiết bị chống sét lan truyền cho mạng lan áp dụng cho tất cả các tín hiệu mạng 100MHz, chống sét mạng Lan máy tính chống sét camera IP, chống sét lan truyền qua LAN... thiết bị định tuyến và thiết bị mạng khác cổng mạng chống gây ra hiện tại, tĩnh hiện các ứng dụng bảo vệ tăn. Chống sét lan truyền LKD105F4H-E100 sử dụng năng lượng thành phần xả tăng cao, do đó phía trước và phía sau kết thúc thiết bị chống gây ra quá điện áp, quá áp thiệt hại do xả tĩnh
Với camera số lượng nhiều ta có thể tập trung các tín hiệu về đầu ghi và sử dụng chống sét lan truyền cho 16 đường mạng LKD-16WF-HE100M hoặc chống sét lan truyền cho 24 cổng RJ45 LKD-24WF-HE100M .
Ở trên là cấu hình cơ bản cho giải pháp chống sét lan truyền của hệ thống camera IP. Ngoài ra bạn có thể lựa chọn thêm các thiết bị chống sét lan truyền khác của thương hiệu Winkasing cho phù hợp với nhu cầu thực tế.
