Bộ chuyển đổi HDMI qua cáp quang Multi mode kèm cổng USB HL-HDMI-1F-3G-USB-20TR thương hiệu HO-LINK
Thiết bị được sử dụng để truyền tín hiệu HDMI, audio ,USB qua cáp quang Single mode và Multi mode với tốc độ cao. Công nghệ chuẩn không nén giúp thiết bị truyền tải hình ảnh sắc nét với độ phân giải cao 1920x1080P.
Đặc điểm nổi trội hơn so với các dòng sản phẩm hiện hành
Độ phân giải: 1920x1080P (1080P/60Hz)
Hỗ trợ xuất ra cổng âm thanh 3.5mm
Hỗ trợ 2 cổng usb cho việc sử dụng chuột và bàn phím
Khoảng cách kết nối: 0~ 2KM ( Multi mode); 0~20km (Single mode)
Kể từ ngày 01/10/2024, mã hàng HL-HDMI-1F-3G-USB-20T/R được thương hiệu HO-LINK thay thế sang mã HL-HD-1F-3G-USB-20T/R với tính năng tương đương.
Bộ chuyển đổi HDMI qua quang HL-HDMI-1F-3G-USB-20TR sử dụng công nghệ truyền HDMI không nén qua cáp quang Single mode và Multi mode với khoảng cách truyền tối đa là 20km khi sử dụng cáp single mode, 2KM với cáp multi mode( Thiết bị truyền TX có thêm 1 cổng HDMI OUT tại vị trí ).
Bộ sản phẩm đáp ứng được nhiều tiêu chuẩn khắt khe về chất lượng sản phẩm: truyền tín hiệu ở khoảng cách xa, đáp ứng được yêu cầu về độ sắc nét của hình ảnh và âm thanh bằng công nghệ truyền HDMI không nén, cũng như khả năng hoạt động trên nền tảng cáp quang single mode và multi mode - điều mà nhiều thiết bị có mặt trên thị trường hiện nay chưa thể đáp ứng được
Hình ảnh: Bộ chuyển đổi HDMI qua quang multi mode kèm cổng USB
Bộ chuyển đổi HDMI qua quang kèm cổng USB sử dụng công nghệ truyền tín hiệu HDMI không nén với tốc độ truyền tải băng thông 3G. Độ phân giải hình ảnh cao nhất thiết bị hỗ trợ là 1080P 60Hz. Bộ kéo dài HDMI qua cáp quang HL_HDMI-1USB_3G-20TR có thể nhận 1 nguồn tín hiệu HDMI đầu vào và xuất ra 2 màn hình (1 màn hình gần thiết bị truyền và 1 màn hình gần thiết bị nhận) kèm theo cổng audio.
Cổng kết nối bộ chuyển đổi HDMI qua quang có cổng USB HO-LINK HL-HDMI-1F-3G-USB-20T/R

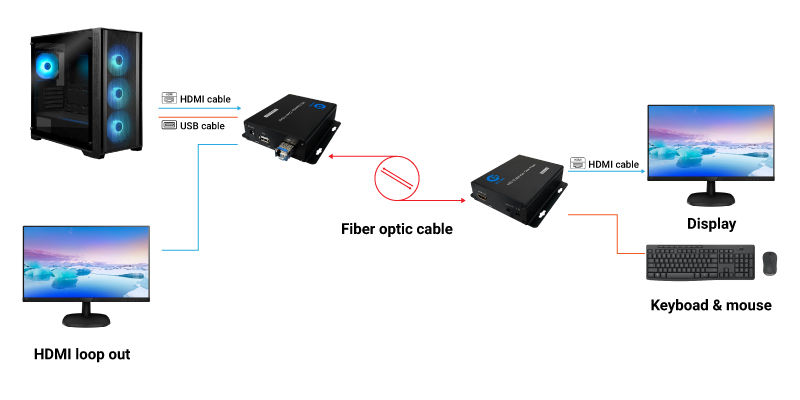

Hình ảnh: Mô hình kết nối hệ thống
Thông số kĩ thuật bộ kéo dài HDMI qua quang kèm cổng USB HL-HDMI-1F-3G-USB-20TR
Fiberindex
Wavelength
1310-1550nm
Fiber connector
LC
Video index
Video version
HDMI 1.3 (full-digital)
HDCP protocol
1.2
Maximum pixel clock
148.5MHZ
Resolution
720 (1440) x 480i @ 59.94/60Hz
720 (1440) x 576i @ 50Hz
720 x 480p @ 59.94/60Hz
720 x 576p @ 50Hz
1280 x 720p @ 59.94/60Hz
1280 x 720p @ 50Hz
1920 x 1080i @ 59.94/60Hz
1920 x 1080i @ 50Hz
1920 x 1080p @ 23.98/24Hz
1920 x 1080p @ 59.94/60Hz
1920 x 1080p @ 50Hz
Effective cable length
Less than 10m
Physical interface
The HDMI-A interface
KVM(USB) index
Version
1.1
Tx physical interface
USB female type A
Rx physical interface
USB female type A
Audio index
Sampling frequency
32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz
Sampling depth
24bit
Dynamic bandwidth
96db
Total harmonic distortion(THD)
-88db
Signal to noise ratio（SNR）
96db
Audio input / output impedance
600Ω
Signal level
VPP 3.3V
Physical interface
3.5mm stereo audio socket
Signal type
Analog stereo channel
IR index
Infrared interface
Standard 3.5mm interface
Infrared frequency
Standard with 20-60KHz
Signal type
Digit signal
Infrared transmission direction
Reverse transmission
Otherindexes
Operating temperature
-20°C ~75°C
Storage temperature
-40°C ~85°C
Product size
104*104*28mm
Product outer packaging dimensions
275*220*55mm
Power supply
5V 1A
Power dissipation
2.5W
Bạn hãy gọi ngay đến số điện thoại: (0243) 2363.999 - 0912 655 711- 0888 303 636 để được tư vấn lựa chọn cho phù hợp.
Câu hỏi 1: Phạm vi truyền tải của bộ chuyển đổi HDMI qua quang có USB HL-HDMI-1F-3G-USB-20T/R là bao nhiêu?
A1:Bộ chuyển đổi HDMI qua quang HL-HDMI-1F-3G-USB-20T/R sử dụng công nghệ truyền HDMI qua cap quang single mode và multi mode không nén với khoảng cách truyền tối đa là 20km cho hạ tầng cáp SM và 2km cho hạ tầng cáp MM.
Câu hỏi 2: Bộ chuyển đổi HDMI qua cap quang có cổng USB HL-HDMI-1F-3G-USB-20T/R hỗ trợ độ phân giải nào?
A2: HL-HDMI-1F-3G-USB-20T/R sử dụng công nghệ chuẩn không nén giúp thiết bị truyền tải hình ảnh sắc nét với đô phân giải cao lên tới 1920*1080@60Hz.
Câu hỏi 3: Cổng USB trên bộ chuyển đổi HDMI qua cap quang có USB: HL-HDMI-1F-3G-USB-20T/R có chức năng gì?
A3: Cổng USB trên bộ chuyển đổi HDMI qua cap quang có USB: HL-HDMI-1F-3G-20T/R có chức năng kết nối chuột và bàn phím có dây để điều khiển từ xa.
Câu hỏi 4: Bộ chuyển đổi HDMI này có modul quang đi kèm không?
A4: Có. Trên thiết bị truyền và thiết bị nhận của HL-HDMI-1F-3G-USB-20T/R được gắn sẵn modul đi kèm với chuẩn kết nối quang LC, ngoài ra bộ thiết bị còn có một dây USB đi kèm để dễ dang kết nối.
