Tổng quan về switch công nghiệp 3onedata ICS5400TSN-24GT16GS4XS layer 3 44 cổng với giao thức TSN ( mạng nhạy cảm với thời gian)

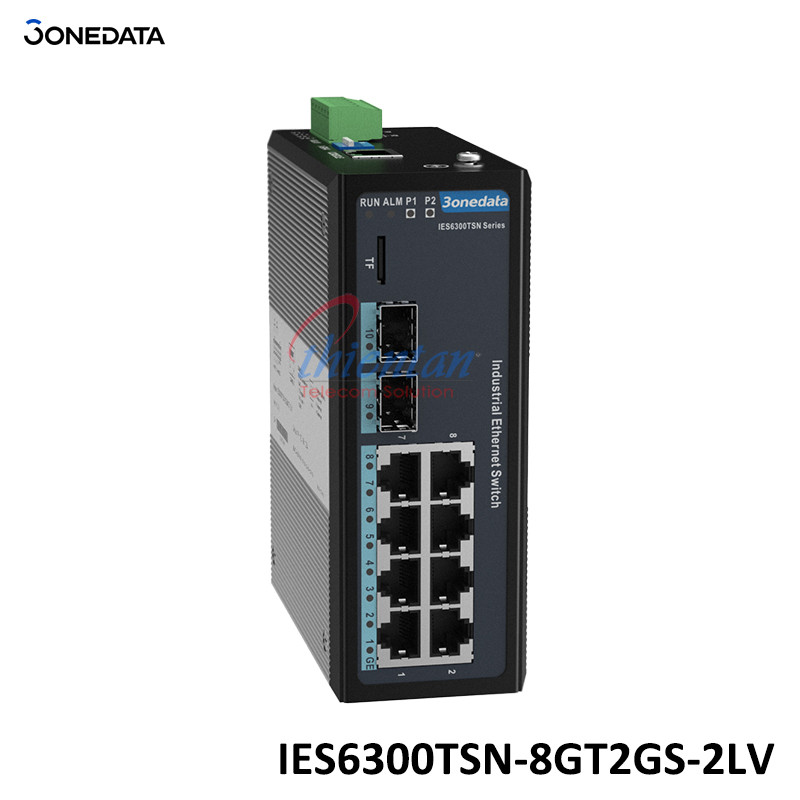

- IES6300TSN-8GT2GS-2LV là switch công nghiệp layer 2 được trang bị 10 cổng Gigabit. Thiết bị được trang bị các cổng RJ45 Gigabit và khe cắm SFP Gigabit cùng thiết kế DIN-Rail có thể đáp ứng các yêu cầu của nhiều hoàn cảnh khác nhau.
- Hệ thống quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như PTP, TSN, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, QoS, IGMP Snooping, LLDP, DHCP Server, DHCP-Snooping, Port Trunking, Port Mirroring. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Port Configuration, Port Isolation, Port Statistics, Access Control, Network Diagnosis, Rapid Configuration, Online Upgrading, v.v. hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương pháp truy cập khác. Hệ thống quản lý mạng có thể mang đến cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và thao tác dễ dàng và thuận tiện.
- Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc của thiết bị. Nguồn điện đầu vào là hai mạch cung cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Khi nguồn điện, cổng hoặc sự kiện có thể cấu hình khác bị hỏng hoặc báo động, đèn báo ALM sẽ sáng và phát ra báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ phát ra báo động để khắc phục sự cố tại hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường hiện trường công nghiệp có yêu cầu khắc nghiệt về EMC. Switch có thể được sử dụng rộng rãi trong thành phố thông minh, vận tải đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Các tính năng của switch ICS5400TSN-24GT16GS4XS
- SNMPv1/v2c/v3 được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau.
- Phản chiếu cổng có thể tiến hành phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi trực tuyến.
- Hỗ trợ cấu hình thủ công tĩnh và gán DHCP động. Địa chỉ IP.
- Máy chủ NTP và máy khách NTP có thể cung cấp đồng bộ hóa thời gian với độ chính xác bằng mili giây.
- QoS hỗ trợ nhiều chế độ dựa trên CoS và DSCP, đồng thời hỗ trợ các chính sách lưu lượng của SP và WRR.
- LLDP có thể đạt được khả năng khám phá cấu trúc tự động, thuận tiện cho việc quản lý trực quan.
- Máy chủ DHCP có thể được sử dụng để phân phối địa chỉ IP với các chiến lược khác nhau.
- DHCP Snooping có thể đảm bảo máy khách DHCP nhận được địa chỉ IP từ máy chủ DHCP hợp pháp.
- Quản lý tệp thuận tiện cho việc cấu hình nhanh chóng và nâng cấp trực tuyến.
- Thông tin nhật ký ghi lại thông tin khởi động, vận hành, kết nối và báo động, có thể tải lên máy chủ Syslog từ xa.
- Giới hạn tốc độ vào cổng, có thể phân chia mức độ ưu tiên CoS và kiểm soát hợp lý băng thông dữ liệu theo băng thông, giao thức, bão hoặc loại giao thức dữ liệu tùy chỉnh.
- Có thể sử dụng số liệu thống kê cổng để thống kê lưu lượng theo thời gian thực của cổng, hiển thị mức sử dụng mạng theo thời gian thực trong biểu đồ và phát hiện hiệu suất mạng.
- Mật khẩu người dùng có thể thực hiện quản lý phân cấp người dùng để cải thiện bảo mật quản lý thiết bị.
- Hỗ trợ cổng, nhiệt độ, điện áp, tải mạng, gói tin. Mất mát, lỗi và các sự kiện báo động khác, SNMP Trap, chuyển tiếp, email và các chế độ báo động khác, thuận tiện cho việc phát hiện lỗi kịp thời trong quá trình quản lý từ xa.
- Kiểm soát truy cập có thể tăng cường tính linh hoạt và bảo mật của mạng
- Báo động chuyển tiếp thuận tiện cho việc khắc phục sự cố tại công trường xây dựng
- Cấu hình SSH có thể mã hóa dữ liệu được truyền, ngăn chặn DNS và giả mạo IP
- VLAN được sử dụng để đơn giản hóa quy hoạch mạng
- Cô lập cổng có thể đạt được sự cô lập cổng trong cùng một VLAN và tiết kiệm tài nguyên VLAN
- Port Trunking và LACP có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng để đạt được mức sử dụng băng thông tối ưu
- IGMP Snooping và đa hướng tĩnh có thể được sử dụng để lọc dữ liệu đa hướng để tiết kiệm băng thông mạng
- Với độ tin cậy và tính ổn định cao, ERPS có thể tránh được cơn bão phát sóng do vòng lặp dữ liệu gây ra
- Ring và STP/RSTP/MSTP có thể đạt được sự dự phòng mạng, ngăn chặn cơn bão mạng
- Phát hiện vòng lặp có thể loại bỏ hiệu quả ảnh hưởng do vòng lặp cổng gây ra bằng cách phát hiện sự tồn tại của vòng lặp
- Ping, Traceroute, Cable Test và SFP Chẩn đoán kỹ thuật số có thể đạt được chẩn đoán và khắc phục sự cố mạng
Thông số đặt hàng sản phẩm:
|
Available Models |
Gigabit Copper Port |
Gigabit SFP Slot |
Power Supply |
|
IES6300TSN-8GT2GS-2LV |
8 |
2 |
9~60VDC redundant power supply |
Thông số kỹ thuật
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP IEEE 802.3ad for LACP IEEE 1588 for PTP IEEE 802.1AS for gPTP IEEE802.1Qbv, IEEE 802.1Qav for TSN |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, DHCP Server, Port Mirroring(TX,RX,TX&RX), QoS, LLDP, File Management, Log Management, Syslog Server, Port Statistics |
| Security | Classification of User Permissions, Access Control, Port Alarm, Temperature Alarm, Power Supply Alarm, Network Load Alarm, Error Frame Alarm, Discarded Frame Alarm, Trap Alarm, Relay Alarm, E-mail Alarm, SSH Configuration, Telnet Configuration, HTTP Configuration, HTTPS Configuration, DHCP-Snooping, Loop Detection |
| Switch Function | 802.1Q VLAN, Port Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Rate Limit, Port Isolation |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting | Ping, Traceroute, Cable Diagnosis, SFP DDM |
| Time Management | NTP server, NTP client, PTP, TSN |
| Interface | Gigabit copper port: self-adaptive 10/100/1000Base-T(X) RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning Gigabit SFP: 1000Base-X SFP slot TF card slot (reserved): 1 TF(Micro SD) card slot, reserved Alarm port: 1 relay alarm output, 6-pin 5.08mm pitch terminal blocks, relay occupies the right 2 pins, current carrying capacity is 1A@30VDC or 0.3A@125VAC Console port: CLI command line management port(RS-232), RJ45 |
| Indicator | RUN indicator, ALM indicator, power supply indicator, interface indicator |
| Switch Property | Transmission mode: store and forward MAC address: 16K Buffer: 2Mbit Backplane bandwidth: 20G Switch time delay: <10μs |
| Power Supply | 9~60VDC, support dual power supply redundancy, non-polarity, using 6-pin 5.08mm pitch terminals (the power supply occupies the left 4 pins) |
| Power Consumption | No-load: 4.3W@48VDC (normal temperature), 4.9W@48VDC (high temperature) Full-load: 6.8W@48VDC (normal temperature), 7.8W@48VDC(high temperature) |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 53mm×138mm×110mm Weight: 0.6kg |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 IEC 61000-4-4 (EFT, electrical fast transient), Level 3 IEC 61000-4-5 (Surge), Level 3 Shock: IEC 60068-2-27 |
| Authentication | CE, FCC, RoHS |
