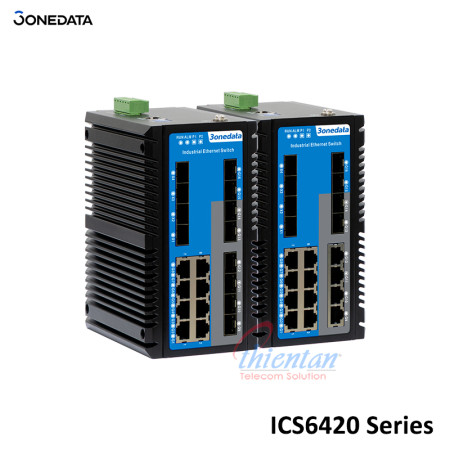

Tổng quan về switch công nghiệp 3onedata ICS6420 SERIES layer 3
- ICS6420 SERIES là switch công nghiệp 20 cổng Gigabit / 10Gigabit Layer 3. Sản phẩm này cung cấp nhiều loại cổng kết nối bao gồm cổng đồng Gigabit, khe cắm Gigabit SFP và khe cắm SFP+ 10G. Sản phẩm sử dụng thiết kế lắp DIN-Rail / treo tường để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau. Số lượng kết nối dồi dào, băng thông kết hợp Gigabit/10Gigabit và khả năng truyền tải lượng lớn video, giọng nói và dữ liệu với hiệu suất cao và tốc độ cao đáp ứng các yêu cầu ứng dụng của mạng công nghiệp quy mô lớn.
- Switch quản lý hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như ARP, VRRP, RIP, OSPF, BGP, NAT, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, chức năng QoS, chức năng đa hướng tĩnh IGMP, LLDP, đường trục cổng, phản chiếu cổng, v.v Thiết bị có các chức năng quản lý hoàn hảo, hỗ trợ cấu hình cổng, thống kê cổng, xác thực 802.1X, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, v.v. Có thể hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương pháp truy cập khác. Hệ thống quản lý mạng có thể mang đến cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.
- Switch hỗ trợ nguồn DC kép dự phòng và đầu vào nguồn là hai mạch cung cấp điện độc lập để đảm bảo thiết bị hoạt động bình thường trong trường hợp mất điện ở một mạch. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và phát ra cảnh báo, trong khi đó, thiết bị báo động được kết nối với rơle sẽ phát ra cảnh báo để khắc phục sự cố tại hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp có yêu cầu khắc nghiệt về EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Các tính năng của switch ICS6420 series
- SNMPv1/v2c/v3 được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau
- RMON có thể được sử dụng để giám sát mạng hiệu quả và linh hoạt
- Port mirroring có thể tiến hành phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi trực tuyến
- QoS hỗ trợ phân loại lưu lượng theo thời gian thực và thiết lập mức độ ưu tiên
- LLDP có thể đạt được khả năng khám phá cấu trúc mạng tự động, thuận tiện cho việc quản lý trực quan
- Máy chủ DHCP có thể được sử dụng để phân phối địa chỉ IP với các chiến lược khác nhau
- DHCP Snooping có thể đảm bảo máy khách DHCP nhận được địa chỉ IP từ máy chủ DHCP hợp lệ
- Chức năng chuyển tiếp DHCP có thể nhận ra địa chỉ IP, cổng, cấu hình DNS qua phân đoạn mạng
- Quản lý tệp thuận tiện cho việc cấu hình nhanh thiết bị và nâng cấp trực tuyến
- Quản lý nhật ký ghi lại thông tin khởi động, vận hành và kết nối
- Quản lý băng thông có thể phân phối hợp lý băng thông mạng, ngăn ngừa trạng thái mạng không thể đoán trước
- Có thể sử dụng số liệu thống kê cổng để thống kê lưu lượng theo thời gian thực của cổng
- ARP có thể được sử dụng để phân giải địa chỉ MAC
- Mật khẩu người dùng có thể tiến hành quản lý phân cấp người dùng để cải thiện bảo mật quản lý thiết bị
- ACL có thể tăng cường tính linh hoạt và bảo mật của mạng
- Báo động chuyển tiếp thuận tiện cho việc khắc phục sự cố tại công trường xây dựng
- Chặn bão có thể hạn chế phát sóng, phát đa hướng không xác định và unicast
- Cấu hình TELNET và cấu hình SSH đảm bảo truy cập dữ liệu an toàn
- VLAN được sử dụng để đơn giản hóa quy hoạch mạng
- Port Trunking có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng để đạt được mức sử dụng băng thông tối ưu
- PIM-DM/PIM-SM, IGMP Snooping, GMRP và multicast tĩnh có thể được sử dụng để lọc dữ liệu multicast nhằm tiết kiệm băng thông mạng
- Quản lý băng thông và kiểm soát luồng có thể phân phối hợp lý băng thông mạng, ngăn ngừa trạng thái mạng không thể đoán trước
- Port isolation có thể đạt được port isolation trong cùng VLAN và tiết kiệm tài nguyên VLAN
- Ring và STP/RSTP/MSTP có thể đạt được dự phòng mạng, ngăn ngừa bão mạng
- Ping, Traceroute, Port Loopback và SFP Digital Diagnosis có thể đạt được chẩn đoán và khắc phục sự cố mạng
- VRRP, RIP, OSPF, BGP có thể đạt được cấu hình định tuyến động
- NAT ánh xạ địa chỉ IP riêng tư thành địa chỉ IP hợp lệ của mạng bên ngoài, có thể làm chậm mức tiêu thụ không gian địa chỉ IP
- Với độ tin cậy và ổn định cao, ERPS có thể tránh được bão phát sóng do vòng lặp dữ liệu gây ra
- Phát hiện vòng lặp có thể loại bỏ hiệu quả ảnh hưởng do vòng lặp cổng gây ra bằng cách phát hiện sự tồn tại của vòng lặp
Thông số đặt hàng sản phẩm:
| Available Models | Gigabit Copper Port | Gigabit SFP Slot | 10Gigabit SFP+ Slot | Power Supply |

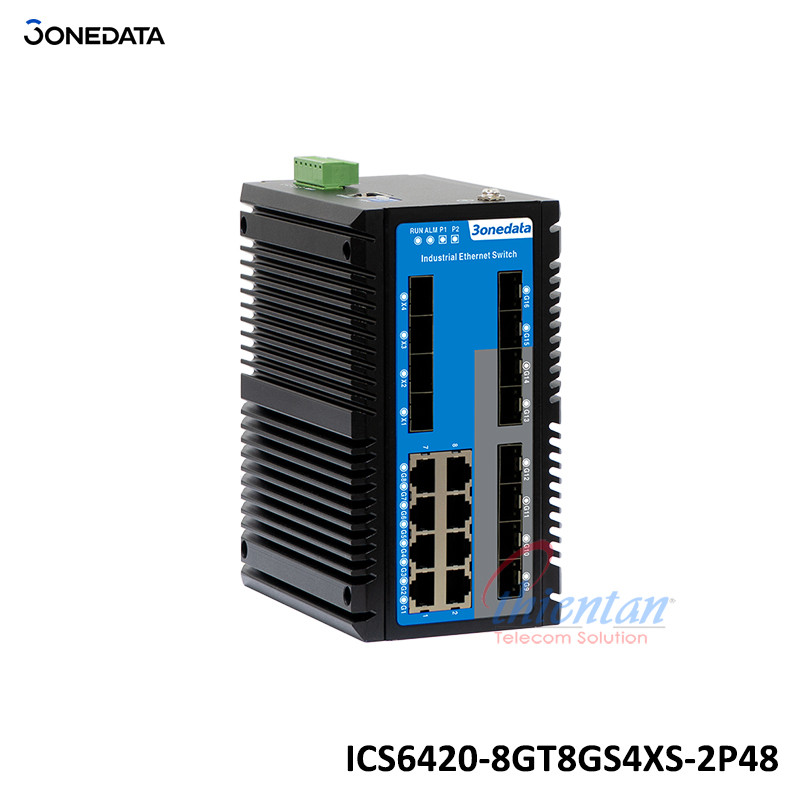

| ICS6420-8GT8GS4XS-2P48 | 8 | 8 | 4 | 12~48VDC Dual power supply redundancy |

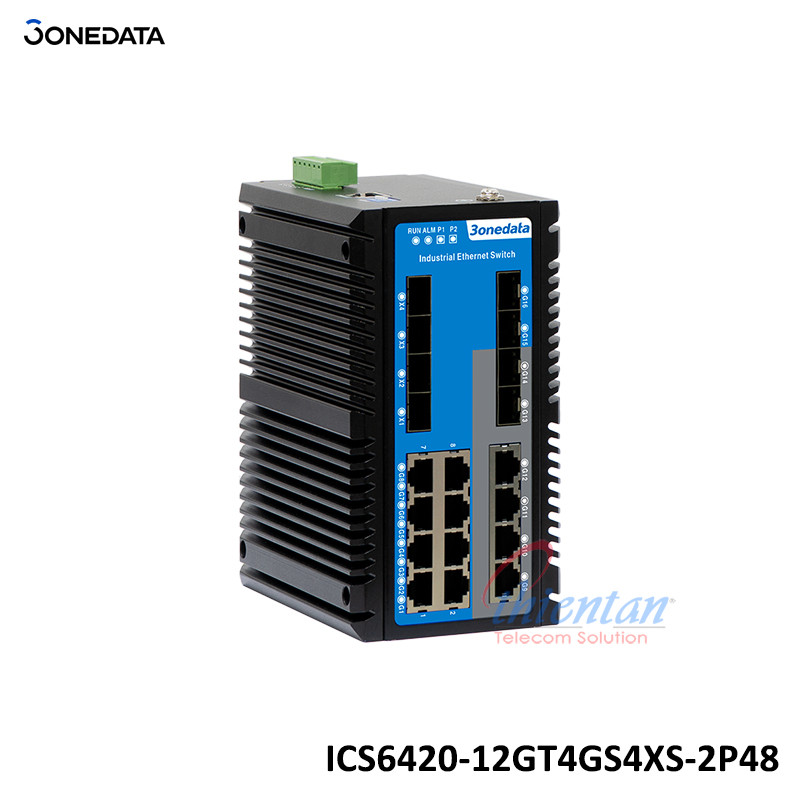

| ICS6420-12GT4GS4XS-2P48 | 12 | 4 | 4 |
Thông số kỹ thuật
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE802.3ae for 10GBase-X SFP+ IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE802.1p for CoS IEEE 802.1X for port access control IEEE 802.1AB for LLDP |
| Management | SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Log Management, Port Statistics, ARP |
| Security | User permission rating, ACL, 802.1X authentication, port alarm, power alarm, storm suppression, Telnet configuration, SSH configuration, link flapping protection, NAT, DHCP snooping, loop detection, aggregation protection |
| Switch Function | 802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast | Static Multicast, IGMP-Snooping, PIM-DM, PIM-SM |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting | Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
| Routing Technique | VRRP, RIP, OSPF, BGP |
| Time Management | NTP Client, RTC |
| Interface |
Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption Gigabit SFP: 100/1000Base-X self-adaptive SFP slot 10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot Console port: CLI command line management port(RS-232), RJ45 Alarm port: 6-PIN 5.08mm pitch terminal blocks(relay occupies 2 pins), support 1 relay alarm output, current loading capacity is 1A/30VDC or 0.3A/125VAC |
| Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property | Transmission mode: store and forward MAC address: 16K Packet buffer size: 12Mbit Backplane bandwidth: 128G |
| Power Supply | Input voltage: 12~48VDC Redundant power supply: support dual power supply redundancy Overcurrent protection: 3A Connection protection: anti-reverse connection Access terminal: 6-PIN 5.08mm pitch terminal blocks (dual power supply occupies 4 pins) |
| Power Consumption | No-load: 9.6W@12VDC Full-load: 17.76W@12VDC |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail/wall mounting Weight: 3176g Dimension (W x H x D): 86.1mm×160mm×130mm |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 IEC 61000-4-4 (EFT, electrical fast transient), Level 3 IEC 61000-4-5 (Surge), Level 3 Shock: IEC 60068-2-27 |
| Authentication | CE, FCC, RoHS |
