Mô tả

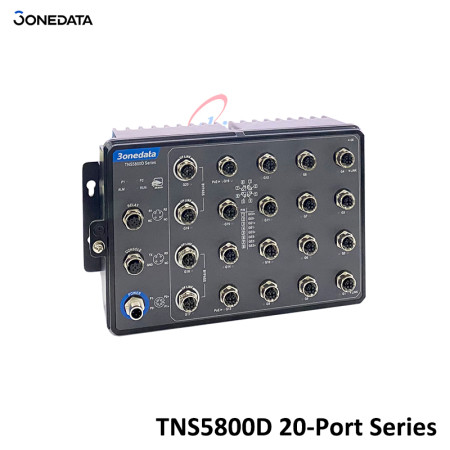

TNS5800D 20 cổng là dòng switch chuẩn công nghiệp layer 3. Sản phẩm tuân thủ các yêu cầu của tiêu chuẩn công nghiệp EN50155 và EN50121. Cổng Ethernet sử dụng đầu nối M12 chắc chắn và đáng tin cậy có thể thích ứng với tình huống sử dụng có rung và sốc. Nguồn điện PoE tuân thủ tiêu chuẩn giao thức IEEE802.3af/at và có thể cấp nguồn cho thiết bị qua Ethernet, do đó giảm kết nối cáp của các thiết bị được cấp nguồn. Sản phẩm này hỗ trợ đầu vào nguồn điện 24VDC hoặc 110VDC và áp dụng lắp trên tường, có thể đáp ứng nhu cầu ứng dụng tại nhiều địa điểm khác nhau.
Phần mềm quản lý trên switch hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp như static routing, RIP, VRRP, NAT, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, QoS function, DHCP Server, IGMP Snooping, LLDP, port trunking, port mirroring v.v. Switch có các chức năng quản lý hoàn hảo, hỗ port configuration, port statistics, port IP binding, access control, 802.1X authentication, network diagnosis, rapid configuration, online upgrade v.v. Switch hỗ trợ CLI, WEB, Telnet, SNMP, SSH và các phương pháp truy cập khác. Thiết bị cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.
Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố nhanh chóng. Switch 3onedata áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp có yêu cầu khắc nghiệt về EMC. ICS5428 có thể sử dụng rộng rãi trong mạng lưới tàu hỏa, tín hiệu, PIS trên tàu, CCTV..
Các tính năng bổ sung của switch 20 cổng treo tường TNS5800D
- SNMPv1/v2c/v3 được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau
- RMON có thể được sử dụng để giám sát mạng hiệu quả và linh hoạt
- Port mirroring có thể tiến hành phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi trực tuyến
- QoS hỗ trợ phân loại lưu lượng theo thời gian thực và thiết lập mức độ ưu tiên
- LLDP có thể đạt được khả năng khám phá cấu trúc tự động, thuận tiện cho việc quản lý trực quan
- Máy chủ DHCP có thể được sử dụng để phân phối địa chỉ IP với các chiến lược khác nhau
- Quản lý tệp thuận tiện cho việc cấu hình nhanh chóng thiết bị và nâng cấp trực tuyến
- Thống kê cổng có thể được sử dụng cho thống kê lưu lượng theo thời gian thực của cổng
- ARP có thể được sử dụng để phân giải địa chỉ MAC
- Mật khẩu người dùng có thể thực hiện quản lý phân cấp người dùng để cải thiện bảo mật quản lý thiết bị
- Kiểm soát truy cập có thể tăng cường tính linh hoạt và bảo mật của mạng
- Storm suppression có thể hạn chế phát sóng, đa hướng và đơn hướng không xác định
- Cấu hình SSHD có thể mã hóa dữ liệu được truyền, ngăn chặn DNS và IP giả mạo
- Cấu hình TELNET và cấu hình SSH đảm bảo truy cập an toàn vào dữ liệu
- VLAN có thể được thiết lập để đơn giản hóa việc lập kế hoạch mạng
- Port Trunking có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng để đạt được mức sử dụng băng thông tối ưu
- Quản lý băng thông có thể phân phối hợp lý băng thông mạng, ngăn chặn mạng không thể đoán trước trạng thái
- Cách ly cổng có thể đạt được cách ly cổng trong cùng VLAN và tiết kiệm tài nguyên VLAN
- PIM-DM/PIM-SM, IGMP Snooping và multicast tĩnh có thể được sử dụng để lọc dữ liệu multicast nhằm tiết kiệm băng thông mạng
- Ring, ERPS, STP/RSTP/MSTP có thể đạt được dự phòng mạng, ngăn chặn cơn bão mạng
- Ping, Traceroute, Port Loopback có thể đạt được chẩn đoán và khắc phục sự cố mạng
- VRRP, RIP, OSPF có thể triển khai cấu hình bộ định tuyến động
- Chức năng bỏ qua có thể ngăn chặn sự cố truyền thông do mất nguồn điện
- NAT ánh xạ địa chỉ IP riêng tư thành địa chỉ IP hợp lệ của mạng bên ngoài, có thể làm chậm quá trình tiêu thụ không gian địa chỉ IP
- PoE có thể cấp nguồn cho thiết bị qua Ethernet, giúp tiết kiệm đáng kể chi phí cung cấp điện cho thiết bị
- Phát hiện vòng lặp có thể loại bỏ hiệu quả ảnh hưởng do vòng lặp cổng gây ra bằng cách phát hiện sự tồn tại của vòng lặp
Thông số đặt hàng sản phẩm
| Available Models | 100M PoE M12 | 100M M12 | Gigabit M12 LAN Port With Bypass | Gigabit PoE M12 | Gigabit M12 | Power Supply |
| TNS5800D-20GT-P110 | - | - | 4 | - | 16 | 110VDC (66~156VDC) |
| TNS5800D-16T4GT-P110 | - | 16 | 4 | - | - | 110VDC (66~156VDC) |
| TNS5800D-16T4GT-P24 | - | 16 | 4 | - | - | 24VDC (9~36VDC) |
| TNS5800D-16GP4GT-P110 | - | - | 4 | 16 | - | 110VDC (66~156VDC) |
| TNS5800D-16P4GT-P110 | 16 | - | 4 | - | - | 110VDC (66~156VDC) |
| TNS5800D-16P4GT-P24 | 16 | - | 4 | - | - | 24VDC (18~36VDC) |
Thông số kỹ thuật
| Standard & Protocol | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP IEEE 802.3af for PoE IEEE 802.3at for PoE+ ITU-T G.8032 for ERPS |
| Management | SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Port Statistics, Log Information, Static ARP, PoE Management (for PoE version) |
| Security | Classification of User Permissions, NAT, 802.1X Authentication, DHCP Snooping, Radius Server Authentication, Port Alarm, Storm Suppression, SSHD Configuration, Telnet Configuration, Loop Detection, Link Flapping Protection, Aggregation Protection |
| Switch Function | 802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast | Static Multicast, Multicast Routing, IGMP-Snooping, PIM-SM, PIM-DM |
| Redundancy Technology | Ring, STP/RSTP/MSTP, ERPS, Loop Detection |
| Troubleshooting | Ping, Traceroute, Port Loopback |
| Time Management | NTP |
| Interface |
Gigabit PoE M12:10/100/1000base-T (X), M12 (Female), 8-Pin X-Coded, automatic flow rate control, full/half duplex mode, MDI/MDI-X automatic detection; The maximum capacity of a single port is 30W PoE power supply output. Pin 1 and 2 of PoE power supply are positive, while pin 3 and 4 are negative
|
| Indicator | Power indicator, alarm indicator, running indicator, interface indicator |
| Switch Property | Transmission mode: store and forward MAC address: 16K Packet buffer size: 12Mbit Backplane bandwidth: 56G Switch time delay: <10μs |
| Power Supply | Power supply range: 110VDC (66~156VDC) or 24VDC (9~36VDC / 18~36VDC) Connection method: M12(Male), 4-Pin A-Coded Connection protection: anti-reverse connection |
| Power Consumption | Full load (no PoE load): < 20W Full load (including PoE load): ＜120W |
| Working Environment | Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic | Housing: IP67 protection, metal Installation: wall mounting Dimension (W x H x D): 260mm×70mm×160mm Weight: 1.57kg |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
Shock: IEC 61373 |
| Authentication | CE, FCC, RoHS, EN50155, EN50121-3-2, IEC61373, EN45545 |
